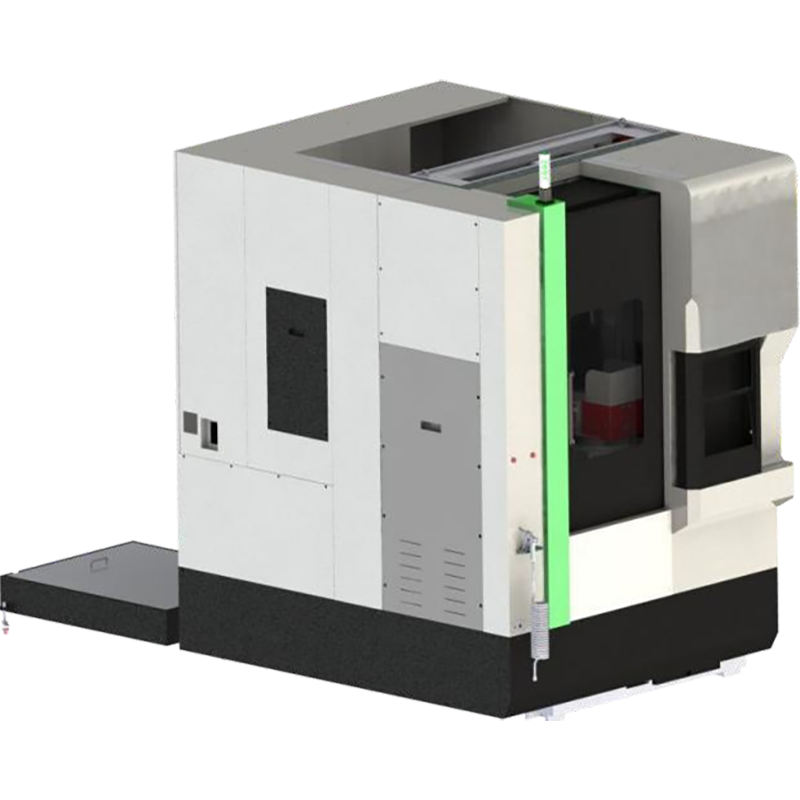

高精度立式车床是一种配备垂直主轴和水平旋转工作台的高端数控机床，专门用于对大型、重型或微米级精度的精密旋转零件进行车削、铣削、钻孔和攻丝等复杂加工。
最大限度。 X轴行程 :
-370~480mm最大限度。 Z轴行程 :
800mm数控立式车床主要结构
 | 立式主轴：工件重力自然压于工作台，夹紧刚性高，适合大直径、特重盘类、环类工件加工。 铣车：同时进行车削、铣削、钻孔、攻丝和镗孔，最大限度地减少二次夹紧误差。 高刚性结构：一体式铸铁床身、对称立柱、大跨度导轨，可承受重切削力。 高精度：闭环线性刻度和热补偿系统。 |
适用行业：
• 航空航天：起落架执行器、涡轮外壳
• 风力发电：轮毂、轴承环、齿轮环
• 工程机械：液压阀体、泵壳
关键技术参数
| 项目 | 单元 | 规格 | 评论 | |
| 最大旋转直径 | mm | 1000 | ||
| 最大转弯高度 | mm | 800 | ||
| 最大回转直径 | mm | 800 | ||
| 主轴通孔直径 | mm | 80 美分 | ||
| 最大棒料加工直径 | mm | 75 美分 | ||
| 主轴端类型及代号 | A2-11 | |||
| 单主轴 主轴箱 | ||||
| 主轴转速范围 | 转/分/牛米 | 50～1500 | FANUC 0i-TF | |
| 主电机输出功率 | ||||
| 30分钟/连续 | kW | 18.5/22 | β IIP30/8000 | |
| 标准卡盘 | 卡盘直径 | 英寸 | 定制 | |
| X轴快速移动速度 | 米/分钟 | 20 | 滚柱导轨 | |
| Z轴快速移动速度 | 米/分钟 | 20 | 滚动导轨 | |
| X轴行程 | mm | -370~480 | ||
| Z轴行程 | mm | 800 | ||
| 标准刀架 | 伺服刀塔8T | |||
| 中心出水口 | 兆帕 | 3 | ||
| 工具尺寸 | 镗杆直径 | mm | Ф50 | |
| 刀盘 | 能 | |||
| 机器重量 | 总重量 | kg | 11800 | |
| 机床外观 | 长×宽×高 | mm | 2700*2823（4400）*3550 | 无需排屑（含） |
