数控机床机械零件

Oct 10, 2025

走进一家机械车间，你首先会注意到的是 数控机床 工作中。这些机器可以切割钢、铝和塑料，其精度是手工无法达到的。

许多人以为所有神奇的事情都发生在软件中。事实呢？如果没有强大可靠的机械部件，即使是世界上最智能的程序也无能为力。

CNC 机床的机械部件是机床真正保持运转的关键，它们支撑、移动并驱动每次切割。它们负责承受负载、确保平稳运动，并使每个部件保持完美对齐。

任何在车间工作过的人都知道，即使是主轴的轻微晃动或螺丝的松动，也可能毁掉整个工作，浪费一整天的努力。正因如此，机械师和工程师常说：“先相信零件，再相信代码。”

在本篇博客中，我们将深入探讨数控机床的机械部分。您将了解这些部件的含义、它们如何协同工作、依赖它们的行业以及数控技术的未来发展方向。

什么是数控机床机械零件？

CNC 代表计算机数控。虽然“计算机”这个词很吸引人，但真正让一切变得真实的是机械部分。当你走向数控机床时，这些部件才是你真正可以抓住并指向的。

机床框架厚实坚固，能够稳固支撑所有部件，并有效避免恼人的振动，避免切割过程中出现问题。螺钉和导轨引导刀具准确到达目标位置，主轴旋转以塑造金属形状。当然，冷却系统也功不可没，它可以防止工件过热，尤其是在长时间高强度作业中。

简而言之，计算机发出指令，而这些部件才是真正辛勤工作的，它们将代码转化为在你面前材料上实际的切割。哪怕遗漏或忽略其中任何一个部件，机器都无法长期保持精准。

数控机床的核心机械部件

每台数控机床的构造都根据其用途略有不同。用于木工的微型铣床与用于航空航天的重型铣床有所不同。即便如此，有些组件是通用的，如果没有它们，任何数控系统都无法运行。让我们来讨论一下：

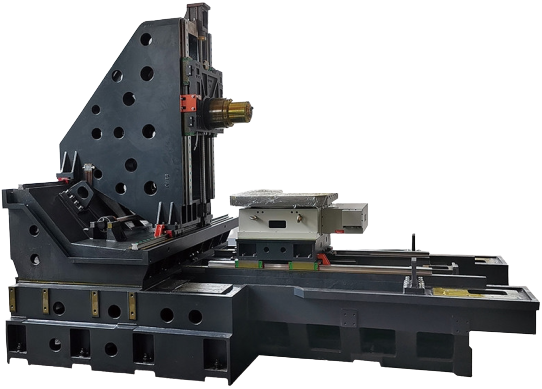

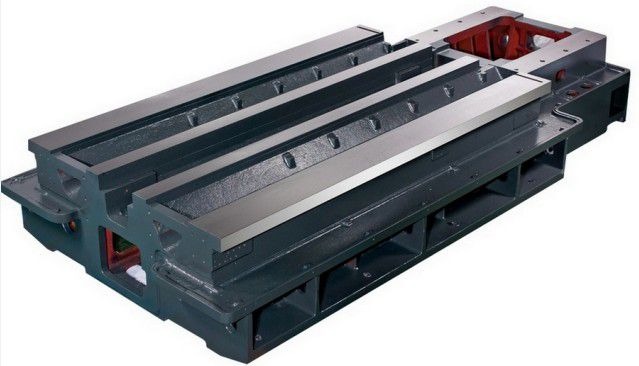

机床床身及机架

床身是数控机床最重要的部件之一。

●用途：床身是整个装置的基础。其作用是稳固支撑机器，避免切削过程中振动的干扰。

● 材料：铸铁、钢或其他复合材料足够坚固，能够承受高强度的运行，是制作床的常用材料。它们坚硬耐用，即使弯曲或移动也能保持形状。

主轴组件

主轴是 CNC 数控系统的核心。主轴支撑切削刀具，并根据加工任务以不同的速度旋转。没有主轴，就无法进行切削。

类型：

● 皮带传动主轴：它价格相当便宜，维护方便。此外，它最适合中速应用。

● 直驱主轴：它直接与电机耦合。因此，它能够提供更平稳、更精确的运行（非常适合高速或高精度工作）。

● 高端主轴：其中一些还内置了电机和冷却系统，以实现长时间、稳定的精密切割。

特征：大容量轴承、重型外壳，以及在某些情况下的冷却套，可以在较长的使用时间内传递热量。

为什么重要：当您的主轴性能不佳时，您将会遇到坚硬的表面、废料和更多的工具磨损。

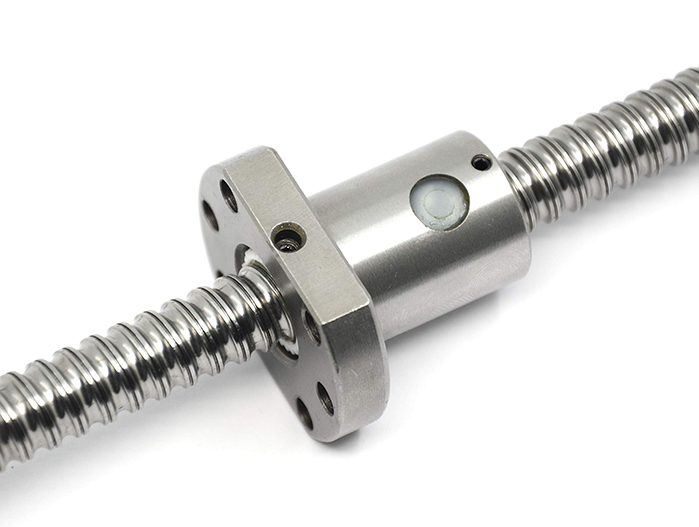

滚珠丝杠和直线导轨

这些因素确保机器能够平稳、准确地运行。

● 滚珠丝杠：滚珠丝杠将旋转运动转变为直线运动。其设计旨在将精度保持在微米级的微小范围内。

● 直线导轨：该工具像在轨道上一样移动。它在 X、Y 和 Z 轴各个方向上都直线移动。

为什么它们很重要：采用滚珠丝杠和导轨，机器运行平稳，切割准确，设备使用寿命更长。

轴驱动系统

这些基本上是为您的 CNC 机床的每个运动提供动力的肌肉。

● 驱动电机：当需要一流的精度时，就会使用这些电机，而步进电机最适合简单的任务。

● 联轴器和皮带：这些部件将电机与丝杠连接起来，确保运动稳定。当它们滑动时，运动就会变得不稳定，导致切割出现误差。

● 编码器：编码器虽小，却至关重要，它能持续追踪刀具的位置。本质上，就像GPS在引导你的主轴。

为什么重要：对于大多数应用来说，标准的三轴机器就足够了，但在五轴或其他复杂的配置中，这些系统能够进行复杂的切割，而无需手动暂停/重置零件。

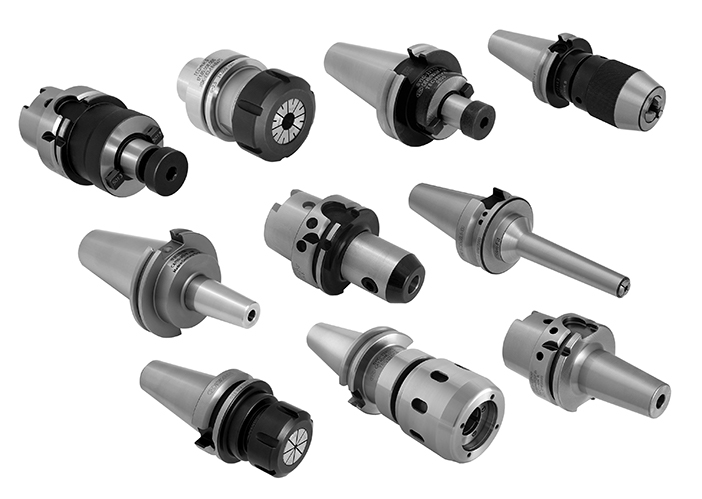

刀架和刀库

CNC 机床通常不采用单一工具进行操作。

● 刀架：这些夹具将刀具锁定在主轴上，使其在加工过程中保持稳定。如果夹具不够牢固，您会听到刀具发出咔哒声，看到粗糙的表面，甚至可能导致零件报废。

● 换刀装置：自动换刀装置（通常称为 ATC）可让机器在几秒钟内抓取新工具，而无需等待有人手动更换。

为什么重要：在航空航天零件等作业中，一个部件需要二十把甚至更多的刀具是很常见的。如果没有自动换刀系统 (ATC)，您将不得不不断停机，浪费时间，并导致生产速度缓慢。

工作台、夹具和工件夹持

如果没有适当的工件夹持，您就只能切割空气。

● 工作台：为原材料提供平坦的底座。

● 比赛安排：为独特形状设计的定制设置。

● 虎钳和卡盘：紧紧夹住材料以防止移动。

为什么重要：工件装夹不当会导致颤动、错误或零件损坏。使用牢固的工件夹持，每次都能实现干净、精确的切割。

冷却和润滑系统

CNC刀具会产生集中的热量。如果没有冷却，刀具会在几秒钟内被烧坏。

● 冷却系统：在切削刀具上喷洒液体或雾气，以散热并冲掉切屑。

● 润滑：保持运动部件的良好状态至关重要。它可以保护滚珠丝杠和导轨免受磨损。如果忽略这一点，您可能会听到吱吱声。您还可能会注意到刚度下降和精度下降。

好处：润滑机器有助于其平稳运行，延长工具使用寿命，还能保持成品清洁。定期润滑还能避免日后昂贵的维修费用。

数控机床机械部件如何协同工作

单个部件无法发挥太大作用。团队协作才能成就 CNC 机床的非凡性能。

● 框架保持一切稳定

● 主轴进行切削

● 滚珠丝杠和导轨可精确移动部件

● 电机驱动运动

● 电机驱动这一运动

● 换刀器和刀架可保证生产不间断。

概览：数控机床上的每个部件都需要发挥作用。如果您忽略一些小问题，例如润滑不良或导轨松动，就可能造成问题。保持机床良好状态有助于其高效运行，节省时间和成本，还能避免用户产生各种挫败感。

行业应用

数控机床随处可见。有些行业用它们来加工小型零件，有些行业则用它们来加工大型结构。以下是数控机床机械零件发挥重要作用的几个领域：

航空航天与国防

飞机零件的公差非常严格，即使是一根头发丝也难以承受。数控机床拥有坚固的框架和精密的导轨，可以生产涡轮叶片、发动机外壳以及必须在极端条件下工作的部件。

国防应用包括导弹部件、雷达外壳和军用车辆零件。

电子与医疗

数控机床用于生产小型外壳、连接器和电路板零件，这些部件的精度要求精确到毫米。在医学领域，人们用数控机床制造植入物、假肢和手术器械。医生和患者每天都离不开这些产品。

在这里，主轴和导轨必须以微米精度运行，因为即使是最小的误差也可能危及患者的安全。

汽车和重工业

数控机床负责汽车修理厂的重型工作，生产发动机缸体、齿轮零件，甚至是保证车辆安全的车架。

在采矿、建筑和能源领域，机床承受着更大的压力，需要切割钛、淬硬钢和其他坚硬的材料。为了承受如此高的工作负荷，机床需要更坚固的机架和主轴，以提供强劲的动力。

如何选择数控机床机械零件

选择零件不仅仅考虑预算，还需要考虑是否合适。

●主轴转速：根据材料选择合适的主轴。铝合金需要高转速。钢材则更适合低速、高强度的切削。复合材料则介于两者之间。

● 工件夹持：零件的固定方式决定了精度。小型、简单的工件可以使用标准夹具，而棘手的工件通常需要定制夹具。

● 床和框架强度：越重越硬越好。摇晃的框架会影响精度。

● 冷却系统：对于长期运行，投资可靠的冷却以保持工具锋利和零件清洁。

● 刀库：如果您的工作涉及许多步骤，那么自动换刀器是值得的。

● 黄金法则：选择一台满足您当前需求的机器，同时也要考虑未来。今天的小升级，可以避免您明天昂贵的更换。

维护和常见问题

CNC 机床必须定期维护。如果您急于维修，忽视维护可能会导致代价高昂的延误。

● 润滑：滚珠丝杠、轴承和导轨需要定期上油或润滑脂。这有助于它们顺畅滑动，保持良好状态。

● 结盟：频繁使用会导致零件移位。如果切口开始看起来不平整，请检查导轨和轴的对齐情况。

● 主轴问题：留意是否有异常声音。磨擦通常意味着轴承出现故障。及早发现可以节省成本。

● 反弹：磨损的滚珠丝杠会导致运动和刀具响应之间的延迟，从而导致切割质量下降。

● 冷却液泄漏：如果不加以控制，泄漏可能会损坏电子设备或堵塞泵。定期检查可以让您在小问题演变成大麻烦之前发现它们。

● 预防保健：少量的日常维护会有很大的帮助。坚持维护可以避免数千美元的维修费用和生产时间的损失。
