车床的主要部件

这 车床 呈现为一个复杂的配置 旋钮、手柄、 和移动部件 当你第一次接触它时，一切都会变得清晰起来。掌握了各个车床部件的功能后，一切都会变得清晰起来。车床通过多个部件的同步操作进行操作，这些部件可以精确地加工金属和木材。

本文介绍了车床的每个关键部件及其操作机制，同时展示了其对日常机械加工操作的重要性。

什么是车床？

车床是一种旋转工件的工具，而切削刀具则用于成形。机床提供动力进行切削、钻孔、车削以及端面加工。 金属、木材和塑料切削刀具保持静止，而零件则绕其旋转。旋转使机床能够执行均匀的成形操作。大型工业场所，例如工厂和维修站，都使用车床作为标准设备。

圆形形状，例如 杆、螺栓和轴 生产需要这样的工具。该机床允许用户进行精确的螺纹切割和钻孔。无论操作如何，车床都遵循一个简单的原理，即旋转完成所有必要的任务。

为什么了解车床零件很重要？

车床的所有部件都具有特定的操作功能。深入了解机床部件，用户就能获得更佳的操作效果。快速的设置过程和避免代价高昂的错误都得益于您对每个部件的了解。了解机床部件的运动，用户就能完全掌控切削操作。机床运行时能提供更佳的安全保护。出现任何问题时，您都能更快地解决问题。了解所有部件，能让您达到更好的表面质量标准和更严格的制造规范。了解机床的每个部件，能让您成为一名技艺更精湛的机械师。

车床的核心结构

强大的机器总是源于基础框架。车床也不例外。当主要部件保持稳定且正确对齐时，车床的性能最佳。任何车床的骨架都包含三个基本结构部件，这些部件可分为以下几个部分进行分析。

床身——车床的基础

床身是车床的底座，它将所有部件连接在一起。床身是机床的主要支撑。床身呈扁平状，横跨车床框架，由铸铁或钢制成。为什么？因为在强大的压力下，床身必须保持坚固，不变形。不弯曲，不扭曲。床身是机床的重要基础，能够处理任何重型材料，同时保持精确的对中。

它还可以引导运动。床身表面包含精密加工的导轨，可作为控制其他部件之间平滑运动的轨道。拖板尾座与可选的主轴箱对齐，沿着引导其运动的导轨移动。得益于床身的精确校准，您的金属切割件能够保持直线度。床身位置的任何偏差都会导致整个工件的精度下降。床身不仅仅是一个支撑物，它还能通过隐形辅助实现所有精确切割。

琴头——旋转的起点

车床的运行原理源于主轴箱。主轴位于床身末端，由主轴箱支撑，主轴箱也负责驱动旋转主轴机构。齿轮、皮带以及可能的电机在主轴箱内部运转。这些部件之间的协调运转产生了强大的旋转动力。

大多数工人通过卡盘或面板将工件固定在该安装部件上。工件牢固锁定在系统内后，主轴启动并旋转。切割由此开始。机床速度可通过主轴箱控制器调节，方便用户使用不同的材料和刀具。

主轴箱的强度可减少机器振动，从而实现更干净的切割和更佳的机器精加工质量。正因如此，它才如此坚固耐用。该部件需要承受切削压力，才能保持工件的理想旋转。

尾座——支撑另一端

尾座位于床身结构的最远端。支撑功能至关重要，尽管缺乏明显的魅力。刀具位置取决于工件长度，并进行相应调整。然后将其牢固锁定。

尾座包含一个主轴，也称为套筒，可以从其设定位置伸出和缩回。您可以将中心安装在该位置，以支撑伸出的部件。由于此工具的作用，旋转部件在旋转过程中保持稳定，不会弯曲或晃动。细长的轴需要适当的支撑，这在其加工过程中至关重要。

尾座本质上提供支撑功能以及其他重要功能。该装置允许用户安装钻夹头或镗刀进行操作。您可以使用此功能在工件中部精确加工出直孔。尾座与主轴箱对齐可实现居中且整齐的加工效果。

车床的刀具处理部件

刀具处理系统是切削性能的核心。这些部件决定了切削刀具及其支撑系统的运动，以及刀具在旋转工件中成形的能力。

托架——移动并握住工具

您的刀具需要刀架作为其运输系统。刀架承载着切削刀具沿床身移动。刀具的移动方向与旋转工件的平面相同。在此过程中，整个表面保持平直。

床身包含导轨，用于引导其从一个位置平稳移动到下一个位置。该装置提供两种运动控制选项，可通过手动手轮或机床系统驱动。横向滑座和复合刀架均位于滑座内。该平台是其上执行的每项切削操作的主要支撑。您的刀具需要滑座作为其在机床中的运动载体。

横向滑动——精确的左右运动

横向滑块位于床身上，可使刀具左右移动。附加控制功能位于滑块顶部。在加工侧面零件形状和直径形状时，您将用到此功能。

切片操作的深度可以高精度调整。只需旋转一次手轮，刀具即可移动一小段距离。这些操作的组合既能确保尺寸精准，又能保证精良的加工质量。为了实现精准切割，横向滑动提供了解决方案。

复合刀架 – 用于倾斜操作

复合刀架可让您进行角度操作。复合刀架安装在横滑块上，并允许调节角度旋转。将装置锁定在特定角度，可让您执行精确的锥形切割。

需要穿线？复合刀架可让您打造锥形和斜角形状。这就是您的理想之选。您可以手动操作复合刀架，因为它可以通过手势移动。当简单的来回运动无法实现时，该设备是打造斜角切口的最佳选择。

工件夹持机构

切割任何物体前的第一步是紧紧抓住材料。旋转时，材料通过夹持部件稳定地固定在车床的中心。

卡盘——牢固地夹住材料

大多数工件材料都适合卡盘。主轴箱的主轴装有此附件。旋转时，工件会停留在卡盘内。三爪卡盘是最常用的工具。它会自动围绕工件定心。四爪卡盘需要手动调节，以便牢固夹持方形或异形工件。

卡盘牢固的抓握力可确保材料切割操作的安全。操作过程中，工件一旦移动，切割就会变得不准确。因此，每次作业前，请务必仔细检查卡盘的抓握力。

面板——处理不规则形状

有些零件无法安装在卡盘内。面板可以解决这个问题。面板与主轴之间形成一个较大的扁平连接，方便固定。您可以使用螺栓或夹具将零件直接安装到面板上。

面板是切割超出常规卡盘容量的不规则形状部件的理想解决方案。面板比其他工具更能让您定制夹紧选项。任何安装在面板上的部件都需要保持稳定的平衡。任何部件的表面不平整都会影响其旋转运动。

顶尖——支撑较长的工件

较长的工件需要额外的稳定性，因为它们超出了主轴支架所能承载的自然长度。加工中心就是为了提供这种支撑。工件支架可以定位在主轴箱的两端：一个位于主轴箱内，另一个位于尾座内。工件位于加工中心提供的两点之间。

支撑系统可保护长轴免受弯曲和振动的影响。当刀具以此方式定位时，刀具将执行切削操作，而不会引起零件的任何移动或弯曲。该方法是处理大型或薄型工件的有效解决方案。

车床动力及运动系统

车床的功率完全取决于其运动系统的功能。机床部件协同工作，为生产操作提供旋转运动和精确的刀具定位。切削操作所需的功率需要仔细检查。

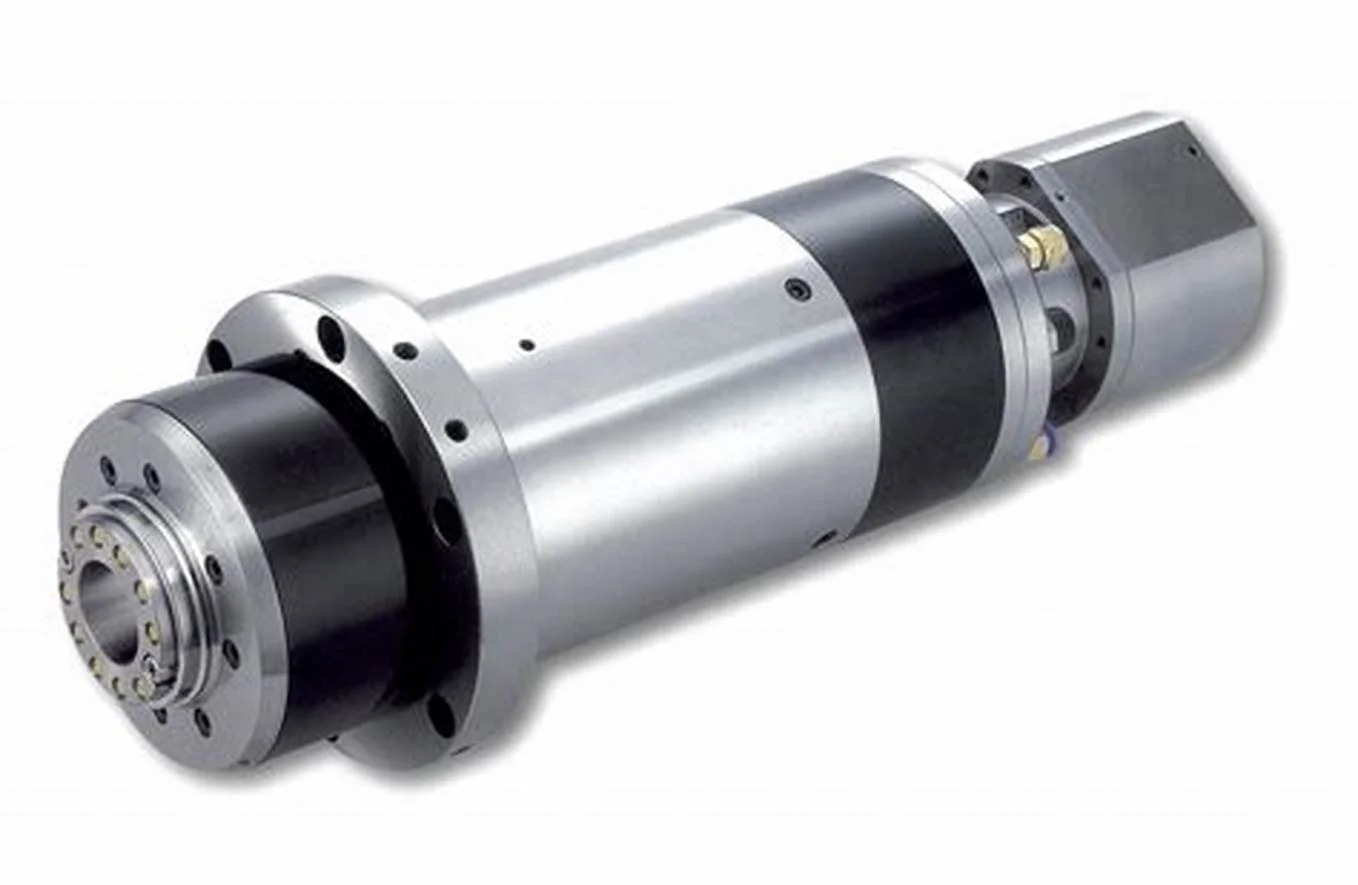

主轴——切削背后的旋转力量

工件通过主轴机构旋转。该结构位于主轴箱内部，并与卡盘或面板连接。启动后，它会根据您选择的调整设置旋转。

主轴内置高强度，可承受机械应力。系统在高速运转时运行稳定，确保切削精度。

没有它，一切都无法运转。车削操作所需的基本运动为每一次车削操作提供动力。主轴无振动运转，切削精度高，切削顺畅。

变速箱——调节速度和扭矩

您可以通过变速箱控制机构控制主轴的速度。该机构包含一些元件，可根据预期的切割操作调整速度性能。处理难加工材料时，需要额外的扭矩。请选择较低的转速。加工软材料时，必须选择更高的转子转速。请将其调高。

根据刀具类型以及零件材料尺寸调整变速箱设置。这就像汽车里的齿轮一样。平稳的切削取决于速度和力度的合理组合。变速箱能够帮助机床快速适应作业。

导螺杆和进给杆——控制刀具运动

这两个部件控制切削刀具在工件上移动。螺纹加工过程取决于丝杠的功能。丝杠通过滑架相对于主轴的同步运动来产生精确均匀的螺纹。

进给杆作为维持刀具标准插入的系统运行。通过其功能，变速箱驱动滑架和横向滑块，从而实现直线、均匀的切割。两者通过齿轮和联轴器协同工作。启动该机构时，刀具在工件上平稳移动。使用此方法，您可以通过自动化的力实现精确切割。

车床的控制和调整功能

所有车床都需要导向机构来调整其运动。生产工具允许操作员手动控制速度、路径以及每次切削操作的程度。

围裙——引人入胜的进给和动作

拖板的最前端设有挡板。刀具移动控制系统位于车床的前部。操作挡板即可启动丝杠或进给杆。该系统包含两个杠杆以及离合器组件。

大多数运动控制活动都发生在此时。当您需要启动刀具进给时，您应该启动此过程。使用挡板。想立即停止？挡板也能做到。这一机械特性使刀具能够通过产生的动力系统进行运动。

进给选择器 – 选择工具的移动方式

进给选择器可用作设备选择控件，用于确定刀具的移动方向。用户可以选择通过纵向进给实现沿床身轴的移动，以及通过横向进给实现沿床身的移动。这款微型设备在其系统中发挥着显著的操作效果。

维护作业需要定期切换不同的进给方向。该工具提供即时简便的控制，可轻松切换机器方向。该系统适用于螺纹加工、钻孔和切割作业。

手轮 - 手动轴控制

通过手轮，您可以手动控制车床。通过手部运动，您可以操作手轮来控制滑架、横滑座和复合刀架的移动。机床包含不同的轮子，用于控制各个操作方向。

它们是进行精细调整的理想选择。使用手轮，您可以轻松实现精准定位，无论是确定切割位置还是完成特定细节。机器的机械运动与您的手部运动完全匹配。

总结车床部件及其关键功能

结论

车床是一种成型工具，通过切削操作旋转金属、木材和塑料等材料。该机床在车间和工厂用于制造圆形零件，例如杆和轴。许多相互关联的重要部件组成一个系统，共同完成机床的运行。机床的基本功能是为整个系统提供支撑。主轴箱支撑旋转工件的主轴，尾座则保持另一端的位置。所有切削刀具的导向均来自横向滑座、刀架以及复合刀架。切削过程中，所有材料都通过卡盘、面板或顶尖保持静止。机床内的所有动力和运动功能均来自变速箱、丝杠和进给杆，它们控制刀具的方向和速度。车床的工艺控制功能包括手轮、挡板和进给选择器。全面了解这些部件，用户就能安全地操作车床，并获得精确的切削和高质量的输出。
