侧铣和端铣刀片式

在现代机械加工中，精度和效率是成功的关键。在加工深槽、肩部或复杂轮廓时，选择合适的切削刀具至关重要，而这正是侧铣刀和端铣刀的优势所在。

这些刀具采用独特设计，可在一次操作中同时去除工件侧面和端面的材料，因此非常适合重型和高精度铣削作业。它们广泛用于开槽、切断和表面精加工，可提高尺寸精度并节省时间。

随着刀片技术的进步，侧铣刀和面铣刀现在能够提供更长的刀具寿命、更光滑的表面光洁度和更低的运营成本。

在本指南中，我们将探讨什么是侧铣刀和面铣刀，刀片类型如何影响它们的性能，以及为什么选择合适的刀具是实现一致、经济高效的加工结果的关键。

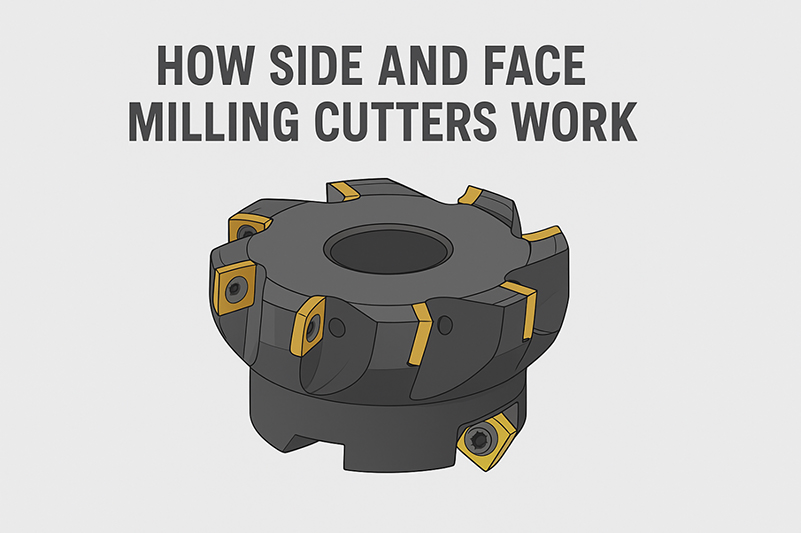

侧铣刀和端铣刀的工作原理

侧铣刀和端铣刀专为处理需要同时进行横向（侧面）和轴向（端面）材料去除的复杂加工任务而设计。其独特的设计使其能够在一次走刀中完成两种切削动作，从而提高加工效率、精度和生产率。为了深入了解这些刀具的高效运作原理，有必要探究其结构、工作原理以及在各种材料上的应用。

结构和关键部件

侧铣刀和端铣刀的结构经过精心设计，兼顾强度、平衡性和精确切削。每个部件都对实现平稳、稳定和高效的切削性能起着至关重要的作用：

切割体

该工具的主体通常由高强度合金钢或其他耐用材料制成。它为刀片提供固定基础，并确保其刚性，以抵抗重切削过程中的变形。

插入式口袋

刀具的周边和侧面都精心加工有凹槽，用于固定刀片。这些凹槽能够保持刀片的对准和定位，从而确保切削几何形状的一致性。

夹紧系统

刀片通过螺钉、楔块或夹具等夹紧机构固定。可靠的夹紧系统可防止刀片在切削过程中移动，并允许在刀片磨损时快速更换。

冷却液通道

许多现代侧铣刀和端铣刀都配备了内部冷却液通道。这些通道能将切削液精确地导向切削区域，有助于散热、改善排屑并延长刀具寿命。

这些部件共同使刀具经久耐用、适应性强，能够承受高负荷加工中遇到的力。

侧铣和端铣的工作原理

侧铣和端铣刀的工作原理是同时从工件的端面和侧面去除材料。与一次只能沿一个方向切削的标准铣刀不同，这类刀具设计用于双向切削。

当切割器旋转时：

• 周边刀片从工件侧面去除材料。

• 侧面安装的刀片同时切割表面。

这种组合能够高效去除金属，并减少多次加工的需要。该方法尤其适用于：

• 需要进行深度和精确切割的开槽和切断操作。

• 重型加工，因为该刀具能均匀分配切削力。

• 在时间紧迫的生产环境中，减少工具更换和设置可以提高生产效率。

该工作原理的主要优点包括：

• 更高的材料去除率

• 缩短加工时间

• 尺寸精度提高

• 表面光洁度更高，刀痕更少。

通过将端面切削和侧铣集成到一次加工中，侧铣和端铣刀具可以帮助制造商即使在苛刻的条件下也能获得一致的加工结果。

适用于不同材料

侧铣刀和端铣刀是用途广泛的刀具，适用于现代制造业中使用的各种材料。它们的适用性取决于刀片类型、几何形状和涂层，这些都可以针对每种材料进行优化。

钢材和合金钢

这些材料广泛应用于汽车和重型机械行业，需要使用能够承受高切削力和高温的高强度刀片。为了获得最佳性能，通常使用硬质合金刀片或涂层刀片。

铝和有色金属

铝等轻质材料需要锋利的正前角刀片，以防止积屑瘤形成，并获得光滑的表面。高速切削并最大限度减少振动是理想之选。

铸铁

由于铸铁材质脆性较大，因此需要使用强度高、负前角的刀片来保持刀刃稳定性。这类刀片能够很好地应对断续切削，并获得一致的表面质量。

不锈钢和耐热合金

这些材料在切削过程中会产生大量热量，因此使用带有耐热涂层（如 TiAlN 或 AlCrN）的刀片来防止磨损并延长刀具寿命。

侧铣刀和面铣刀可灵活加工多种材料，因此是通用机械加工和专业制造应用的可靠选择。

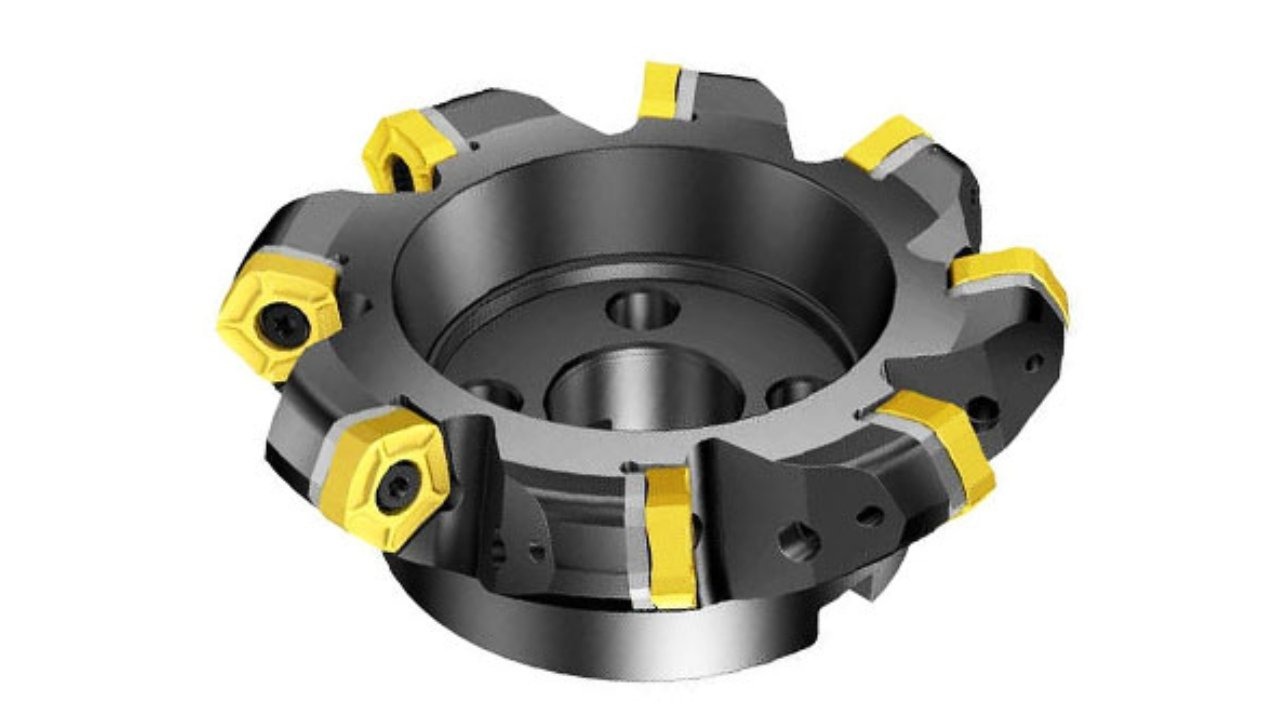

侧铣刀和端铣刀中使用的刀片类型

侧铣刀和端铣刀的性能很大程度上取决于其使用的刀片类型。刀片决定了刀具的材料去除效率、加工表面的质量以及刀具的使用寿命。了解不同类型的刀片有助于机械师为特定的加工任务和材料选择最合适的刀片。

可索引插入

可索引插入 刀片是可更换的，刀刃变钝后可以旋转或翻转更换。无需更换整个刀具，只需转动磨损的刀片即可露出新的刀刃，从而节省时间和成本。

主要优势包括：

• 成本效益：只需更换刀片，无需更换刀具本体。

• 减少停机时间：无需重置刀具位置即可快速更换刀片。

• 多功能性：可采用各种刀片几何形状和涂层，适用于不同的材料。

由于这些优点，可转位刀片被广泛用于侧铣刀和端铣刀，尤其是在大批量或连续生产环境中。

正面插入语与负面插入语

刀片几何形状是决定性能的另一个重要因素。正型刀片和负型刀片是两大主要类型，各有其独特的优势。

阳性插入

• 具有锋利的切削刃和正前角。

• 所需切削力更小，可获得更光滑的表面。

• 最适合轻度至中度精加工操作以及铝或低碳钢等较软的材料。

负面插入

• 刀刃要锋利、钝化，且具有负前角。

• 能承受更高的切割负荷，并且更加耐用。

• 非常适合对铸铁或硬化钢等坚硬材料进行粗加工和重型切割。

选择哪种几何形状取决于加工类型（精加工、半精加工或粗加工）以及工件材料。

涂层类型和等级

涂层和硬质合金牌号在提高刀片性能和使用寿命方面起着至关重要的作用。现代刀片采用先进的涂层，可增强耐磨性、降低摩擦并允许更高的切削速度。

常用涂层技术包括：

• 物理气相沉积（PVD）：可制备薄而硬的涂层，适用于锋利刀具和精细加工。例如：TiAlN、AlTiN。

• 化学气相沉积（CVD）：可形成更厚、更耐用的涂层，适用于重型切削和粗加工作业。例如：TiC、TiCN、Al₂O₃。

硬质合金牌号

不同的碳化物成分针对特定应用进行了优化。

• 硬质钢材耐磨损，适用于高速精加工。

• 坚韧的钢材能够承受粗加工或间断切割中的冲击和振动。

选择合适的涂层和等级组合，可确保耐久性、速度和表面质量之间的平衡性能。

选择合适的插件

选择最合适的刀片需要考虑多个实际因素。正确的选择能够确保更高的切削效率、更长的刀具寿命和最佳的表面质量。

需要考虑的关键因素：

• 材料类型：硬质材料需要坚固的涂层嵌件；较软的材料则需要锋利、正的几何形状。

• 切削条件：高速切削时，使用耐磨涂层；断续切削时，使用更坚韧的刀片。

• 切削深度和进给速度：较大的切削深度或较高的进给速度需要使用刃口更坚固的负刃刀片。

• 机器稳定性：刚性好的机器可以处理重型刀片，而刚性差的机器则需要较轻的切削载荷。

精心挑选的刀片类型不仅可以提高性能，还可以最大限度地减少停机时间和刀具更换成本，从而确保铣削作业中生产率、精度和盈利能力的平衡。

使用刀片式侧铣刀和端铣刀的优势

由于其卓越的性能、灵活性和成本效益，刀片式侧铣刀和端铣刀已成为小型和大型加工作业的首选。与传统的整体式铣刀不同，这些刀具采用可更换刀片，磨损后可以轻松更换或调整刀片位置。这种设计不仅简化了维护，而且确保了长期稳定的切削性能。

以下是刀片式侧铣刀和面铣刀成为现代制造业必备工具的关键优势。

成本效益和更长的刀具寿命

刀片式刀具最大的优势之一在于其成本效益。刀具变钝时，无需更换整个刀具，只需更换单个刀片即可。这种方法大大降低了整体刀具成本，尤其是在刀具磨损频繁的生产环境中。

它们更经济实惠的原因如下：

• 可更换刀片：只需更换磨损的刀片，而刀具本体可以长期使用。

• 多个切削刃：大多数刀片都有多个可用切削刃，因此在完全更换之前可以多次使用。

• 减少材料浪费：与需要完全重新研磨或更换的实心刀具不同，刀片可以最大限度地减少材料消耗。

此外，刀片有多种材质和涂层可供选择，旨在提高耐磨性和耐热性，从而进一步延长刀具寿命。这种兼具耐用性和成本效益的特性，使其成为连续、大批量生产作业的理想之选。

卓越的切割精度

精度是机械加工的关键要求，尤其对于公差要求严格、表面光洁度要求高的零件而言更是如此。刀片式侧铣刀和端铣刀凭借其精心设计的几何形状和稳定的夹紧系统，在提供一致且精确的切削方面表现出色。

每片刀片均采用高精度制造工艺，确保刀具整个外缘的切削刃均匀一致。这种高精度带来了以下优势：

• 加工区域表面光洁度均匀。

• 重复操作过程中切割深度和宽度保持一致。

• 尺寸控制更加精准，减少了二次加工或人工校正的需要。

此外，刀片夹紧系统旨在保持完美定位，防止加工过程中发生移动。这种稳定性确保刀具能够胜任重切削和精细切削，而不会影响精度或重复性。

减少停机时间和维护

在现代制造业中，最大限度地减少机器停机时间能够直接提高生产效率。刀片式侧铣刀和端铣刀经过专门设计，能够快速高效地更换刀具，从而显著减少设置和维护时间。

当刀片磨损时，操作人员可以快速将其转位到新的刀刃或直接更换，而无需将整个刀具从机床主轴上拆下。这一简便的过程省去了耗时的重新校准或更换刀具的步骤。

福利包括：

• 更快的插件更换速度，最大限度减少对生产的干扰。

• 减少机器闲置时间。

• 由于只储备刀片而不是整套刀具，因此维护和库存成本更低。

这些刀具在自动化加工生产线中尤其有用，因为在刀具更换过程中节省的每一分钟都有助于提高产量和稳定的工作流程。

适应不同加工需求

刀片式侧铣刀和端铣刀的另一个显著特点是其适应性强。加工条件通常会因工件材料、切削速度和所需表面光洁度而异，而这些刀具的设计使其能够轻松适应这些变化。

操作人员可以根据具体应用更换刀片类型、涂层，甚至刀具宽度。例如：

• 将用于铝制刀具的正前角刀片更换为用于铸铁刀具的负前角刀片。

• 使用涂层硬质合金刀片高速切削钢和不锈钢。

• 根据作业要求调整刀具宽度，以进行浅槽或深槽加工。

这种灵活性不仅使单个刀体能够加工多种材料，而且还减少了维护多种刀具的需求。因此，制造商可以优化刀具使用，节省存储空间，并快速响应不同的加工任务，而无需进行重大设置更改。

比较：刀片式铣刀与整体式铣刀

在现代机械加工中，选择合适的切削刀具会对生产效率、表面质量和总体运营成本产生显著影响。刀片式铣刀和整体式铣刀是应用最广泛的刀具，每种刀具都针对特定的加工需求而设计。然而，随着制造技术的进步，由于刀片式铣刀具有更高的效率、更佳的成本控制和更广泛的适用性，它们已成为大多数工业应用的首选。

让我们探讨这两种刀具类型有何不同，重点关注为什么刀片式刀具在当今的生产环境中日益占据主导地位。

绩效和生产力差异

刀片式刀具和整体式刀具之间的性能差距在效率、耐用性和灵活性方面最为明显。

刀片式铣刀

这些刀具专为高性能连续加工作业而设计。它们采用可转位刀片，刀尖可更换，并安装在坚固的刀体上，能够高效地完成粗加工和精加工任务。

主要性能优势包括：

• 切削质量始终如一：刀片保持均匀的切削几何形状，从而在长时间加工中提供一致的切削效果。

• 更高的材料去除率：设计用于进行更深的切削，并在不影响稳定性的前提下以更高的进给速度运行。

• 多种刀片选择：用户可以选择不同的刀片形状、前角和涂层，以匹配钢、铸铁或铝等特定材料。

• 优化热控制：TiAlN 或 AlCrN 等先进刀片涂层有助于在高速切削过程中控制热量，防止刀具损坏。

这些优势使得刀片式刀具在重型、多材料和大批量加工中表现出色，使其成为汽车、航空航天和一般制造业等行业的理想选择。

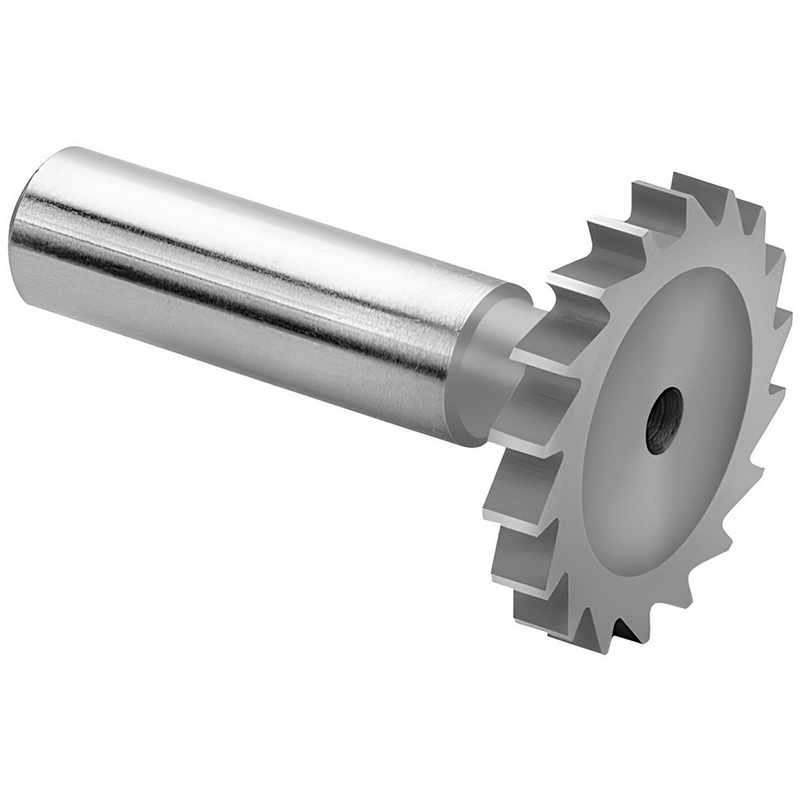

整体式铣刀

另一方面，整体式铣刀最适合小批量或精密加工。虽然它们刚性好、平衡性佳，但速度和适应性不如刀片式铣刀。一旦磨损，整体式铣刀需要完全重新研磨或更换，这会导致大型生产设备成本更高、停机时间更长。

简而言之，在平衡生产率和效率方面，刀片式刀具在几乎所有生产环境中都优于整体式刀具。

维护和工具更换

维护方面，刀片式铣刀的优势也十分显著。其模块化设计和可更换刀片极大地简化了刀具管理。

当刀刃变钝或崩刃时，操作人员可以简单地：

• 将刀片旋转到新的刃口（定位），或者

• 更换单个插件。

整个过程仅需几分钟；无需拆卸刀具本体或重置刀具。机器在运行过程中几乎不会中断，从而确保生产流程的连续性。

其他维护优势包括：

• 降低刀具成本：刀具本体可重复使用多年，从而减少了反复购买整套刀具的费用。

• 缩短校准时间：由于刀具本体保持安装状态，更换刀片后无需重新校准刀具。

• 库存管理更便捷：只需储备各种等级和几何形状的刀片，无需储备整套刀具。

相比之下，整体式刀具需要更多的人力和物力。一旦刀刃磨损，整个刀具就必须重新磨利或更换。这导致：

• 频繁更换工具。

• 更长的安装时间。

• 多次重磨后尺寸精度可能下降。

维护方面的这种差异直接影响正常运行时间和生产效率，这也是现代数控加工环境（时间就是金钱）更倾向于使用刀片式刀具的主要原因之一。

你应该选择哪一个？

虽然两种刀具类型各有其用武之地，但刀片式侧铣刀和端铣刀能够为当今的加工需求提供更广泛的优势。

如果您需要，请选择刀片式铣刀：

• 更高的生产效率：它们支持更快的切割速度和更深的切割，从而可以在更短的时间内去除更多的材料。

• 成本效益：只需更换刀片，无需更换整个刀具，从而降低了长期刀具成本。

• 操作灵活性：您可以通过改变刀片材质、几何形状或涂层轻松适应不同的材料。

• 延长刀具寿命：涂层刀片和坚固的刀体比实心刀具更能耐受高温和磨损。

• 停机时间最短：快速插入索引意味着更少的机器停机时间和更高的输出一致性。

在以下情况下，实心刀片可能是更佳选择：

• 该应用涉及精密精加工或高精度微加工。

• 该机床设置不需要频繁更换刀具。

• 预算允许聘请专业切割工来完成特定的临时性工作。

然而，对于大多数生产规模的加工而言，刀片式刀具的优势是毋庸置疑的。它们兼具可更换刀片、坚固的刀体以及对多种材料的适应性，使其成为一项长期且经济高效的投资。

它们不仅可以减少浪费和停机时间，还有助于在大批量生产中保持质量的一致性，这是实心切割机难以有效实现的。

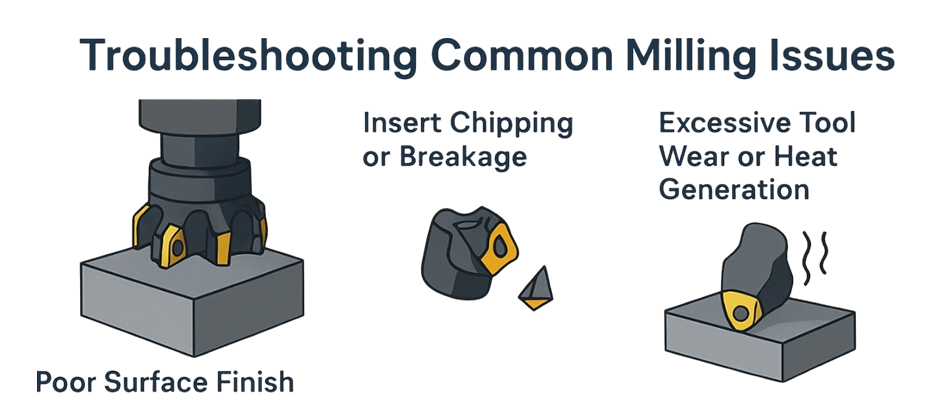

常见铣削问题排查

即使使用高质量的侧铣刀和端铣刀，操作人员有时也会遇到表面光洁度差、刀片崩刃或刀具磨损过快等问题。了解这些问题及其根本原因对于保持加工性能的稳定性和避免停机至关重要。以下列举了一些铣削加工中最常见的问题以及有效的解决方法。

表面光洁度差

铣削加工中最常见的问题之一是表面光洁度差，这通常会导致工件表面出现粗糙的纹理、可见的刀痕或不均匀的图案。

常见原因：

• 磨损或损坏的嵌件

• 进给速度或切削速度不正确

• 过度振动或抖动

• 刀具或工件未对准

• 冷却液流量不足

解决方案：

• 定期检查并更换钝化或缺损的嵌件。

• 根据工件材料调整进给速度和转速，通常降低转速或增加进给速度可以改善表面光洁度。

• 确保切割器安装牢固，并检查是否存在跳动或不平衡。

• 使用合适的冷却液或润滑剂，以最大限度地减少热量并防止积垢。

• 考虑使用正前角刀片以获得更平滑的切削效果，尤其是在精加工过程中。

均匀的表面光洁度不仅可以提升产品的外观，还可以改善其机械性能和尺寸精度。

插入件崩裂或破损

刀片崩刃或突然断裂会中断生产，并对刀具和工件造成损坏。这种情况通常是由于机械冲击、热应力或切削参数不当造成的。

常见原因：

• 进给速度或切削深度过大

• 间断切削（例如，铣削键槽或不平整表面）

• 应用中使用的插入件几何形状不正确

• 夹紧不当或螺丝松动

• 对于硬质材料，请使用脆性刀片。

预防措施：

• 减小进给量和切削深度以降低冲击载荷。

• 对于重型切削，请选择更坚韧的刀片等级或使用负前角刀片。

• 确保插片牢固夹紧并正确放置在干净的插片袋中。

• 避免在高温条件下进行干切，使用冷却液以减少热冲击。

• 切割不连续曲面时，降低主轴转速以减少机械应力。

定期监测刀片状况有助于防止灾难性故障，并确保刀具寿命稳定。

刀具过度磨损或发热

过度磨损或过热会迅速降低铣削加工的效率，导致尺寸不准确、表面粗糙和刀具寿命缩短。

常见原因：

• 切削速度过高，不适合该材料或刀片等级

• 冷却或润滑不足

• 涂层或嵌件材料选择不当

• 持续运行而未进行适当的维护保养

解决方案和技巧：

• 通过降低切削速度或略微增加每齿进给量来优化切削参数，以减少摩擦。

• 使用涂层嵌件（如 TiAlN 或 AlTiN）来提高耐热性和耐磨性。

• 有效施加冷却液或气流以保持理想的切割温度。

• 避免长时间不间断切割；定期检查可以让热量自然散发。

• 定期清洁刀具本体和刀片，防止积屑瘤形成。

通过合理选择刀片和冷却方式来平衡切削参数，可以显著提高刀具的性能和可靠性。

结论

精密铣削的关键在于速度与控制、效率与耐用性之间的平衡。正确使用刀片式侧铣刀和端铣刀，可以确保加工更顺畅、生产效率更高，并长期节省成本。如果维护得当并采用正确的操作方法，这些刀具能够对各种材料进行稳定、高质量的加工。

总而言之，侧铣和端铣加工的成功取决于正确的刀具设计、刀片类型和操作方法的组合。

请记住以下几点：

• 根据材料和加工类型（粗加工或精加工）选择刀片。

• 保持刀具正确对准和夹紧，以防止振动和不均匀磨损。

• 定期检查嵌件磨损情况，并及时更换或调整嵌件位置。

• 根据材料调整切削速度、进给量和深度，以避免过热。

• 始终将安全和冷却液管理放在首位，以确保性能稳定。

遵循这些原则，制造商可以实现更高的精度、更好的表面光洁度和更长的刀具寿命。

建议及后续步骤

如果您旨在提高加工精度、延长刀具寿命并降低整体生产成本，那么投资高质量的刀片式侧铣和端铣刀是明智之举。现代可转位刀片铣刀设计灵活，可快速更换刀片，并在轻载和重载应用中均能获得卓越的表面加工效果。

无论您加工的是钢、铝还是铸铁，选择合适的刀片几何形状、涂层和材质都能显著提升铣削性能。不妨考虑一下信誉良好的制造商提供的先进刀片式刀具解决方案，以在您的下一个加工项目中实现最佳效率和精度。
