CNC闭环系统权威指南

入门 CNC 闭环系统不仅仅是一步之遥，它开启了精密制造的新篇章。因此，反馈必不可少；它并非锦上添花。它的核心在于：伺服系统、传感器和代码协同工作，确保运动完全按照预期进行。

把数控系统想象成一支乐队；每个人都必须保持同步。驱动器、电机和控制器各自发挥各自的功能。一旦出现偏差，反馈会立即纠正。这确保了一切精准无误。实际的机加工厂每天都会采用这种方法来制造航空航天部件、医疗设备和复杂的模具。

对于任何想进入先进机械加工领域的人来说，学习 CNC 闭环系统都是不可错过的。它能带来真正的优势。

什么是 CNC 闭环系统？

CNC闭环系统利用反馈来控制加工操作。每个动作都会被检查，并在必要时立即修复。其基本工作原理如下：CNC发出“移动到此处”的指令，然后传感器验证该动作是否已发生。如果不一致，系统会立即进行修正。

开环系统的工作方式不同；它们只是发送命令，而不检查结果。在开环控制系统中，滑移或间隙问题只有在工件完成后才能识别。届时再进行任何修改就为时已晚了。

CNC闭环系统的核心部件

CNC 闭环系统并非单机处理所有工作。多个部件协同工作，确保切割精准，机器正常运行。任何组件设置不当都会影响精度。这就是这些系统的工作原理。

这就是让他们成功的原因。

反馈设备

大多数系统使用编码器或线性刻度尺来完成这项工作。它们始终报告轴或主轴的精确位置，就像机器上的眼睛不断发送更新一样。如果没有反馈装置，CNC闭环系统就无法检测到何时出现滑动或运动遗漏。

伺服电机和驱动器

这些电机驱动机器并即时响应校正。它们与控制功率和速度的驱动器配合，帮助 CNC 闭环系统在几毫秒内调整位置。响应时间至关重要。

控制器

控制器充当中央大脑。它接收命令和反馈，检查运动是否准确，并进行必要的纠正。优质的控制器能够处理高速编码器数据，并进行调整，避免延迟影响性能。

软件算法

现代 CNC 闭环系统依靠复杂的算法来处理反馈数据并进行校正，避免过度校正。PID（比例、积分、微分）控制是此类工作的标准方法之一。

CNC闭环系统如何工作？

启动 CNC 闭环系统后，你会发现一个既简单又高效的过程。控制器向伺服电机或闭环步进电机发送一个特定的命令，例如“将工作台移动到 5 毫米”。这听起来很简单。但事情的精彩之处就在于此。电机运转时，编码器或线性刻度尺会跟踪其实际位置。这些信息会被直接发送回控制器。

然后，控制器会快速比较实际发生的情况和预期发生的情况。当编码器报告“实际为4.98毫米”时，系统识别出存在微小偏差。它不会忽略偏差继续运行，而是立即发出修正信号——“再增加0.02毫米”——并最终回到目标位置。整个指令、运动、反馈、比较和修正循环每秒运行数百甚至数千次。正因如此，即使在切割坚硬材料或长时间运行的情况下，零件也能保持在严格的公差范围内。

真正的动力源自多个控制环路的协同工作。高速电流环路控制扭矩，速度环路维持正确的速度，位置环路将所有部件锁定在正确的位置。每个环路都与下一个环路相连，所有环路均通过 PID 算法进行管理，该算法根据输入的反馈不断调整输出。

如果刀具碰到意外情况，例如未对准的夹具或一大块硬质材料，会发生什么情况？CNC 闭环系统可立即检测失速或偏差，确保运行平稳。编码器报告问题，控制器意识到自身无法跟上，然后发出警报或停止作业。这可以防止零件和刀具受损。

速度至关重要。闭环控制的运行速度远超眨眼，每秒可进行数千次循环。这种快速响应可确保运动平稳、稳定且精准。切割过程中如有变化，系统可立即调整。

使用 CNC 闭环系统的优势

那么，这有什么大不了的？既然开环系统也能生产零件，为什么还要费心使用 CNC 闭环系统呢？

重要的不是制造零件，而是制造正确的零件——更少的错误、更少的浪费，以及每一次都重复的精准度。

以下是在机器上安装 CNC 闭环系统时发生的情况，例如 立式加工中心 例如 VMC 机床 YSL-1580、数控车床或龙门铣床。

精密控制

CNC 闭环系统在切割过程中进行微调。机器不会不假思索地执行指令。它会检查每个动作并立即修复问题。即使是长距离或复杂形状的零件，也能保持在严格的公差范围内。

提高准确性

精准性在这里至关重要。通过持续的位置监控，CNC 闭环系统可确保刀具路径始终保持正轨。这减少了因间隙、刀具弯曲或热膨胀引起的问题。最终生产的零件符合规格要求，从而减少废品和返工。

减少错误

加工过程中难免会出现问题。例如滑倒、步骤遗漏、刀具磨损以及振动。CNC 闭环系统能够及时发现这些小问题，避免它们演变成代价高昂的严重问题。它可以立即修复这些问题，即使在切割困难的情况下也能保持产品质量的一致性。

反馈利用

反馈使 CNC 闭环系统与众不同。实时数据由传感器和编码器收集，并立即传输至控制器。这使得机器可以根据需要重新规划路线或调整速度，仿佛机器的每一个动作都受到监控。

工艺稳定性

材料变化、温度变化或刀具负载都可能导致漂移。CNC闭环系统能够捕捉这些变化并立即纠正。无论情况如何，加工过程都能保持稳定且可预测。

效率提升

精准并不意味着速度慢。通过 CNC 闭环系统，循环时间得以缩短。在保持精度的同时实现高速加工。更多零件得以完成，机器时间得到更高效的利用。

自动化增强

对于无人值守加工，CNC闭环系统至关重要。它减少了手动调整的需求，使机器能够独立运行，同时在整个过程中保持零件质量。

CNC闭环系统与开环系统

将 CNC 闭环系统与开环系统进行比较，可以发现它们在控制处理方面存在明显差异。开环系统向电机发送指令，并假设一切正常。无需检查，无需后续处理。当机器出现步骤缺失或在负载下打滑时，系统毫无察觉。该错误会在成品部件上体现出来。

CNC 闭环系统会检查每一个动作。实时编码或线性刻度会测量实际位置，并将其与指令位置进行比较，一旦检测到任何不匹配，就会立即纠正。就像有人分分钟检查每一个动作，以确保精度一样。

反馈：关键区别

反馈是 CNC 闭环系统区别于其他系统的关键。传感器提供恒定的位置和速度数据，控制器可以持续适应运动。开环系统没有这样的反馈，因此容易出现跳步、反冲和错误，尤其是在切割重量较大的情况下。

简而言之，闭环系统能够看到正在发生的事情。开环系统则只能祈祷，希望出现最好的结果。

准确性和错误纠正

CNC 闭环系统可以实时捕捉错误。当刀具在负载下弯曲或因热变化导致漂移时，闭环系统会自动补偿。它可以在整个生产过程中建立严格的公差，并提高零件的一致性。

开放式系统会导致公差误差累积，尤其是在长流程或复杂操作中。设备跳过某个步骤后仍会继续运行。最终导致零件不合格。

成本和复杂性

开环系统成本更低，安装更简单。它们非常适合那些精度要求不高，或者可以接受少量废料的基础工作和业余项目。

CNC闭环系统需要前期投入更多资金来购买编码器、高级控制器和伺服电机。然而，随着时间的推移，它可以减少废品、返工和刀具故障。在生产环境中，从长远来看，这可以节省成本。

适合每个系统的最佳应用程序

开环系统适用于处理简单的切割、小批量的原型制作或木工，这些情况下轻微的误差并不重要。对于航空航天、医疗、模具制造和汽车零部件制造等高精度工作，CNC闭环系统必不可少。

杨森的许多数控立式加工中心和数控雕刻机都设计为与闭环控制系统配合使用。这使得工厂能够轻松升级，并满足更严格的公差要求。

快速比较

CNC闭环系统的应用

以下是人们投资 CNC 闭环系统的真正原因。这些机器能够处理严格的公差、长时间的生产运行以及意外问题。

1. 航空航天部件

切割翼梁或涡轮叶片时，公差低至几微米至关重要。闭环设计可确保刀具正确定位，保持表面光洁度完美，并保证认证的有效性。

2. 汽车零部件

气缸盖和传动部件需要在数千个循环中保持一致的几何形状。闭环反馈可确保可重复性，从而确保每个部件的生产一致性。

3. 模具制造和工具

无论是注塑模具还是压铸模具，表面光洁度都必须完美无瑕。CNC闭环系统能够处理方向变化和复杂的几何形状，且不会出现任何抖动。

4.医疗和牙科设备

假体、植入物和牙冠——即使轻微的错位也可能危及一切。闭环系统确保每次切割都精准无误，并进行适当校准。

5.重型龙门和大幅面加工

切割大型铝板或复合材料结构时，会引发对热膨胀和结构柔韧性的担忧。闭环系统会在切割过程中调整这些变量。

这不仅仅关乎精度，更关乎信心。有了 CNC 闭环系统，可以减少零件报废和返工，并提高绝对不会出现故障的零件的利润率。

为您的车间选择合适的 CNC 闭环系统

选择合适的 CNC 闭环系统并非凭空猜测，而是要根据需求、现有资源和经济承受能力进行匹配。以下是如何思考的。

了解您的精度需求

哪些公差对正在进行的工作至关重要？在加工航空航天零件、精密模具或医疗器械时，精度不容妥协。CNC闭环系统能够始终保持严格的规格要求。然而，对于原型设计、木工或其他一些小错误不会造成损害的工作，更简单的设置可能就足够了。

与您的机器类型匹配

不同的机器需要不同的方法。立式加工中心， 卧式磨机数控车床和路由器都能从反馈中获益。有些机器使用线性刻度，而有些则使用编码器。

选择正确的反馈类型

这里最大的区别在于：旋转编码器与线性刻度尺。旋转编码器价格更低，处理短轴时效率更高。线性刻度尺价格更高，但在长距离测量时精度更高。对于高公差工作，线性反馈至关重要。

控制器和驱动器兼容性

即使是优秀的反馈系统，如果控制器无法处理快速数据，也会失效。确保控制器能够高效处理反馈回路。检查伺服驱动器或闭环步进电机是否支持反馈。一些老款驱动器并非专为现代 CNC 闭环系统速度而设计。

考虑成本与投资回报率

初始成本确实较高。但请放眼长远：更少的废品、更少的碰撞、更一致的工艺。在高产量或高精度的车间，数控闭环系统通常一年内就能收回成本。不要只考虑购买成本，要考虑长期效益。

CNC 闭环系统的维护和故障排除

CNC 闭环系统有助于保持零件的精密度，但仍需定期维护才能确保性能稳定。基本检查和简单的故障排除可防止小问题演变成代价高昂的停机。

例行检查

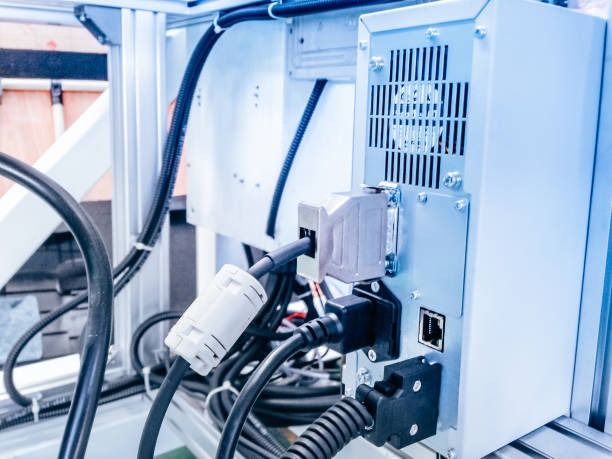

编码器电缆和连接需要定期检查和维护。连接松动会导致位置反馈错误，从而触发警报或导致零件放置不正确。检查线性刻度尺或编码器是否有灰尘和碎屑。请按照制造商建议的方法仔细清洁，因为这些组件很容易损坏。

校准检查

即使是 CNC 闭环系统也需要定期校准才能保持精度。在控制器上运行试切或校准程序，以检查位置精度。如果出现漂移，请重新校准系统以保持严格的公差。

监控警报

当系统检测到超出可接受范围的位置误差时，它会发出警报。请勿忽略这些警告。请立即留意电缆故障、编码器错位或伺服驱动器故障。

结论

CNC 闭环系统带来真正的信心。它并非魔法，而是强大的监控能力。传感器监控每一个动作；控制器在必要时解决问题或进行干预。这能够生产出更优质的零件，减少错误，并实现更顺畅的生产。

开环系统会进行有根据的猜测。闭环系统呢？它们处理实际数据。准确性、一致性和效率方面存在巨大差异。航空航天、模具制造和医疗器械制造等行业都从此类系统中受益匪浅。

杨森数控机床设计立式、卧式和龙门铣床，可与闭环系统无缝协作，并可根据需要添加编码器、伺服器和更智能的控制器。

对于始终满足公差要求并节省时间和成本的零件，CNC 闭环系统值得认真考虑。请联系我们获取组件选择或升级规划方面的帮助。
