车床的类型

Jul 03, 2025

你可曾见过一块粗糙的金属在车床上飞驰,几分钟后就被加工成光亮如新、精密无比的零件?这样的场景,会激起人们对这台运转中的机器的好奇和敬佩。自古以来,车床一直是引领未来思维的支柱,在今天,它依然是各行各业的标杆。无论是小型维修店,还是大型航空航天工厂,你都能看到一台车床缓缓转动,雕刻着各种形状。然而,并非所有车床的外观和性能都千篇一律。

每种类型都有其独特的需求,选择合适的类型可以提高产量、减少浪费,并激发新产品的创意。我们将逐一介绍车床的主要类别,深入研究它们的组件,进行比较,并学习一些技巧,帮助您在车间选择理想的机床。坐下来,最终您将成为车床专家。

车床基础:一个简单的动作如何产生无数的形状

车床将工件夹在两点之间或卡盘状的装置中,并绕固定主轴旋转工件,同时使用尖锐的物体进行切削。这种基本的车削运动可以加工出圆柱形、锥形、螺纹以及非常复杂的曲线。关键部件包括:

床: 支撑所有其他元素的坚固基础。

主轴箱: 容纳主轴、速度控制器和驱动电机。

尾座: 支持长工件的自由端或容纳钻头等工具。

运输: 沿床身滑动来移动切削刀具。

刀架: 夹紧并定位切削刀具。

丝杠和进给杆: 协调刀具运动以进行螺纹加工或平滑切割。

添加现代控制装置、快速换档变速箱和数字显示器,车床就成为速度和精度兼具的强大动力。

为什么车床分类很重要?

每个车间处理的任务各不相同:大批量的小零件、一两个巨型轴类,以及每小时更换一次的原型。为一项任务打造的车床可能会拖慢你的速度。

了解主要类别后,您就可以根据任务匹配机器,缩短设置时间,并更快地完成任务。在接下来的部分中,我们将逐一介绍每个主要类别,并注明尺寸、速度、工具和最佳用途。

常见车床类型的快速比较

在决定购买哪款车床之前,先快速浏览一下各种选择会很有帮助。下表列出了最常见的车床类型、它们最擅长的功能、它们处理的工件类型以及一个需要记住的关键缺点。您可以将其作为快速指南,如果需要了解更多详细信息,请阅读全文。

车床类型

它最擅长什么

典型零件尺寸

一键限制

发动机(中心)

适合维修工作和一次性零件的多功能产品

从小到大的轴和套筒

对于大批量运行来说,速度不是最快的

长椅

狭小空间内的精细小工作

小别针、爱好零件

力量和摆动有限

速度(木材/金属)

非常快速的车削和抛光

手掌大小的轻质部件

无需动力进给或螺纹齿轮

工具室

仪表和模具等高精度工作

小型至中型零件

成本比标准车床高

炮塔/绞盘

重复短部分,并准备许多工具

螺母、衬套、配件

设置需要时间;灵活性不如 CNC

CNC 2轴

精确、可重复的零件,程序更改简单

小型到中型工作

需要熟练的编程和更高的预算

瑞士型

细长的部件必须保持刚性

医疗螺丝、表柄

仅适用于小直径

垂直(VTL)

较大、较重的椎间盘难以侧向抬起

泵壳、涡轮壳

占地面积大,成本高

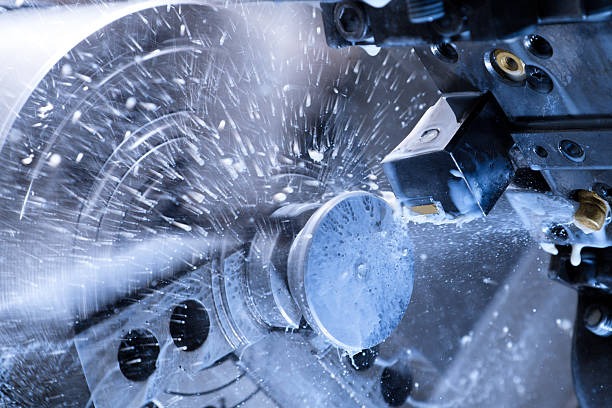

数控车床

计算机数控 (CNC) 通过将每个轴上的电机连接到可编程的“大脑”来改变车削。 数控车床 读取 G 代码文件并以可重复的精度执行每个动作。

核心元素

伺服驱动的 X 和 Z 滑块。

主轴带有反馈传感器,转速范围广。

转塔或组合工具板可快速更换工具。

带有冷却系统和排屑器的外壳。

优势

通过加载新程序,在几分钟内从一个部分切换到另一个部分。

在长期运行中保持严格的公差。

无需特殊齿轮或凸轮即可处理复杂的轮廓、螺纹和凹槽。

收集数据以进行质量控制和预测性维护。

子类型

1. 2轴数控车床: 基本的转动和面对。

2. C 轴或动力刀具车床: 在一个设置中添加铣削、钻孔和攻丝。

3. 多刀塔车床: 两个或三个转塔同时切割,以缩短循环时间。

4. 车铣复合中心(车铣复合): 配备 B 轴头的全五轴加工。

从智能手机外壳到火箭部件,数控车床使生产线保持灵活且经济高效。

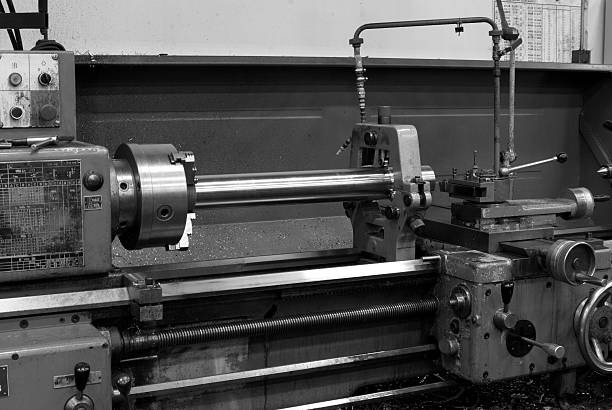

普通车床(中心车床)

普通车床是大多数培训室和车间的核心设备。它的名字可以追溯到蒸汽动力工厂,但如今的机型则采用配备变速驱动器的静音电动机。

特征

摆动(直径容量)从 150 毫米到 1 米或更大。

床长在 500 毫米至 6 米之间。

适用于多种螺距的快速换档变速箱。

手动手轮加上动力横向和纵向进给。

处理一次性零件、维护工作和小批量。

可接受各种卡盘、顶尖、面板和稳定架。

易于学习,非常适合教授基础知识。

轴类维修、衬套、小型模具、原型配件,或任何需要灵活性的任务。如果您需要一台“全能型”车床,就从这里开始吧。

高速车床

高速车床牺牲了强大的马力,换取极高的转速。珠宝商、木工和抛光店都依赖于这种快速的机器。

特征

轻便的床和简单的驾驶。

两到三种皮带选择速度,通常超过 3,000 rpm。

无需动力供给、螺纹齿轮或丝杠。

占地面积小,通常安装在工作台上。

理想的任务

车削木制纺锤、碗或钢笔。

抛光或打磨金属轴。

快速去除小零件的毛刺。

如果您的目标是快速对轻质材料进行表面精加工,那么高速车床就是您的最佳选择。

台式车床

台式车床将强大的金属切削性能融入其框架中,并安放在坚固的桌面上。业余爱好者、钟表匠和小型实验室都欣赏它的便捷性。

特征

摆动:75毫米 – 200毫米。

床长:250 毫米 – 500 毫米。

变速直流或无刷电机。

带有千分表的精密横向滑动装置。

选择的理由

适合狭窄的空间,且不失准确性。

切割黄铜、铝、低碳钢和塑料。

可快速设置精细螺纹加工、滚花加工和端面加工。

许多原型都是在台式车床上开始制造的,然后才转移到大型生产单元。

工具车床

当工件精度要求达到十分之一毫米或更精确时,工具车床就能满足您的需求。它兼具坚固耐用的结构、顺滑的滑轨和极小的主轴跳动量。

特征

经过硬化和研磨的床身导轨。

额外的齿轮范围可实现缓慢、平滑的精加工切割。

内置夹头闭合器可最大程度减少零件跳动。

通常包括所有轴上的数字读数(DRO)。

用例

切割标准量规、夹具和固定装置。

生产模具冲头或模芯。

可重复的准确性至关重要的研究实验室。

是的,您需要为此类课程支付更多费用,但废料和返工节省的费用很快就会偿还成本。

间隙床身车床

想象一下,你正在车削一根长轴,轴的一端附近有一个宽皮带轮。标准床身会碍事。间隙床身车床可以解决这个问题,它允许你移除主轴箱附近的一个部件,从而在较短的长度上获得更大的回转空间。

特征

可拆卸床段使摆动幅度增加 50%–100%。

床的其余部分保持正常的高度和硬度。

非常适合泵壳、船舶螺旋桨轴或大型法兰。

机械师仅在需要时才将部件滑出,以确保日常操作保持严格和一致。

复制车床

仿形车床会根据母版模板或电子轮廓进行加工,然后切割出与之匹配的新工件。想想楼梯扶手、枪托或定制汽车零件,这些零件的每个部件都必须匹配特定的形状,但产量却保持在适度水平。

工作原理

液压或电子传感器沿着图案跟随触针。

信号实时移动横向滑动装置。

该工具只需很少的手动输入即可重现曲线和锥度。

好处

● 减少 复杂轮廓需要手动技能。

加快小批量木材或金属零件的运行速度。

保持手工雕刻的各个部分的一致性。

转塔车床

转塔车床在旋转的转塔上安装六到八个刀具。操作员每次切削后都会将转塔转位,从而缩短了换刀时间,并加快了零件的出产速度。

特征

固定鞍座支撑重型转塔;床身保持短小而坚硬。

● 酒吧 进料器通常将原料推过空心主轴。

多个横向滑动装置可以承载成形工具或切断刀片。

成千上万的配件、衬套、气门杆和其他车削零件需要加工。虽然数控车床如今在大型工厂中占据主导地位,但手动转塔车床在中小批量生产车间仍然很受欢迎,因为这些车间的安装成本至关重要。

绞盘车床

绞盘车床沿用了刀塔的概念,但保留了轻便的滑动式滑枕。这使得刀塔能够快速后退,以便在小型棒料上进行短距离、重复性的加工。

特征

快速手动杠杆进给。

行程有限,因此适合长度小于 75 毫米的零件。

比全转塔车床的摆动幅度更小。

绞盘车床曾经遍布生产螺丝、螺母和仪器零件的工厂。在许多地区,它们仍然为实现大规模生产提供了一条低投资途径。

自动车床

自动车床通过凸轮或伺服驱动完成所有刀具分度、进给和料坯推进操作。操作员只需装载棒料并收集成品零件即可。

特征

日夜一致的循环时间。

紧固件和液压配件等简单零件的产量很高。

一旦设置完成,只需最少的技术劳动力。

限制

凸轮需要时间来设计和研磨。

当零件组合经常变化时,灵活性不如 CNC。

尽管如此,对于大批量的零件来说,自动车床很快就能收回成本。

专用车床

每台专用车床都证明车削技术能够适应最艰巨的工作。

车轮车床

设计用于在不拆卸火车轮轴的情况下重塑车轮轮廓。巨大的回转幅度、强大的马力以及硬化的导轨使其能够平滑而准确地切割钢圈。

曲轴车床

额外的支撑、稳定的支架、偏置卡盘以及定制工具塑造了具有高强度的曲柄。

垂直(VTL)

将轴线翻转至直立位置,以便重力支撑涡轮机壳或泵体等大型圆盘。操作员站在地面上,减轻装载负担。

T型车床

这种车床因其T形床身而得名,用于车削造纸厂或钢铁厂使用的长卷。一个横向滑台位于主轴箱附近,另一个则位于长床身之上。

多轴车床

想象一下,六个工位围成一圈,每个工位都装有各自的零件、刀具和进给系统。滚筒分度,每个工位同时切割。旋转一圈后,六个完整的零件就会落下。

特征

适用于直径小于 30 毫米的螺钉、销钉和衬套。

存在凸轮控制或 CNC 控制版本。

循环时间短至几秒钟。

当数百万个相同的零件证明更高的资本成本是合理的时候,跨国公司仍然会选择多主轴车床。

瑞士型车床

瑞士车床引导棒料穿过紧密的滑动导套。切削刀具的位置非常靠近支撑点,从而防止细长部件弯曲。

特征

处理直径从 0.3 毫米到 32 毫米。

最多 12 个或更多轴可用于交叉钻孔、铣削和开槽。

副主轴抓住零件,允许进行反向加工。

瑞士车床在制表业、医疗螺丝和电子连接器等依赖小巧、精确、纤细形状的领域中占据主导地位。

选择合适的车床

购买车床时,请根据以下因素将机器与工作负荷进行匹配:

1. 工件尺寸: 测量挥杆幅度、长度和重量。

2. 体积: 大批量生产有利于 CNC 或自动化类型;一次性生产则倾向于发动机或台式车床。

3. 宽容需求: 工具室或 CNC 机器比高速车床具有更严格的限制。

4. 材料: 坚韧的合金需要更大的马力和刚性床身。

5. 占地面积和功率: 检查占地面积和电力供应。

6. 技能等级: 手动车床需要动手技能;CNC 需要编程知识。

7. 预算: 将工具、固定装置和培训添加到购买价格中。

清晰的零件和增长计划清单使得选择更加容易,并可避免代价高昂的疏忽。

每台车床的安全规范

良好的习惯可以保护工人和机器免受伤害和停机。

穿着舒适的衣服并佩戴护目镜。

保持碎屑清洁;使用刷子,而不要用手。

每班检查工具的锋利度和正确的高度。

开始之前设置防护装置和盖子。

切勿将卡盘钥匙留在原处。

远离旋转的枪托末端。

使用正确的切削速度以避免刀具破损。

测量或更换工具之前请关闭电源。

结论

车床最初只是简单的脚踏主轴,如今已发展成为智能互联的加工中心。每种类型——发动机式、高速式、工作台式、工具室式、刀塔式、绞盘式、自动式、数控式等等——都通过解决一系列明确的问题而赢得了自己的一席之地。

了解这些差异后,您就能找到机床与任务之间的匹配,提高生产力,并在车间重组过程中汲取其他灵感。本指南提供的信息可以帮助您确定需求强度、提出正确的问题,并自信地进行投资。只要您做出正确的选择,您的车间就能永远受益于一台优质的车床带来的利润。
