用于数控机床精度测试的五轴球杆仪

五轴球杆仪测试是目前最先进的诊断工具，适用于 数控机床 它能够应对各种复杂情况，涵盖所有多轴运动。它可以精确定位不同类型的误差，包括几何误差、伺服电机不匹配导致的分离，以及任何降低加工产品质量的结构缺陷。

此外，操作人员可以在实际生产之前，按时间序列的方式执行轴之间的圆弧插补测试。该工艺在确保精度恒定的同时，最大限度地减少了停机时间，并提高了微米级精度要求的行业中零件的精度水平。

什么是五轴球杆试验？

对五台机床进行球杆仪测试是一种有效的诊断程序，它通过测量圆周运动轨迹来检查数控机床的几何精度，从而确定其实际运动性能。该测试使用两端带有精密滚珠的伸缩式球杆仪。

然后，通过将其固定在工作台上的固定点和机床主轴之间，刀具会沿着预设的圆形路径运动。传感器会记录任何与完美圆弧的偏差。测量数据将突出显示诸如齿隙、对准问题或伺服失配等误差。

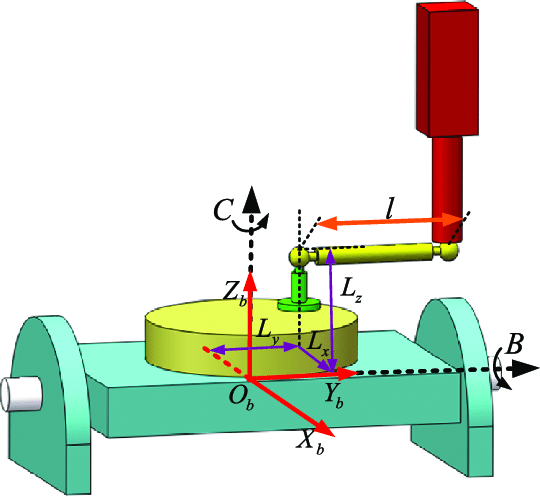

现在，该测试扩展了旋转轴和倾斜轴，采用 5 轴配置，这使得测试稍微复杂一些，但在了解机器的整体健康状况方面却更加强大。

为什么球杆试验对五轴数控机床很重要？

现代数控加工对精度要求很高，尤其是在公差要求严格、零件结构复杂的情况下。即使维护保养得当，随着时间的推移，导轨、轴承或旋转接头仍可能出现更明显的磨损趋势。

球杆仪测试能更早地发现这些问题，并绘制出所有轴在运动过程中的运动轨迹图。例如，如果旋转轴的角度略有偏差，就会表现为偏离圆形轨迹。

通过定期进行此项测试，人们可以了解到以下信息：

• 及早发现几何和动态误差。

• 减少停机时间。

• 保持加工精度。

• 避免代价高昂的返工或拒收。

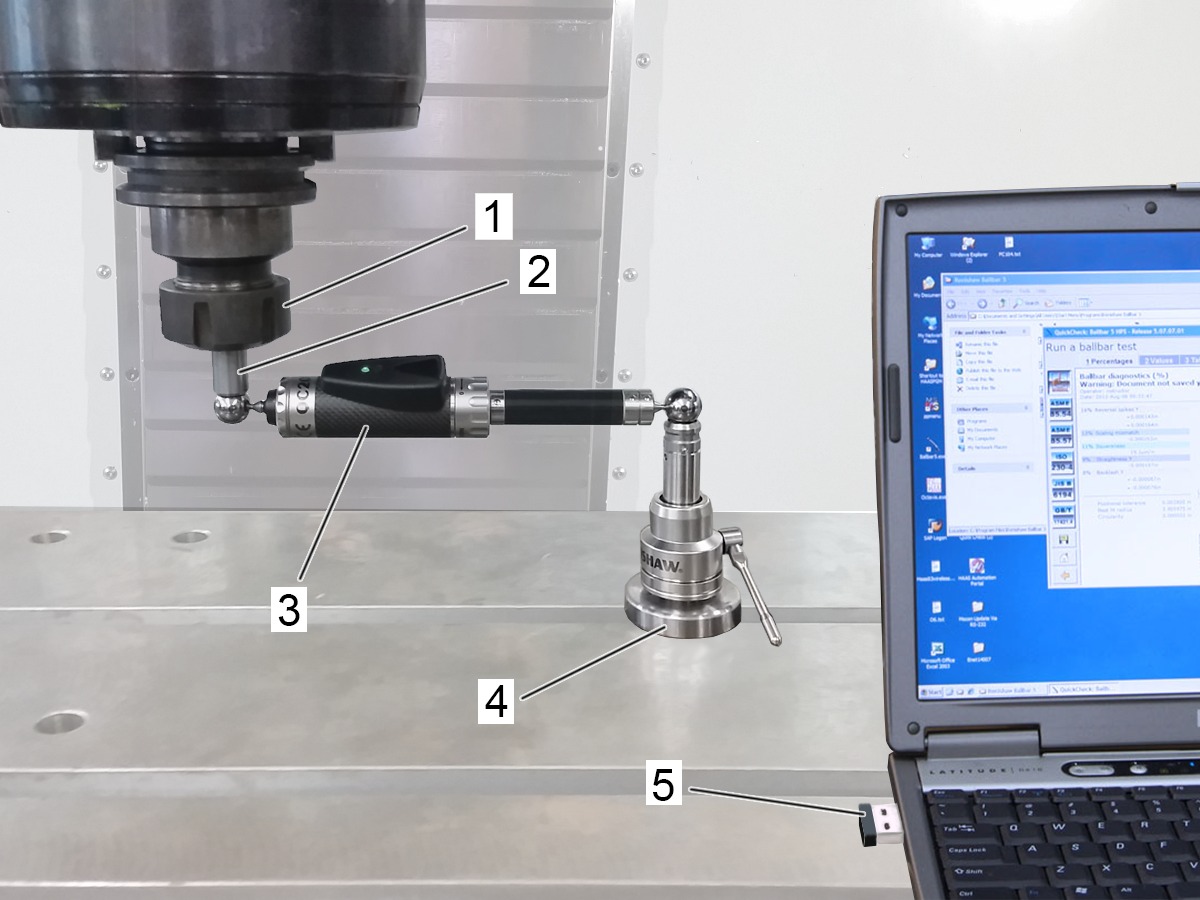

球杆试验系统的组成部分

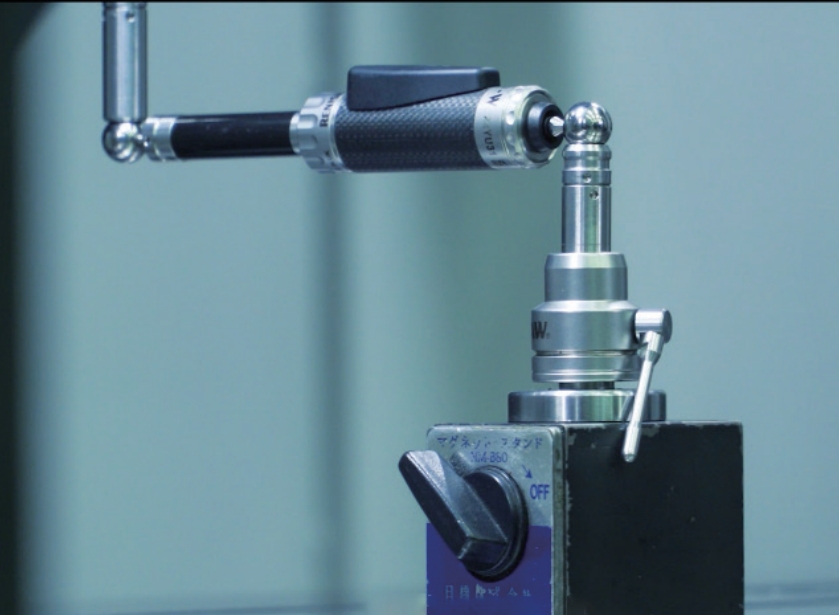

伸缩杆

伸缩杆是球杆仪测试系统的核心部件。它是一种精密线性传感器，用于测量数控机床执行圆周运动时距离的微小变化。伸缩杆检测到的任何偏差都表明系统存在定位误差或机械缺陷。它具有极高的灵敏度，能够实时记录运动变化，从而实现对机床性能的精确诊断。

磁性杯

在测试过程中，磁性杯将精密钢珠牢牢固定到位。它们负责维持杆端与机器部件之间牢固稳定的连接。这些磁性杯哪怕出现最轻微的磨损、污垢或错位，都可能导致读数不准确或数据失真。因此，为了确保测试的可靠性，必须定期检查和清洁磁性杯。

校准球

在测试过程中，校准球用作刚性且稳定的参考物。它成为伸缩杆测量的几何基准，确保所有记录的数据均以已知的高精度标准为参考。如果校准得当，校准球可以保证整体测试精度，同时最大限度地降低测量不确定性。

安装夹具

安装夹具在将球杆系统与数控机床主轴和工作台对准方面起着至关重要的作用。正确的对准能够确保从球杆上测得的数据反映的是机床的真实运动，而不是设置过程中产生的测量误差。高质量的夹具可以消除振动、防止滑动，并提高测试过程的整体一致性。

数据采集​​软件

这些前端工具能够处理来自伸缩杆的原始信号，并将其转换为可视化的误差图或诊断图表。此类图表有助于识别机械问题，例如间隙、伺服滞后或垂直度误差。

如今，软件包能够生成深入的分析报告，帮助技术人员进行机器故障排除和校准。

五轴球杆试验的工作原理是什么？

球杆仪测试基于一个简单而有效的原理。机器沿圆周运动，传感器在运动过程中测量半径的偏差。

通常情况下，流程如下：

• 球杆安装在工作台上的参考点和主轴上的支架之间。

• 数控机床被编程为沿圆形路径运动。

• 当主轴沿圆周运动时，会测量出与完美半径的任何偏差。

• 软件会将这些信息转换成极坐标图或偏差图。

所描述的圆弧越小且越均匀，数控机床的精度就越高。在五轴系统中，同样的测试方法也适用于旋转轴，以验证倾斜和旋转精度。

测试期间测量的关键参数

五轴球杆仪测试测量不同的参数，这些参数被认为是数控机床几何精度性能的关键指标。每个参数都能提供关于机床整体健康状况和运动质量的具体信息。

圆周偏差

圆周偏差是指机器实际运动轨迹与预定圆周运动轨迹之间的差异。如果圆周偏差较大，可能的原因包括几何误差或轴线未对准。

毋庸置疑，多轴加工中，圆周偏差必须极小才能保证零件尺寸精度。有限的圆周偏差能够增强加工过程的可靠性。

反弹

反冲是指机器在路径改变过程中产生的间隙或运动损失。其原因可能是部件磨损、联轴器松动、伺服系统调谐不当，或这些因素的组合。过大的反冲会导致尺寸误差、表面光洁度问题或零件质量不稳定。

方正度

垂直度定义了两个相互垂直的轴线与机床的交点精度。这两个轴线上的任何偏差都会导致加工角度或角度零件时出现误差。

持续进行球杆试验有助于检测垂直度。即使出现问题，也可以进行干预并加以纠正，从而提高几何精度。

反转尖峰

当数控机床快速改变方向时，位置误差突然出现峰值称为反转尖峰。这表明伺服系统存在滞后、机械间隙或轴运动不同步等问题。

跟踪反转尖峰，以帮助技术人员调整控制系统并提高机器响应速度。

比例失调

当协调运动过程中一个轴的移动速度略快或略慢于另一个轴时，就会出现比例失调。这种失调会导致圆周插值不准确，从而造成尺寸误差。

检测和纠正比例尺不匹配可保证不同轴上的运动平稳同步。

执行五轴球杆试验的详细步骤

测试操作步骤。由于该测试对有效性的准确评估具有很高的精确度，以下是完整的操作步骤：

1. 准备工作

数控机床必须预热至设定温度。这可以减轻热膨胀引起的误差，从而确保在稳定的运行条件下进行机械性能测定。

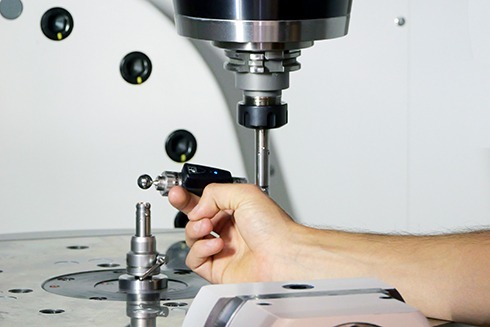

2. 安装球杆

球杆装置通过磁性或机械方式安装在机床主轴和工作台之间。安装时应确保球杆的两端牢固固定。安装完成后，测试过程中不会出现振动或位移。

3. 对齐

精确设置机器的空间参考点，使其与中心线或参考位置对齐。如果对准不当，所有机器运动和测量结果都会反映设置误差，而无法真实反映机器几何形状。

4. 编写测试程序

将圆周运动程序加载到数控系统中。该程序控制机床沿精确的圆周路径运动。它通常沿着不同的半径和轴组合（XY、YZ、XZ 等）运行。

5. 测试执行

根据预设程序进行球杆试验。对于五轴机床，试验还应包括旋转运动。此外，试验还应倾斜轴以检查同步性和平行轴控制。

6. 数据收集

球杆系统将记录测试过程中与实际圆形路径的偏差。保存所有循环的屏幕截图和测试结果，以便后续查看。

7. 数据分析

应使用球杆分析软件对记录的数据进行评估。将结果与公差标准或制造商规格进行比较，以识别任何几何误差、间隙、垂直度变化或伺服失配。

球杆试验可检测到的常见误差

反弹：

当驱动部件存在微小间隙或游隙时，就会出现这种情况。机器改变方向时，会感觉运动有延迟，导致精度降低和运动不均匀。反向间隙通常会影响轮廓加工精度，尤其是在精加工过程中，其大小可能足以在加工表面上产生可见缺陷。

伺服不匹配：

当机器的各个轴以不同的速率加速或减速时，就会发生伺服失配。这会导致圆周运动轨迹扭曲，刀具运动变得非常不稳定。它还会对伺服电机和驱动系统造成额外的机械应力，进而影响机器的加工性能和可靠性。

正方形误差：

当机床的线性轴并非完全垂直时，就会出现这种误差。它会导致角度误差，进而造成加工零件整体几何形状的变形。即使是轻微的垂直度偏差，也会在多轴加工中造成尺寸差异，尤其是在加工精密零件时。

旋转轴偏差：

当旋转轴或倾斜轴无法旋转到合适的角度时，就会出现偏差。这会导致刀具方向误差，尤其是在精细复杂的五轴加工中。这种偏差会严重影响曲面和复合角度孔的加工精度。

机械游戏：

机械间隙是由于螺丝松动、轴承磨损或其他机械部件松动造成的。这会导致振动和不稳定，直接影响加工精度。机械故障持续运行还可能导致部件过早失效或零件质量不稳定。可以通过重新校准和更换部件来调整参数，从而纠正误差。

准确进行球杆测试的技巧

为了获得可靠的球杆试验的最佳结果，应考虑以下最佳实践：

●测试前务必先预热机器。

●环境应始终保持稳定，尤其是在温度和湿度方面。

●安装前清洁主轴、工作台和夹具。

●读数不应受震动或气流影响。

●根据机器的工作区域选择合适的球杆长度。

●定期重新校准球杆。

常规五轴球杆试验的优势

更高的准确率：

测试失败反而能确保机器几何形状保持良好的对准状态。产品将以更严格的公差生产。总之，更精确的对准能提高每个生产零件尺寸的重复性，使其符合标准尺寸。

减少停机时间：

球杆试验能够帮助您监测、检测并预防因硬磨损导致的过早失效。通过检测偏差，可以减少突发故障，从而缩短计划外维护时间，最大限度地减少生产中断，并提高车间整体效率。

提高生产力：

一台调校良好的机器能够正常运转，不会出现任何故障。加工周期将会缩短，整体加工效率将会提高。更高的生产效率意味着操作人员能够在不影响零件质量的前提下获得更高的产量。

降低废品率：

测试可以消除尺寸误差，从而减少零件报废和材料浪费。加工精度的一致性有助于节省原材料和生产时间，直接降低制造成本。

延长机器寿命：

Small公司能在机械过载造成损坏之前找到完美的修复方案，从而延长数控机床的整体使用寿命。正确的校准能使部件保持在最佳负载下，进而防止其长期磨损。

质量合规性：

定期测试确保机器符合 ISO 230-4 和 ANSI B5.54 等国际精度标准，从而保证高质量的生产。符合标准也意味着赢得客户的信任，并满足精密加工的认证要求。

利用球杆试验数据进行预测性维护

五轴球杆仪测试并非仅用于现场故障诊断，它也是长期预测性维护的一部分。长期记录测试结果可以反映机器性能的逐渐变化，例如，如果滚珠丝杠或导轨即将磨损，则测试结果可能显示偏差增大。

预测性地使用球杆仪数据可以让维护团队执行以下操作：

• 安排及时更换零部件。

• 避免突发故障。

• 根据机器实际运行情况定制保养周期。

关于球杆试验的常见误解

完整诊断方法

平衡运动误差、伺服不平衡和几何误差是球杆仪测试的一部分。圆周运动结果表明，分析可以检测到常规校准中隐藏的故障。

需要进行补充机械评估

球杆试验非常有效，能够检测出误差。然而，重大偏差的真正根源永远无法通过物理方式揭示。如果试验报告中出现重大问题，则需要进行更详细的检查。纠正性分析对于识别和修复根本问题仍然十分重要，例如轴承磨损或轴线错位。

高效测试，最大限度减少停机时间

另一种误解是球杆仪测试耗时过长。事实上，大多数标准测试，包括设置和分析在内，只需20到30分钟即可完成。因此，快速高效的诊断工具才是减少机器停机时间的关键。

适用于各种数控机床

球杆仪测试原理可推广至所有类型的数控机床，包括三轴、四轴和五轴系统。它们都采用相同的圆周运动定位精度评估方法，并对机床在各种配置下的性能进行分析。

结论

五轴球杆仪测试是数控机床中一种简单而有效的诊断方法，用于维护加工精度和性能。通过测量圆周偏差，及早发现机械故障，可以确保质量一致性，减少停机时间，并延长机床的使用寿命。定期进行测试是一项明智的投资，能​​够确保每位制造商的五轴数控系统拥有精准可靠的性能。
