如何选择适合大型工件的龙门加工中心

重载、长行程加工和复杂的装配都会影响精度、效率和生产成本。选择错误的设备 龙门加工中心 可能导致行程不足、切割稳定性差或不必要的投资。

但是，如何才能知道哪台机器最适合您的工件呢？您应该关注工作台容量、机器刚性、主轴性能还是龙门架结构？

本指南将带您了解选择龙门加工中心时需要考虑的关键因素，帮助您将机器规格与实际加工需求相匹配，避免代价高昂的购买错误。

首先，确定您的工件要求

在选择龙门加工中心之前，您需要了解工件的具体要求。零件的尺寸、重量、材料和加工工艺都会直接影响您所需的机器尺寸、结构和性能。

工件尺寸和重量

首先确定你计划加工的最大、最重的工件。不要仅仅根据X轴、Y轴和Z轴的行程来选择机床。

请考虑以下因素：

• 工件尺寸： 测量最大长度、宽度和高度，包括任何突出部分。
• 总负载： 计算工件、夹具和夹紧装置的总重量。
• 夹持空间： 留出足够的空间，以便安装夹具、取用工具和安全装载货物。
• 加工范围： 确保主轴能够不受干扰地到达所有需要的表面。

例如，加工长度为 3000 毫米的工件并不意味着 X 轴行程为 3000 毫米的机床就足够了。您还必须考虑刀具路径和加工间隙。

工件材料和加工操作

不同的材料和切割工艺对机器的要求也不同。

如果您的生产既涉及重型粗加工又涉及精密精加工，请选择一台能够在重负载下保持切削稳定性并满足您所需精度的机器。

精度和生产要求

一台适合你工件的机器未必能满足你的生产目标。你还需要考虑加工精度和生产规模。

问问自己：

• 您需要达到怎样的尺寸公差和表面光洁度？
• 你们是加工单个零件、小批量零件还是重复订单？
• 一次设置可以完成多个操作吗？
• 您未来的项目是否会涉及更大或更重的工件？

对于高精度零件，要注意机器几何形状、热稳定性和重复性。

对于连续生产，还要考虑换刀能力、切屑清除能力和机器可靠性。

选择合适的龙门式机床结构

龙门加工中心的结构会影响其处理重载、保持切削稳定性以及利用车间空间的能力。最佳选择取决于工件在加工过程中能否安全移动以及所需的加工间隙。

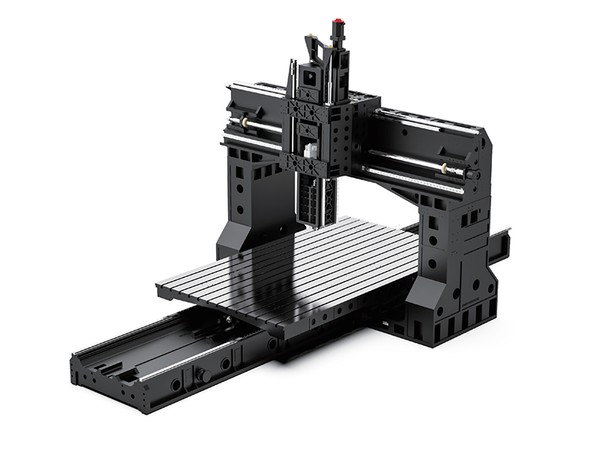

移动工作台龙门加工中心

在移动工作台设计中，龙门架保持静止，而工作台沿 X 轴移动工件。

这种结构适用于大型模具、机械零件和铸件，只要其尺寸在工作台的承重能力范围内即可。固定式龙门架为重型铣削和精密加工提供了稳定的结构。

然而，随着工件重量的增加，移动负载也会增加。您必须考虑工作台的承载能力、轴的性能以及工作台移动所需的额外占地面积。

移动立柱式龙门加工中心

移动立柱式龙门加工中心保持工作台静止，而龙门结构则沿着机床床身移动。

这种设计特别适用于超长或超重的工件，例如机床床身、大型结构框架和工业设备部件。

由于工件保持静止，因此在加工过程中可以避免移动数吨重的材料。但是，仍然需要检查龙门架的刚性、可用行程和安装空间。

固定梁与可调横梁

横梁设计决定了垂直净空高度和加工灵活性。

• 固定梁： 提供固定的结构布置，适用于工件高度相近且可用间隙足够的情况。
• 可调节横梁： 允许您调整横梁高度，以适应更高的工件或不同的加工设置。您还必须在所需的横梁位置检查刚性和加工性能。

查看关键机器规格

选定合适的龙门架结构后，下一步是检查机器规格是否符合您的实际加工需求。更大的机器并不总是意味着更好的性能。重点关注影响工件加工能力、切削稳定性和加工精度的参数。

X、Y 和 Z 轴行程

轴向行程决定了切削刀具相对于工件的移动距离。然而，机床行程并不等同于可用加工空间。

• X轴： 必须涵盖所需的加工长度，包括刀具进刀和超行程。
• Y轴： 必须提供足够的活动空间，以达到完整的加工宽度。
• Z轴： 必须满足加工深度、刀具长度和安全退刀动作的要求。

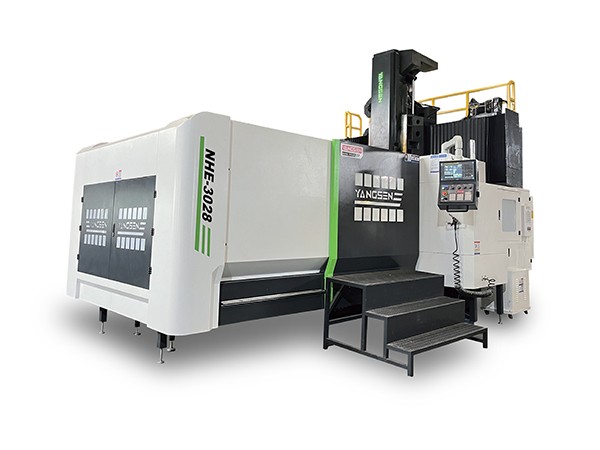

工作台尺寸和承重能力

你的工作台必须能够支撑工件及其夹具，且不得超过机器的额定承载能力。

检查工作台尺寸、最大载荷、T型槽布置和允许的载荷分布。重心不均匀的重型工件可能需要额外的支撑或特殊的夹具。

龙门架宽度和垂直净空

常见的购买错误是只检查轴行程，而忽略立柱之间和主轴下方的物理空间。

请注意：

• 列间距： 工件和夹具必须能够通过可用的开口。
• 主轴到工作台的距离： 必须能够适应工件高度、夹具、刀架和切削刀具。
• 工具辅助功能： 确保主轴能够无干涉地到达工件边缘附近的加工区域。

一台机器可能具有足够的轴向行程，但仍然无法安全地容纳您的工件。

主轴功率、扭矩和转速

主轴的选择应取决于工件材料和切削操作。

对于钢材或铸铁的重型粗加工，应优先考虑在所需切削速度下提供足够的扭矩和稳定的动力输出。对于铝材加工或精加工，更高的主轴转速可能更为重要。

不要仅根据主轴最大转速或电机功率来比较机器。要了解实际的切削性能，还应查看其扭矩和功率曲线。

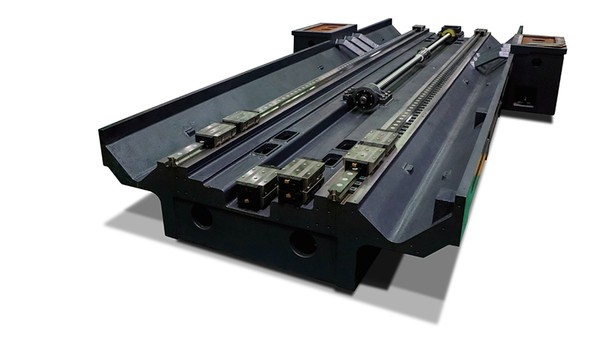

导轨和机器刚性

大型工件通常需要较长的切削路径和较高的材料去除率。机床刚性直接影响振动、切削稳定性和表面光洁度。

• 线性导轨： 通常支持更高的进给速度和更平稳的轴向运动。
• 箱形导轨： 由于其承载特性和阻尼性能，常被选用于重型切割。
• 机器结构： 立柱设计、横梁刚度、滑块刚度和基础支撑也会影响切削稳定性。

定位精度和重复性

较大的加工尺寸使得精度控制更具挑战性，尤其是在长行程距离上。

检查定位精度和重复性，但请记住，这些值并不能直接代表成品零件的精度。

对于精密大型零件加工，还要考虑热补偿、机床几何形状、夹具稳定性和测量方法。

根据您的加工工艺选择合适的机器配置

合适的机器配置取决于您需要完成的加工操作。附加功能可以提高加工效率，但不必要的选项会增加您的投资成本。

• 三轴加工与五轴加工： 三轴机床适用于平面加工、钻孔和基本铣削。如果您的工件需要加工斜面或进行多面加工，请考虑使用四轴机床。 五轴加工 配置或额外的旋转头。
• 铣削头： 直角铣头和万能铣头可以减少装夹次数，加工不同的表面，尤其适用于难以重新定位的大型工件。
• 自动换刀装置（ATC）： 如果您的工艺流程涉及多种铣削、钻孔和攻丝工具，那么 自动换刀装置 可以减少人工干预，提高生产效率。
• 探测和工具测量： 工件探针有助于对准和测量，而刀具设定器可减少手动刀具设置并检测刀具长度变化。

在选择可选设备之前，请列出工件所需的所有加工步骤。优先考虑能够减少重复夹紧、提高精度和缩短加工时间的配置，而不是为很少使用的功能付费。

如何选择杨森龙门加工中心

选择适合您应用场景的机器

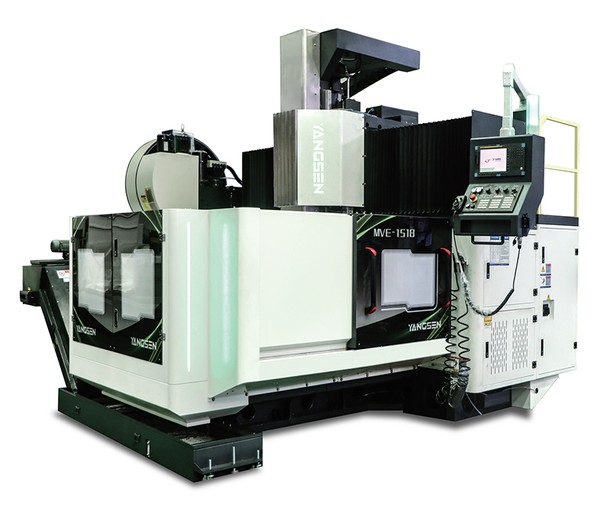

• 适用于中大型模具和铸件： 如果您需要结构紧凑、刚性足够的龙门架用于铣削、钻孔和镗孔，请考虑 M 系列。
• 对于较大的结构部件： N系列提供更长的行程和更大的工作台选项，用于加工超大尺寸零件。
• 适用于高强度重型切割： X 系列提供重型导轨和方形滑块配置，适用于高切削负载。

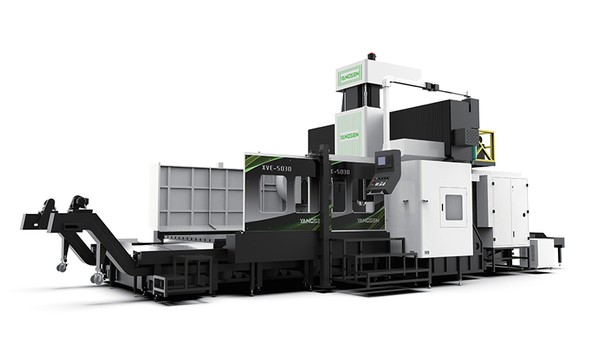

• 对于超长或超重的工件： 移动式双柱 XVP/XHP 系列允许龙门架移动，而工件保持静止。
• 对于复杂的铝制部件： K 系列提供五轴配置，可减少加工多个表面时的重新定位次数。

购买龙门加工中心前需要检查哪些方面

购买龙门加工中心之前，除了技术规格之外，您还应该核实更多信息。确保机器符合您的车间环境、加工要求和长期生产需求。

• 加工能力： 请提供工件图纸，并确认机器能够完成所有必要的加工工序。如有必要，请申请加工测试。
• 安装要求： 检查机器的尺寸、地基要求、电源以及装载和维护所需的空间。
• 总投资成本： 不仅要比较机器价格，还要比较运输、安装、可选设备、维护和运营成本。
• 售后支持： 确认技术援助、备件、操作人员培训和维护服务的可用性。

常见问题解答

问：龙门加工中心的尺寸应该比我的工件大多少？

答：机床必须提供足够的空间来容纳工件、夹具以及整个加工过程。每个应用场景的尺寸要求并不固定。您应该检查轴行程、立柱间距、主轴间隙以及刀具的可操作性。

问：移动立柱式龙门加工中心是否更适合加工重型工件？

答：移动立柱式龙门加工中心通常更适合加工超重或超长的工件。其固定的工作台无需在加工过程中移动工件。但是，如果您的工件在其承载能力和行程范围内，移动工作台设计可能更具成本效益。

问：一台龙门加工中心能否同时完成粗加工和精加工？

答：是的，配置合理的龙门加工中心既可以进行大重量粗加工，也可以进行精密精加工。大重量切削需要足够的主轴扭矩和机床刚性，而精加工则取决于定位精度、热稳定性和振动控制。

问：我应该选择三轴还是五轴龙门加工中心？

答：对于标准的铣削和钻孔，选择三轴机床；对于复杂曲面和多角度加工，选择五轴机床。三轴机床通常足以加工平面和基本操作。五轴配置可以实现更多加工角度，减少复杂工件的重复装夹次数。

问：购买龙门加工中心之前，如何验证其精度？

答：最可靠的方法是查看精度检验报告，并要求使用代表性工件进行加工试验。检查实际切削条件下的定位精度、重复性和加工结果。对于大型精密零件，还应考虑热稳定性和长行程精度。

问：在申请龙门加工中心报价时，我应该提供哪些信息？

答：您需要提供工件图纸、尺寸、重量、材料、公差和加工要求。同时，请提供您的产量、首选数控系统以及任何特殊刀具需求。完整的信息有助于供应商选择合适的机床、推荐必要的配置并准备准确的报价。

结论

选择合适的龙门加工中心首先要了解工件的要求。尺寸、重量、材料和加工操作决定了您所需的机床结构、行程范围、主轴性能和配置。理想的选择应在加工能力、精度、效率和长期运营成本之间取得平衡。
