在数控加工中，换刀速度慢会严重降低生产效率。
如果您的机器经常停机更换刀具，循环时间就会延长，加工效率就会下降，自动化生产就会变得困难——尤其是在加工需要多种刀具的复杂零件时。
这就是为什么自动换刀装置（ATC）在现代数控机床中如此重要的原因。
然而，不同类型的自动换刀装置各有优势。有些侧重于…… 更快的刀具更换速度 一些提供 更大的工具容量而另一些则是为……而设计的。 小型机械或重型机械.
了解不同类型自动换刀装置 (ATC) 的区别可以帮助您选择更适合您生产需求的数控机床。
自动换刀装置（ATC）是数控机床中使用的一种系统，用于在加工过程中自动更换切削刀具，无需人工操作。
当加工程序需要使用不同的刀具进行钻孔、铣削、攻丝或镗孔时，自动换刀装置 (ATC) 会快速卸下当前刀具并将下一把刀具装入主轴。这样，机床就能在不中断生产的情况下继续加工。
典型的自动换刀装置通常包括：
与手动换刀相比，自动换刀系统具有以下优势：
如今，自动换刀装置广泛应用于立式加工中心、卧式加工中心、龙门加工中心等。 五轴数控机床尤其对于需要在一次装夹中完成多次加工操作的零件而言更是如此。
不同的数控机床根据加工要求、刀具数量、生产效率和机床结构，采用不同的自动换刀系统。以下是数控加工中心中最常用的几种自动换刀系统类型。

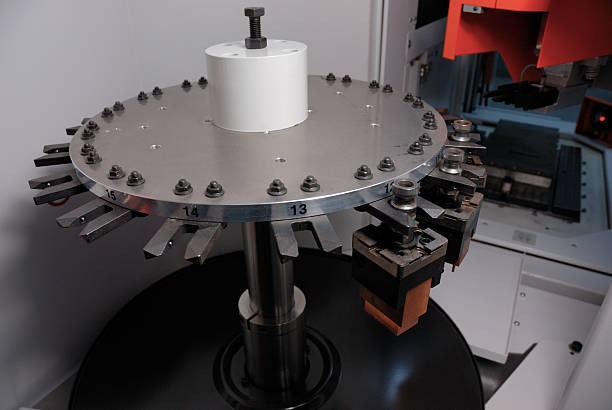

伞式自动换刀装置通常用于中小型企业。 立式加工中心.
刀具垂直排列在圆形刀库中，换刀时主轴直接移动到刀具位置。
优势：
局限性：
常见应用：
臂式自动换刀装置利用机械臂在主轴和刀库之间自动交换刀具。
这是高速数控加工中心中最常用的自动换刀系统之一。
优势：
局限性：
常见应用：

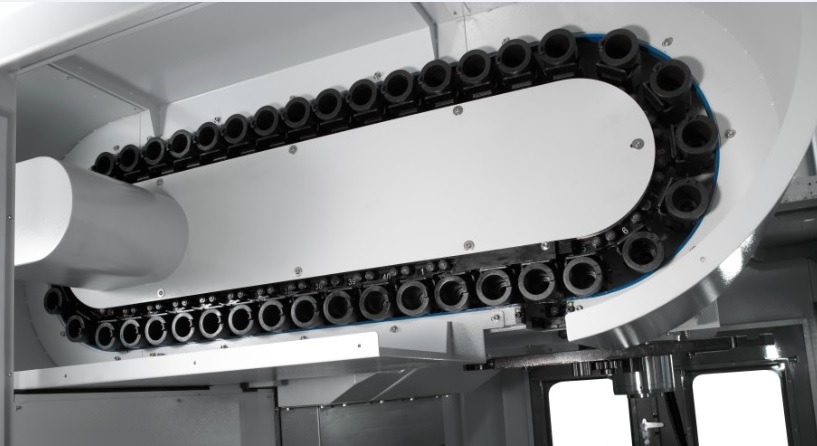

链式自动换刀装置采用链条驱动的刀库，具有较大的刀具存储容量。
这种设计常用于加工过程中需要大量刀具的大型数控机床。
优势：
局限性：
常见应用：

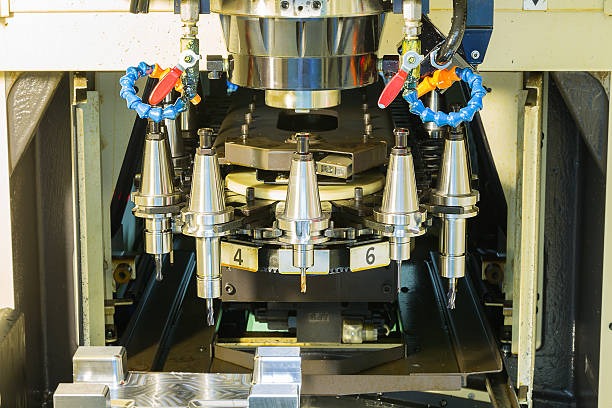

转盘式自动换刀装置采用安装在主轴旁边或上方的旋转圆形刀库。
它广泛应用于中型数控加工中心。
优势：
局限性：
常见应用：

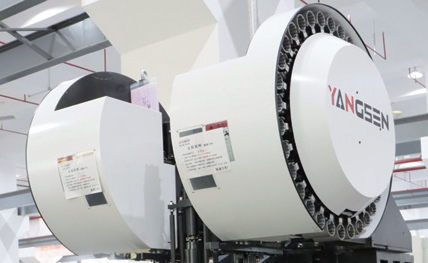

滚筒式自动换刀装置将刀具收纳在旋转的滚筒结构周围。
这种类型的刀具是为需要较快刀具定位速度的紧凑型机床设计的。
优势：
局限性：
常见应用：

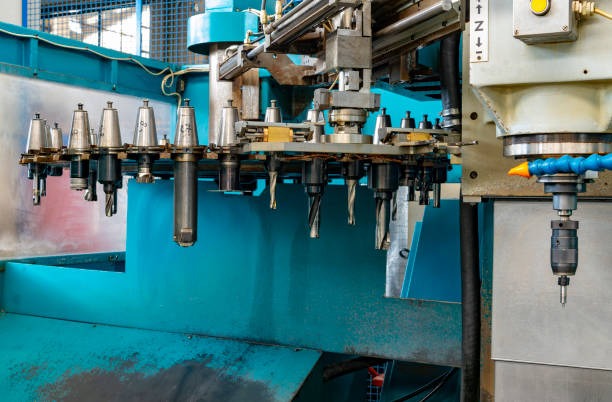

直线型自动换刀装置将刀具排列成直线型刀架，而不是圆形刀库。
这种类型通常用于定制数控机床或特殊加工系统。
优势：
局限性：
常见应用：
不同类型的自动换刀装置在换刀速度、刀具容量、机床尺寸和加工应用方面各有优势。选择合适的自动换刀装置取决于您的生产需求和加工环境。
空中交通管制类型 | 换刀速度 | 工具容量 | 机器空间 | 成本 | 最适合 |
伞型空中交通管制 | 慢的 | 低的 | 袖珍的 | 低的 | 小型立式加工中心和轻型加工 |
臂型自动火控系统 | 速度非常快 | 中高 | 中等的 | 更高 | 高速自动化加工 |
链式ATC | 快速地 | 非常高 | 大的 | 高的 | 复杂加工和大型数控机床 |
旋转式 ATC | 中等的 | 中等的 | 袖珍的 | 中等的 | 通用数控加工 |
鼓式自动换气门 | 中速至快速 | 中等的 | 袖珍的 | 中等的 | 紧凑型加工中心 |
线性型自动终端控制 | 慢的 | 中等的 | 安装长度 | 中等的 | 定制数控系统 |
如果生产效率是首要考虑因素，那么机械臂式自动换刀系统通常是最快的，因为它们可以通过机械臂快速更换刀具。
伞式和直线式自动换刀装置速度较慢，因此更适合轻型加工应用。
链式自动换刀装置提供最大的刀具存储容量，更适合需要大量切削刀具的复杂零件。
伞式自动换刀装置的刀具容量通常有限，更适合简单的加工任务。
伞式、旋转式和滚筒式自动换向器结构更紧凑，适合安装空间有限的机器。
链式自动换刀装置由于其更大的弹库结构，需要更多的机器空间。
伞式空中交通管制设备通常是最经济的选择。
臂式和链式空中交通管制器由于速度更快、容量更大、结构更复杂，因此成本更高。
没有哪一种自动换刀装置是“最好”的。
对于结构紧凑、经济高效的加工，伞式或转盘式自动换刀装置是常见的选择。
对于高速生产，臂式自动换刀装置更合适。
对于大型零件和复杂加工，链式自动换刀装置可提供更好的灵活性和更大的刀具容量。
合适的自动换刀装置取决于您的加工要求、生产量和自动化目标。
并非每台数控机床都需要大型或高速自动换刀装置。合适的自动换刀装置取决于您在日常生产中实际的零件加工方式。
如果主要加工简单的零件，且刀具数量不多，那么紧凑型自动换刀系统通常就足够了。但如果加工涉及多道工序、频繁换刀或生产周期较长，那么高容量的自动换刀系统就显得尤为重要。
在选择空中交通管制系统时，需要考虑几个关键因素。
在大批量生产中，每一秒钟的换刀时间都会影响整体加工效率。
更快的自动换挡系统有助于缩短循环时间
缓慢的换刀速度会增加机器的空闲时间
高速加工通常需要更快的自动换刀性能
当生产速度是首要考虑因素时，通常会使用臂式自动换向器。
不同的零件需要不同数量的切削刀具。
对于简单的零件加工，小型刀库可能就足够了。但是，复杂零件的加工通常需要：
大型自动换刀系统有助于减少人工换刀，提高加工连续性。
稳定的自动换刀系统对于加工精度和长期可靠性至关重要。
刀具定位不准或刀具更换不稳定可能导致：
对于长周期生产而言，自动换刀装置的稳定性通常比换刀速度更重要。
有些空中交通管制系统需要更大的安装空间。
小型机床通常使用伞式或转盘式自动换刀装置，而大型加工中心可以支持链式系统，具有更高的刀具容量。
机器结构直接影响可安装哪种类型的空中交通管制设备。
更复杂的空中交通管制系统通常需要更多的维护。
在选择空中交通管制设备之前，许多制造商还会考虑以下因素：
更简单的空中交通管制系统可以减少维护停机时间和操作复杂性。
不同行业对空中交通管制的要求各不相同。
模具加工通常需要更快的刀具切换速度。
航空航天加工通常需要更大的刀具容量
一般精密加工可能更注重成本效益。
自动化生产线需要稳定、长周期的运行。
选择一台能够满足您实际生产需求的自动换模器比仅仅选择最大的系统更重要。
最常用的自动换刀装置类型是什么？
机械臂式和转盘式自动换刀装置是数控加工中心最常用的两种类型。机械臂式自动换刀装置适用于高速加工，而转盘式自动换刀装置因其成本和性能均衡，被广泛应用于通用立式加工中心。
哪种自动换刀装置最适合高速加工？
臂式自动换刀装置通常是高速加工的最佳选择，因为它们能够更快地更换刀具并减少非切削时间。它们广泛应用于模具加工、航空航天零件加工和自动化生产。
自动换刀装置最多能容纳多少把刀具？
刀具容量取决于自动换刀装置（ATC）的设计。小型伞式自动换刀装置可容纳12-24把刀具，而大型链式系统可存储60把甚至100把以上的刀具，以满足复杂的加工应用需求。
为什么大型数控机床使用链式自动换刀装置？
大型数控机床通常加工需要多种切削刀具的复杂工件。链式自动换刀装置可提供更大的刀具容量和更好的灵活性，适用于长周期加工和多工序操作。
自动换刀装置故障的原因是什么？
常见的自动换刀装置（ATC）故障包括刀具定位误差、传感器故障、润滑不足、机械部件磨损以及刀架安装不当。定期维护有助于提高ATC的可靠性并减少机器停机时间。
空中交通管制系统应该多久维护一次？
定期检查和维护对于保证自动换刀装置的稳定运行至关重要。应定期进行润滑、传感器检查、刀柄检查和清洁，以减少换刀错误和意外停机时间。
好的自动换刀装置不仅仅是更换刀具——它直接影响加工效率、循环时间和生产稳定性。
不同类型的自动换刀装置 (ATC) 是为满足不同的加工需求而设计的。选择合适的系统有助于减少停机时间、提高自动化程度，并提高复杂加工的效率。
如果您的生产仍然受到换刀速度慢或刀具容量不足的限制，那么在选择数控机床时，自动换刀系统可能是最重要的考虑因素之一。
