使用五轴数控机床进行精密加工的优势

五轴数控机床 与传统的三轴机床相比，五轴数控机床能够执行更复杂精细的加工操作，因此是提高加工精度的理想选择。五轴数控机床的优势包括：更高的灵活性和多功能性、更高的精度和质量、更高的效率和生产力，以及更低的设置时间和成本。

精密加工在现代制造业中发挥着至关重要的作用，尤其是在那些对几何形状复杂、公差严格、表面质量要求高的行业中。

传统的 3 轴数控机床往往难以高效地满足这些要求，需要多次设置，这会增加加工时间并引入定位误差。

正因如此，五轴数控加工已成为精密制造的首选解决方案。五轴数控机床能够实现多轴同步运动，从而提供更高的精度、更大的灵活性和更高的生产效率，使其成为高级加工应用的理想之选。

什么是五轴数控机床？

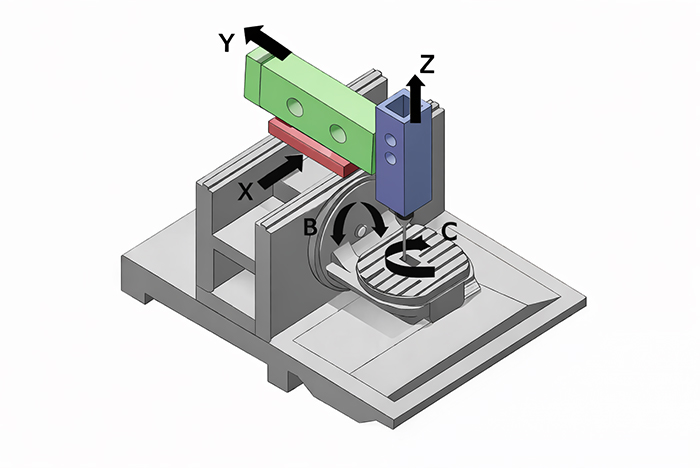

5轴数控机床允许切削刀具或工件同时沿五个不同的轴移动——三个线性轴（X、Y、Z）和两个旋转轴。

与需要多次重新定位步骤的传统 3 轴加工不同，5 轴加工可以在一次装夹中完成多表面加工。

这项功能显著减少了设置误差，提高了尺寸精度，使得 5 轴数控机床特别适合对复杂零件进行精密加工。

为什么要采用精密加工？

精密加工在现代制造业和工程领域发挥着至关重要的作用。它利用计算机控制的机器对材料进行成型和切割，精度和一致性很高，通常能达到几微米的公差。

精密加工的主要优势之一在于，它能够生产出复杂精密的零件，而这些零件用传统方法难以甚至无法制造。这在航空航天、国防和医疗等行业尤为重要，因为在这些行业中，零部件的性能和可靠性关乎生死。

精密加工还有助于提高成品的质量和一致性。通过使用计算机控制的机床，制造商可以确保每个零件都按照相同的规格生产，从而最大限度地降低缺陷或错误的风险。这在汽车和电子等行业尤为重要，因为即使零件尺寸的微小偏差也可能造成重大问题。

使用五轴数控机床进行精密加工的优势

五轴数控机床能够执行比传统三轴机床更复杂、更精细的加工操作，因此是提高精密加工的理想选择。以下是五轴数控机床提高精密加工的一些方式：

更大的灵活性和多功能性

更高的准确性和质量

提高效率和生产力

减少设置时间和成本

优势一：更高的灵活性和多功能性

与标准三轴机床相比，五轴数控机床具有更高的灵活性和多样性，这是采用此类机床进行精密制造的主要优势之一。五轴数控机床可通过以下方式实现更高的适应性和多样性：

加工复杂几何形状的能力

五轴数控机床能够更轻松、更精确地加工大型复杂形状，因为切削刀具可以沿五个轴移动。例如，在航空航天和医疗等领域，精度至关重要。

到达难以进入区域的能力

对于三轴机床无法加工的零件区域，可以使用五轴机床进行加工。为了更高精度地铣削这些难以触及的区域，五轴机床可以倾斜和旋转切削刀具。

能够加工不同类型的材料

由于五轴数控机床具有更强的适应性和多功能性，因此可以加工比三轴数控机床更多种类的材料。金属、聚合物、复合材料以及各种密度和硬度的精密陶瓷都在其加工能力范围之内。

能够在一次装夹中执行多种加工操作

五轴数控机床能够在一次装夹中完成多项加工操作，从而减少人工劳动，提高整体效率。这可以带来更快的生产速度、更低的成本和更高的零件质量。

优势二：更高的精度和质量

在精密加工领域，使用五轴数控机床具有诸多关键优势，其中最重要的优势之一是其显著提高的精度和质量。以下列举了五轴数控机床提高精度和质量的一些方式：

能够将切削刀具定位在更多角度和方向上

与三轴机床相比，五轴数控机床能够将切削刀具定位在更多角度和方向上。这使得加工复杂几何形状时具有更高的精度，从而获得更高质量的零件。

减少设置错误

五轴数控机床减少了零件的多次装夹和重新定位的必要性。这降低了装夹误差，从而提高了各个零件的精度和一致性。

改进的表面光洁度

五轴数控机床凭借其更小的刀具和更大的运动范围，能够实现更光滑的成品表面光洁度。航空航天、医疗和汽车行业都受益于这一工艺带来的成品质量提升。

减少刀具磨损

五轴数控机床能够将切削刀具定位在更多角度和方向上，从而减少切削刀具的磨损。这可以延长刀具寿命并降低刀具成本，进而有助于降低制造成本。

优势三：提高效率和生产力

谈到精密加工，使用 数控机床 五轴加工中心具有诸多优势，其中最重要的是提高了效率和产量。以下列举了五轴数控机床提高生产效率和产量的一些方式：

缩短设置时间

与传统方式相比 三轴数控机床五轴加工中心可以大幅缩短装夹时间。由于五轴加工中心可以在一次装夹中加工零件的多个面，因此可以显著减少设置和移动工件所需的时间。

提高加工速度

由于五轴数控机床能够将切削刀具放置在更多角度和方向上，因此其加工速度可能比三轴机床更快。这可以缩短加工周期，提高生产效率，从而提升效率和生产力。

降低劳动力成本

五轴数控机床能够在一次加工中完成多种加工操作，这意味着可以减少人工成本和时间投入。这有望降低生产成本并提高利润。

提高零件一致性

由于五轴数控机床具有更高的精度和准确度，因此可以制造出一致性更高、可重复性更强的零件。这确保所有零件都能满足相同的高质量要求，这对于航空航天、医疗和汽车等行业至关重要。

五轴数控机床因其更高的效率和生产力，是精密加工应用的理想选择。它们可以缩短设置时间、提高加工速度、降低人工成本并提高零件的一致性，从而缩短生产周期、降低成本并提高产品质量。

优势四：减少设置时间和成本

采用五轴数控机床进行精密切割的另一个优势是，所需的设置时间和成本大大降低。以下列举了五轴数控机床如何降低设置时间和成本的一些方式：

消除多重设置

五轴数控机床可以在一次装夹中加工零件的多个面，从而无需多次装夹和零件重新定位。这显著降低了装夹时间和成本。

减少换刀次数

五轴数控机床的换刀频率更低，因为切削刀具可以定位在更广泛的方向和位置。因此，您在设置上花费的时间和成本更少，刀具也更有可能在加工过程中完好无损。

减少废料和返工

五轴数控机床更高的精度和质量大大降低了废料或返工的可能性。因此，制造成本和材料浪费都得以降低。

更快的编程时间

编写五轴数控机床的软件可能比编写三轴机床的软件花费更多时间，但完成后，铣削时间将大大缩短。最终结果是生产效率更高，总体制造成本更低。

与三轴数控机床的比较

在讨论精密加工时，区分三轴和五轴数控机床至关重要。两者之间的一些相似之处如下：

运动轴

三轴机床可使切削刀具沿三个方向（X、Y、Z）移动，而五轴机床可使切削刀具沿五个方向（X、Y、Z、A、B）移动。多出的两个轴可以加工更复杂的几何形状，并提高加工精度。

设置时间

对于复杂的几何形状，3 轴机床需要更多的设置和刀具更换，而 5 轴机床可以在一次设置中完成所有操作，从而减少设置时间。

零件复杂度

三轴机床更适合加工简单的几何形状，而五轴机床则擅长加工复杂的零件和形状。

表面处理

5轴机床能够在整个加工过程中保持一致的刀具角度，从而获得比3轴机床更光滑、更均匀的表面光洁度。

成本

由于五轴机床结构更复杂、功能更强大，因此通常比三轴机床更贵。

选择五轴数控机床时的关键考虑因素

在选择用于精密加工的五轴数控机床时，需要考虑几个关键因素。这些因素包括：

机器尺寸和工作范围

机床的尺寸和工作范围应与待加工零件的尺寸和复杂程度相匹配。务必考虑待加工零件的最大尺寸，并确保机床能够容纳该尺寸的零件。

准确度和重复性

机床的精度和重复性对于精密加工至关重要。应选择配备高质量零部件以及实时刀具位置监控和碰撞检测等功能的机床。

控制系统

控制系统应易于使用，并提供诸如3D仿真和编程功能等高级特性。选择控制系统可靠且支持完善的机器。

主轴转速和功率

主轴转速和功率是影响机床性能和可加工材料类型的重要因素。请考虑您将要加工的材料类型，并确保机床具备所需的主轴转速和功率。

换刀器容量

刀库容量决定了机床一次可以装载多少把刀具。请考虑待加工零件的复杂程度，并确保机床的刀库容量足够。

维护和支持

选择信誉良好的制造商生产的机器，并确保其拥有完善的维护和支持计划。同时，也要考虑您所在地区备件供应和技术支持的便利性。

杨森可以成为您智能数控机床的合作伙伴。它还为您提供全系列机床，例如钻床、卧式镗床、数控立式加工中心、卧式加工中心等等。

常见问题解答

1. 与三轴加工相比，五轴数控加工的主要优势是什么？

5轴数控加工的最大优势在于能够在一次装夹中加工出复杂的几何形状。

五轴机床通过使刀具或工件同时沿五个轴移动，与传统的三轴数控机床相比，减少了重新定位误差，提高了精度，并显著缩短了加工时间。

2. 五轴数控加工如何提高精密加工精度？

5轴数控加工通过最大限度地减少多次装夹和在切削过程中保持一致的刀具方向来提高精度。

这减少了累积对准误差，并实现了更严格的公差，使其成为具有复杂轮廓或倾斜特征的高精度零件的理想选择。

3. 5轴数控加工是否适合小批量或原型生产？

是的。虽然五轴数控加工通常与复杂零件的加工联系在一起，但它对于小批量和原型生产来说效率很高，因为更短的设置时间和更快的加工周期可以抵消较高的初始机器成本。

4. 哪些类型的零件最能受益于 5 轴数控加工？

五轴数控加工尤其​​适用于：

具有复杂表面的航空航天部件

医疗植入物和手术器械

模具组件

精密汽车和机械零件

任何需要多面加工、深腔加工或角度加工的零件都能从 5 轴加工能力中受益。

5. 五轴数控机床可以加工哪些材料？

五轴数控机床可以加工多种材料，包括：

铝合金

不锈钢

钛

硬化钢

工程塑料

优化刀具角度的能力提高了不同材料的加工稳定性。

6. 3+2轴加工和真正的5轴联动加工有什么区别？

3+2 加工在切削前使用两个旋转轴定位工件，但加工过程中仅使用三个轴进行。

真正的 5 轴同步加工允许所有五个轴同时移动，从而实现更平滑的刀具路径、更好的表面光洁度和更高精度的复杂几何形状加工。

结论：投资一台五轴数控机床

投资五轴数控机床进行精密加工，可以为制造商带来诸多益处，例如更高的适应性、精度、质量、效率和生产力，以及更短的设置时间和更低的成本。因此，航空航天、医疗、汽车等依赖高质量、高精度零件的行业，都应该考虑使用五轴数控机床。

五轴数控机床虽然比三轴机床需要更高的初始投资，但从长远来看，它可以通过减少人工成本、节省刀具成本和提高生产速度来节省资金。此外，五轴机床能够加工更复杂的几何形状，并制造表面光洁度更高的零件，这也有助于提升制造商的市场竞争力。

通过提高精度、质量和效率，5轴数控机床可以帮助生产商跟上行业不断变化的步伐。
