CNC铣床定义和工作原理说明

CNC铣床（计算机数控铣床）是一种先进的加工工具，它使用计算机控制来精确切割和成型材料。与传统铣削不同，CNC铣床遵循编程指令，以卓越的精度和一致性生产复杂的零件。

本文阐述了数控铣床的定义及其工作原理，概述了机床的工作原理、主要部件以及在现代制造业中的常见应用。无论您是初学者还是行业专业人士，本指南都能帮助您了解数控铣床的基本知识及其在精密生产中的作用。

CNC铣床定义

CNC铣床是计算机数控铣床的缩写，是一种使用旋转切削刀具高精度地去除工件材料的加工设备。“CNC”指的是机床的每个动作，例如主轴旋转、刀具更换和工作台定位，都由计算机程序控制，而非手动操作。

与高度依赖操作员技能的传统铣床不同，数控铣床遵循由 CAD（计算机辅助设计）和 CAM（计算机辅助制造）软件生成的预设数字指令。这使得它们能够生产出形状复杂、公差严格且结果可重复的工件。

在现代制造业中， 数控铣床 广泛用于制造金属、塑料或复合材料零件。其兼具精度、速度和自动化的优势，使其成为航空航天、汽车、医疗和精密工程等行业不可或缺的部件。

数控铣床工作原理

CNC 铣床的工作原理基于计算机控制的精度。每个加工过程都始于 CAD 软件创建的数字设计。然后，该设计被转换为 CAM 程序，该程序生成一组 G 代码指令——一种精确指示 CNC 机床如何移动、切割和塑造材料的语言。

在运行过程中，CNC 控制器读取这些代码，并指示机床主轴和切削刀具沿多个轴（通常是 X、Y 和 Z 轴）移动。主轴高速旋转切削刀具，同时工作台或工件随之移动，逐层去除材料。这种自动化协调使铣床能够实现极其精确的切割和复杂的几何形状，而这些形状是手工难以甚至无法实现的。

典型的 CNC 铣削循环包括几个阶段：

设计和编程——创建零件模型并生成 G 代码。

设置——安装工件并选择合适的切削工具。

机械加工——数控系统执行编程运动以去除材料。

检查——测量并验证成品零件的尺寸和表面质量。

这种受控的、逐步的过程确保了高精度、可重复性和高效率，使 CNC 铣削成为先进制造和原型设计的核心技术。

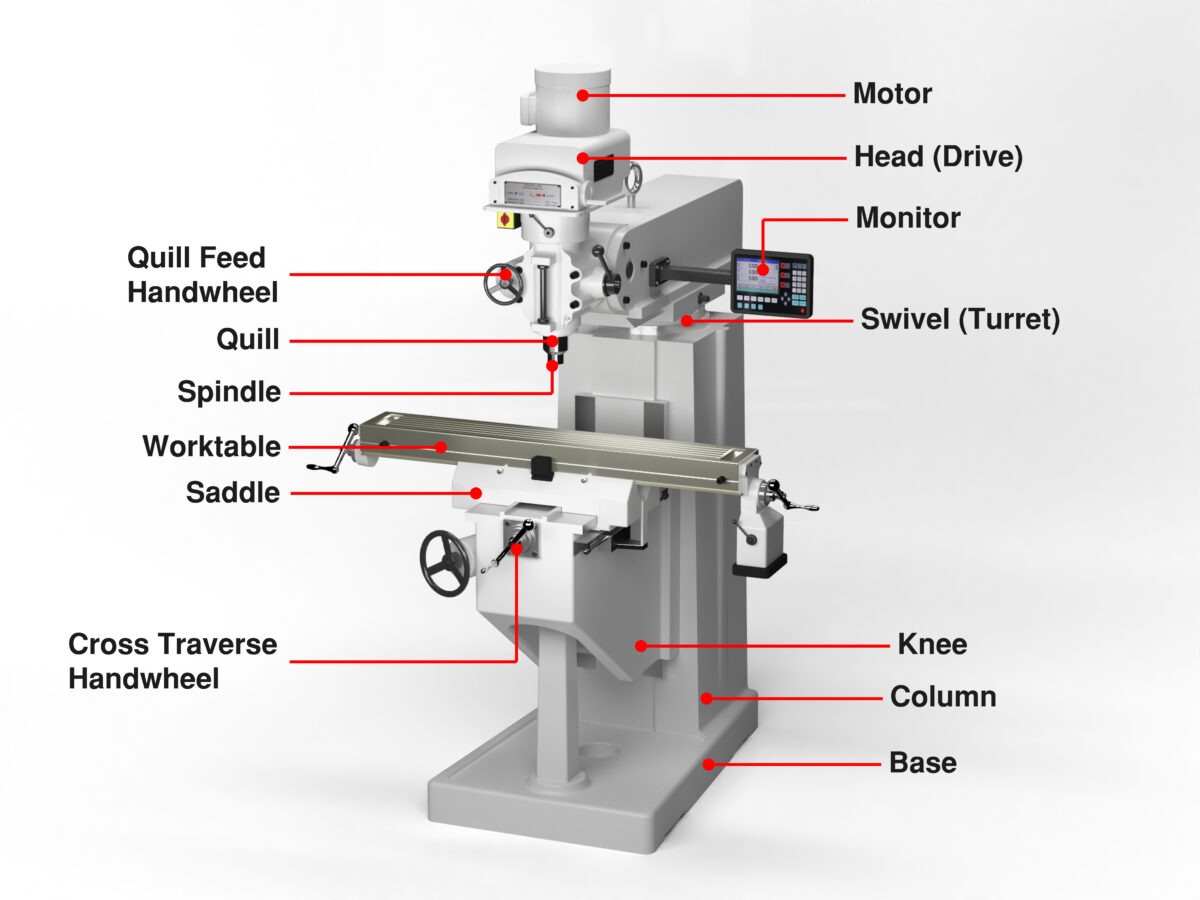

数控铣床的主要部件

数控铣床由多个关键部件组成，这些部件协同工作，确保精确稳定的加工性能。了解这些部件有助于操作员和工程师最大限度地提高机器的效率和精度。

主轴 – 主轴是数控铣床的核心部件。它支撑并高速旋转切削刀具，提供材料去除所需的动力。主轴的转速、稳定性和精度直接影响加工质量。

刀架和换刀装置——刀架将切削刀具连接到主轴，而自动换刀装置则允许机器在运行过程中切换刀具，无需人工干预。这提高了生产效率和灵活性。

工作台 – 支撑并定位工件的工作台。它沿 X 轴和 Y 轴移动，以便在切割操作过程中实现精确定位。

伺服电机和驱动系统——这些组件控制主轴和工作台的运动。它们确保根据编程命令沿每个轴平稳、精确地运动。

CNC 控制器——通常被称为机器的“大脑”，控制器解释 G 代码指令并协调主轴、轴和刀库的所有运动。

冷却液和排屑系统 – 冷却液在切削区域保持稳定的温度，防止刀具磨损。同时，排屑系统可清除碎屑，确保清洁高效的工作环境。

这些组件共同使 CNC 铣床能够实现广泛工业应用的高速、高精度加工。

数控铣床的类型

CNC铣床有多种类型，每种类型都针对特定的应用和精度水平而设计。了解这些类型有助于制造商根据其生产需求选择合适的机床。

立式数控铣床

主轴垂直放置，切削工件。

非常适合通用加工和中小型零件。

常用于汽车、电子和原型设计等行业。

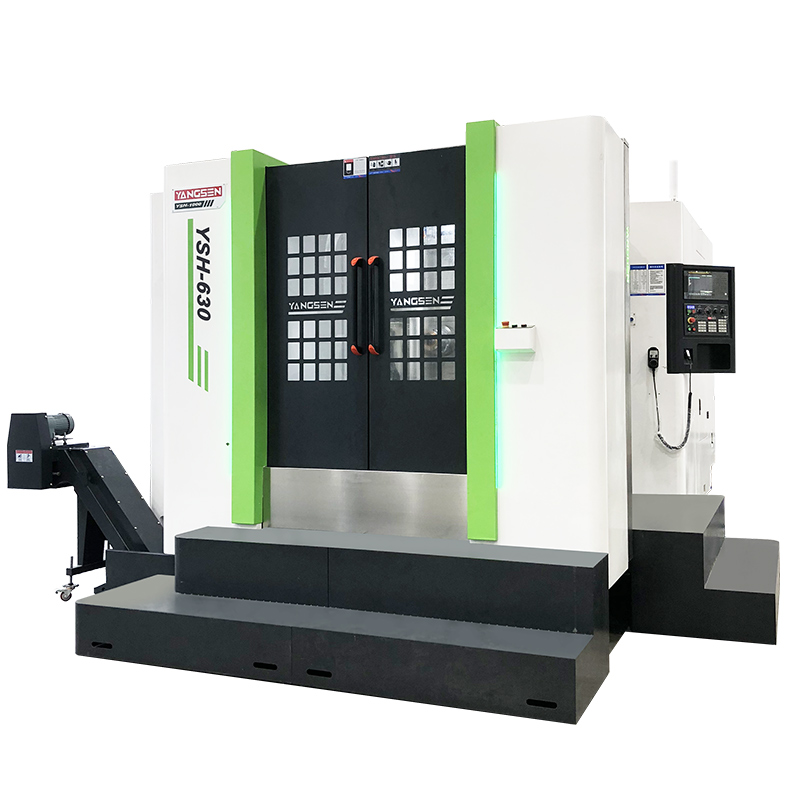

卧式数控铣床

主轴是水平的，允许在工件的多个侧面进行切割。

适用于重型加工和大批量生产。

为较大的工件提供更好的切屑去除和稳定性。

5轴数控铣床

可同时沿五个不同的轴移动主轴和工作台。

非常适合复杂几何形状、航空航天部件和模具制造。

减少设置时间并提高复杂零件的加工精度。

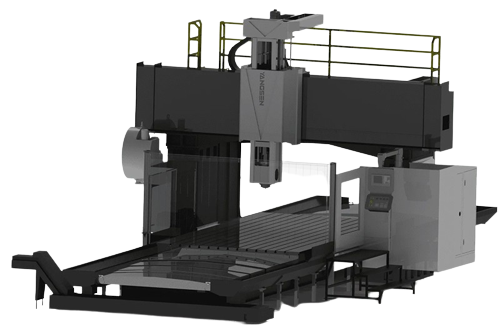

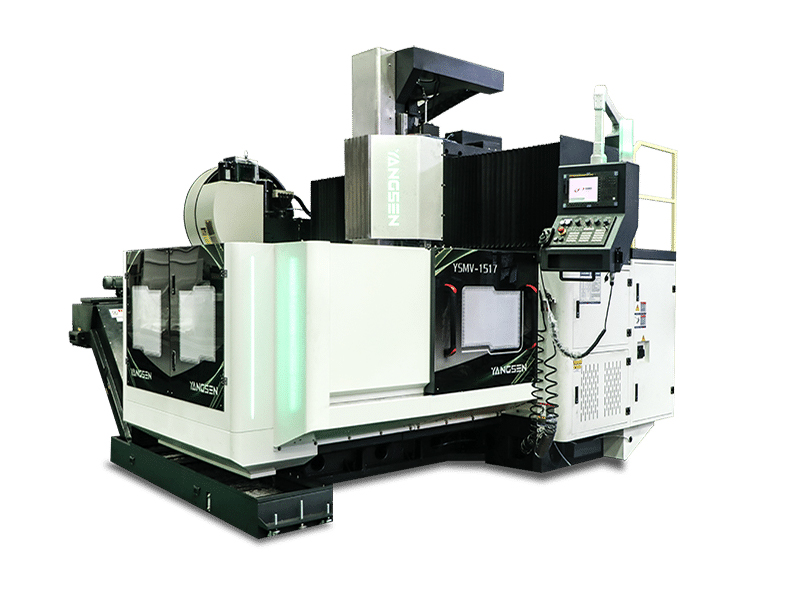

龙门数控铣床

大型机器具有桥式结构，适用于非常大的工件。

用于造船、航空航天和重型机械等行业。

紧凑型和迷你型数控铣床

占地面积较小的机器适用于轻型和精密工作。

在教育环境、小型工作室和原型实验室中很常见。

数控铣床的应用

CNC 铣床因其精度高、效率高、灵活性强等特点，广泛应用于多个行业。主要应用包括：

航空航天工业

制造涡轮叶片、发动机外壳和结构部件。

高精度和严格的公差对于安全和性能至关重要。

汽车行业

生产模具、变速箱、发动机零件和定制组件。

CNC 铣床可提高效率并确保大批量生产的质量始终如一。

医疗行业

制造植入物、手术器械和假肢。

允许对患者安全至关重要的复杂几何形状和精确尺寸。

电子行业

生产外壳、散热器、连接器和电路板。

小型、精细的零件需要 CNC 铣削提供的精度。

模具制造

为制造创建精密模具、冲模和夹具。

CNC 铣削可实现更快的生产周期，且只需进行最少的手动调整。

原型和产品开发

快速生产原型以进行测试和设计验证。

允许在批量生产之前进行快速迭代和修改。

通过利用 CNC 铣削，这些行业的公司实现了更高的精度、减少了错误并提高了生产力，使其成为现代制造业必不可少的技术。

CNC铣削的优势

CNC铣床具有高精度和可重复性，使制造商能够生产出质量稳定的零件。这种精度对于航空航天、汽车和医疗设备等行业至关重要，因为在这些行业中，即使是微小的偏差也可能导致重大问题。

CNC铣削的自动化显著提高了效率并减少了人为错误。多轴铣削能够以更少的设置创建复杂的几何形状，节省时间和人工成本，同时在整个生产过程中保持一致的结果。

此外，数控铣床用途广泛，能够加工各种材料，包括金属、塑料和复合材料。它们既适用于原型生产，也适用于大规模制造，兼具速度、灵活性和可靠性，从而提高整体生产力。

CNC铣削与CNC车削

如何选择合适的数控铣床

选择合适的 CNC 铣床取决于几个关键因素，包括您的生产需求、预算和加工材料。首先，根据零件的复杂程度和所需的精度，考虑铣床的类型——立式、卧式还是五轴。立式铣床用途广泛，适用于通用加工，而卧式和五轴铣床则更适合处理更大或更复杂的部件。

接下来，评估机床的规格，例如主轴转速、轴行程、工作台尺寸和负载能力。这些因素决定了您可以处理的工件尺寸、可以铣削的材料以及整体生产效率。对于大批量或精度要求高的零件，投资一台具有多轴和更高刚性的机床将确保更好的性能和重复性。

最后，考虑软件兼容性、支持和维护。确保 CNC 控制器与您的 CAD/CAM 软件兼容，并确保制造商提供可靠的技术支持和备件。良好的支持可以减少停机时间和长期成本。通过仔细评估这些因素，您可以选择能够最大限度提高生产力、质量和投资回报率的 CNC 铣床。

数控铣床维护和安全提示

正确的维护和安全操作对于确保数控铣床的使用寿命和性能至关重要。定期清洁和润滑运动部件可防止磨损并保持精度，而检查刀架、主轴和工作台则可确保加工稳定且精确。

操作员应监控刀具磨损和机器校准，以避免缺陷并保持稳定的质量。使用正确的切削刀具并及时更换磨损的部件有助于防止机器和工件损坏。

安全同样重要。务必遵循标准操作程序，佩戴适当的个人防护装备，并确保机器的紧急停止装置和防护装置正常运转。遵守维护计划和安全指南不仅可以延长机器的使用寿命，还能确保高效、可靠、安全的生产。

结论

对于任何从事现代制造业的人来说，了解数控铣床的定义和工作原理都至关重要。数控铣床集精密性、自动化和多功能性于一体，能够高效地生产高质量的零件，使其成为航空航天、汽车、医疗和电子等行业不可或缺的设备。

选择合适的机床、妥善维护并遵循安全操作规范，可确保机床性能稳定、长期可靠。对于希望提高生产力并减少生产错误的企业而言，投资高质量的数控铣削解决方案是一项战略决策。
