桥式铣床与龙门式铣床：主要区别

如果您加工的是大型或重型零件，您可能听说过桥式铣床和龙门铣床。乍一看，它们非常相似——两者都是为大型数控加工和重型切削而设计的。

但许多制造商都面临着这样一个问题：你应该选择哪一个？

尽管 桥式铣床和龙门式铣床 虽然它们有一些相似之处，但它们的结构、运动设计和适用范围可能大相径庭。了解这些差异有助于您根据生产需求选择合适的机器。

在本指南中，我们将快速比较桥式铣床和龙门铣床，以帮助您确定哪种解决方案最适合您的加工要求。

什么是桥式铣床？

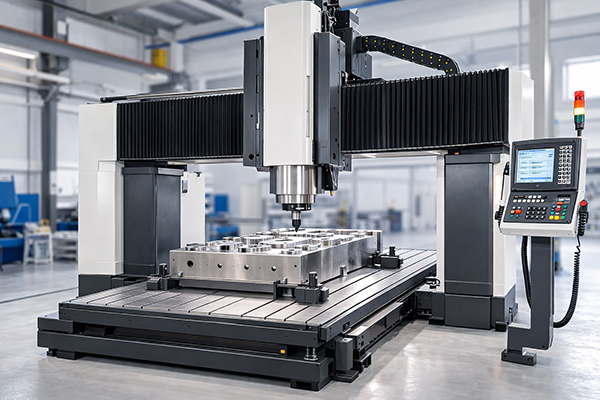

桥式铣床是一种 数控铣床的类型 该机床专为加工大型重型工件而设计。其名称源于其结构——两根立柱支撑着一根横梁，横梁在工作台上方形成一座“桥梁”。

大多数桥式铣床中，桥架结构保持固定，而工作台移动，这使得主轴能够以良好的稳定性和精度加工大型零件。这种设计提供了很高的刚性，使其适用于…… 重切削和大面积加工.

桥式铣床常用于模具制造、航空航天、汽车和重型设备等行业，这些行业需要加工大型零件，既要保证稳定性，又要保证加工精度。

桥式铣床的类型

根据结构设计和运动系统的不同，桥式铣床可以分为几种类型。

移动工作台桥式铣床是最常见的类型，其工作台可以移动，而桥架结构保持固定。这种设计具有极佳的刚性，是加工重型工件的理想选择。

另一种常见的类型是移动桥式铣床，其桥架本身沿机床床身移动，而工作台保持静止。这种结构常用于加工大型零件，因为工件在加工过程中可以保持固定。

桥梁磨坊的结构

桥式铣床的主体结构通常包括两根立柱、一根横梁（桥架）、一个工作台和一个主轴头。

两根立柱支撑着横梁，在工作台上形成一个稳定的框架。主轴沿 X、Y 和 Z 轴移动，使机床能够执行各种铣削操作，例如平面铣削、开槽和轮廓加工。

这种桥式结构有助于保持高刚性和一致的加工精度，尤其是在加工大型金属零件时。

为什么选择桥式铣床？

许多制造商选择桥式铣床，因为它们在加工能力、稳定性和精度之间取得了良好的平衡。

桥式铣床特别适用于以下情况：

工件尺寸较大，但并非过大。

加工过程需要高刚性和稳定的切削性能。

钢材或铸铁等重型材料需要进行机械加工。

由于这些优点，桥式铣床被广泛用于生产模具、结构件、机器底座和大型机械零件。

桥式磨机的优点和缺点

什么是龙门式轧机？

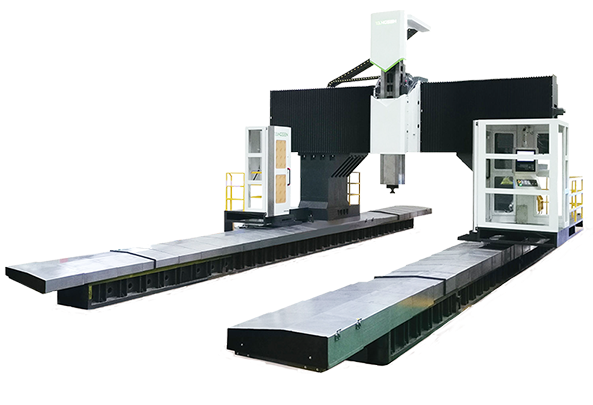

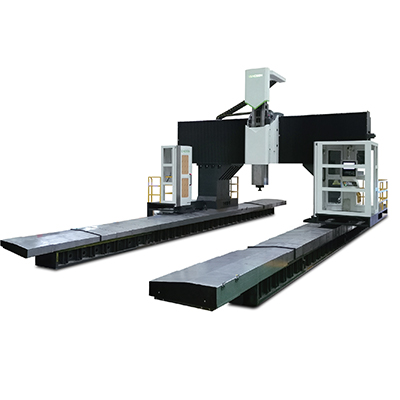

A 龙门轧机 是一台大型数控铣床，设计用于加工 非常大或非常重的工件它的结构由两根垂直立柱和一根横梁连接而成，形成一个在机床工作台上移动的龙门架。

与一些工作台可移动的桥式铣床不同，许多龙门铣床采用移动式龙门架结构，这意味着整个龙门架沿机床床身移动，而工件则固定在工作台上。这种设计使得加工超大型零件更加便捷，无需在切削过程中移动工件。

由于其加工范围广、刚性强，龙门铣床广泛应用于航空航天、造船、能源设备和重型机械制造等行业。

龙门式轧机的类型

龙门铣床可根据其结构设计和加工能力进行分类。

固定式龙门移动工作台设计使龙门结构保持静止，而工作台在加工过程中移动。这种设计具有良好的刚性和稳定的切削性能。

另一种常见的设计是移动式龙门铣床，其中龙门架沿机床床身移动，而工件保持固定。这种类型的铣床非常适合加工尺寸非常大、重量非常重的零件。

还有 五轴龙门铣床这使得复杂的多表面加工成为可能，并且经常用于航空航天零件或模具制造。

龙门轧机的结构

龙门铣床的结构通常包括两根立柱、一根横梁、一个主轴头、一个大型机床床身和一个工作台。

龙门架沿床身移动，主轴沿横梁和垂直轴移动以进行切削加工。这种结构提供了较大的工作范围和较高的机器刚性，使其适用于重型加工任务。

为什么选择龙门式轧机？

当需要加工非常大的零件或非常重的部件时，制造商通常会选择龙门铣床。

在以下情况下，龙门式铣床是一个不错的选择：

工件体积很大或难以移动。

加工过程需要较大的行程范围。

需要重型切割和稳定的加工。

由于这些功能，龙门铣床被广泛用于加工大型模具、飞机结构件、风力发电部件和重型设备结构。

龙门式轧机的优点和缺点

桥式轧机和龙门式轧机的主要区别

乍看之下，桥式铣床和龙门铣床似乎非常相似。两者都用于加工大型零件，并且都采用双立柱结构。然而，仔细观察后会发现，它们在结构、加工能力、安装和成本方面存在一些关键差异。

了解这些差异可以帮助制造商选择更适合其生产需求的机器。

结构与设计

最大的区别在于机器在加工过程中的运动方式。

桥式铣床通常具有固定的桥架结构和移动的工作台，这意味着在加工过程中工件会移动，而桥架则保持不动。

而龙门铣床则通常使用沿机床床身移动的移动龙门架，工件则固定在工作台上。这种设计尤其适用于加工难以移动的超大或超重零件。

加工能力

桥式铣床一般适用于大型工件，具有良好的刚性和稳定的切削性能。

龙门铣床通常具有更大的加工范围，因此更适合加工超大型部件，例如飞机结构、风能部件或重型机械底座。

价格

在许多情况下，桥式铣床比加工范围相近的龙门铣床价格略低。

龙门铣床通常需要更大的机器结构和更长的行程范围，这会增加制造成本和安装成本。

安装和组装

桥式铣床由于结构更紧凑，通常更容易安装。

龙门式铣床通常需要更大的基础和更复杂的组装，尤其是在处理为重型工业应用而设计的大型机器时。

维护

由于桥式铣床的运动系统更简单、结构部件更小，因此通常更容易维护。

由于龙门铣床的尺寸和移动龙门结构，可能需要更专业的维护和保养，特别是对于大型工业机械而言。

快速对比表

如何选择桥式铣床和龙门铣床

那么，究竟应该选择桥式铣床还是龙门铣床呢？答案取决于您的加工需求。这两种机床都适用于大型零件加工，但最终的选择通常取决于一些实际因素。

应用

首先，考虑一下你计划加工什么类型的零件。

桥式铣床常用于模具、机床底座和结构件的加工，这些加工需要高刚性和稳定的切削性能。

龙门铣床更适合加工大型部件，例如航空航天结构、风力发电部件和重型设备框架。

工件尺寸和重量

工件的尺寸和重量是最重要的因素之一。

如果零件体积较大但仍易于搬运，桥式铣床可以高效地处理它们。

但是，如果零件非常大或非常重，龙门铣床可能是更好的选择，因为工件在加工过程中可以保持固定。

机器配置

不同的项目可能需要不同的机器性能。

例如，某些应用需要多轴加工、高主轴转速或更大的刀库。评估机床配置有助于确保设备满足您的生产需求。

价格和预算

机器设备投资是另一个重要的考虑因素。

桥式铣床的初始投资通常较低，而龙门铣床由于结构更大、加工能力更强，成本可能更高。选择一台既符合生产需求又符合预算的机器至关重要。

长期运行和维护

此外，还必须考虑长期运营成本。这包括维护、能源消耗和机器的整体使用寿命。

选择合适的机器可以提高生产效率并减少停机时间，从而帮助您的工厂随着时间的推移获得更好的投资回报率 (ROI)。

常见问题解答

桥式铣床和龙门式铣床是一样的吗？

不完全是这样。虽然两台机床都采用双立柱结构，并且都设计用于加工大型零件，但它们的运动系统却截然不同。桥式铣床通常使用移动工作台，而龙门铣床则通常使用在工件上方移动的龙门架。

哪种机器更适合加工超大型零件？

对于尺寸或重量极大的工件，龙门铣床通常是更好的选择。由于工件固定在工作台上，因此无需在加工过程中移动工件，即可轻松处理超大尺寸的零件。

桥式铣床适用于重型加工吗？

是的。桥式铣床以其高刚性和稳定的切削性能而闻名，使其适用于重型铣削作业，尤其是在模具制造和通用机械生产等行业。

龙门式铣床比桥式铣床更贵吗？

大多数情况下，龙门铣床价格更高，因为它们通常结构更大、行程更长、安装要求更高。但它们也提供更大的加工能力。

哪些行业通常使用桥式铣床和龙门铣床？

桥式铣床常用于模具制造、汽车制造和机械设备生产。

龙门铣床广泛应用于需要加工大型零件的行业，例如航空航天、造船、风能和重型机械制造。

结论

桥式铣床和龙门铣床都是加工大型重型工件的强大解决方案。虽然它们在结构和功能上有一些相似之处，但它们在设计、加工能力和安装要求方面的差异，使得每种机器更适合特定的应用。

一般来说，桥式铣床非常适合加工大型零件，这些零件仍然需要高刚性和稳定的切削性能；而龙门铣床更适合加工非常大或超大的零件，因为在加工过程中工件需要保持固定。

没有绝对“最好”的机器——正确的选择取决于您的工件尺寸、加工要求和生产环境。

如果您不确定哪种解决方案适合您的项目，与经验丰富的数控机床制造商合作可以帮助您选择最适合您生产需求的设备。
