在现代 立式加工中心 操作、精确测量和高效设置对于保持加工质量的一致性至关重要。刀具设定器和数控测头是两种有助于实现这些任务自动化的常用技术。虽然两者都是测量设备，但它们在加工过程中发挥着不同的作用。
刀具设定器主要用于测量切削刀具，有助于建立精确的刀具补偿值，并识别刀具磨损或断裂等问题。而数控测头则主要用于定位和测量工件、设置工件补偿值，并支持过程检测。通过减少人工测量和操作员干预，这些系统可以提高立式加工中心 (VMC) 操作的重复性和效率。
刀具设定器是一种安装在数控机床上或与其集成的测量装置，用于在加工前或加工过程中自动测量切削刀具。与完全依赖人工测量不同，刀具设定器可以自动测量刀具尺寸。 工具设定器 确定重要的刀具数据并更新相应的刀具补偿值。
当立式加工中心使用多种切削刀具或需要频繁换刀时，这一点尤为重要。精确的刀具测量有助于控制系统补偿刀具长度和几何形状的差异，从而确保加工结果的一致性。
根据测量方法和预期用途的不同，刀具设定器通常有不同的配置。
它们利用切削刀具与测量面之间的物理接触来确定刀具尺寸。它们常用于刀具长度测量，适用于许多通用立式加工中心 (VMC) 应用。
这些系统利用光束进行非接触式刀具检测。它们能够快速测量刀具位置，适用于高速或高度自动化的加工环境。
典型的刀具设定器由传感或测量单元、安装硬件以及将测量结果传输至数控系统的接口组成。根据系统的不同，还可以使用软件或机器宏来处理测量结果并应用所需的刀具补偿。
在测量周期中，机床按照预设程序将选定的刀具移动到设定器处。设定器检测刀具位置并将测量数据发送到数控系统。然后，机床可以建立或更新相应的刀具补偿值。
当立式加工中心频繁更换刀具、使用多种切削刀具或需要一致的刀具尺寸时，刀具设定器就显得尤为重要。实现这一设定环节的自动化可以减少手动测量工作，并帮助操作人员更高效地完成机床准备工作。
刀具设定器还可以支持刀具状态监测。通过在预设阶段检查刀具，系统可以识别与磨损或意外损坏相关的变化，从而防患于未然，避免造成严重的加工问题。
优势 | 缺点 |
减少人工工具测量 | 需要初始投资 |
有助于缩短设置时间 | 可能需要安装和集成 |
提高测量一致性 | 需要定期校准 |
有助于检测工具磨损或破损 | 对于简单、小批量的工作，可能价值有限。 |
因此，当自动化刀具测量所带来的时间和一致性优势足以抵消额外的设备和集成要求时，刀具设定器就显得尤为重要。
数控测头是一种用于立式加工中心 (VMC) 的精密测量装置，用于自动定位、测量和检测工件。与完全依赖人工寻边或测量不同，测头使机床能够直接从零件采集信息，并在加工过程中使用这些信息。
探针通常用于：
这使得它们特别适用于那些需要精确定位和可重复设置的应用。
刀具设定器主要关注切削刀具，而数控测头则关注工件及其在机床中的位置。在决定立式加工中心需要刀具设定器、测头还是两者都需要时，这种区别至关重要。
可根据所需的测量类型和加工环境选择数控探针。

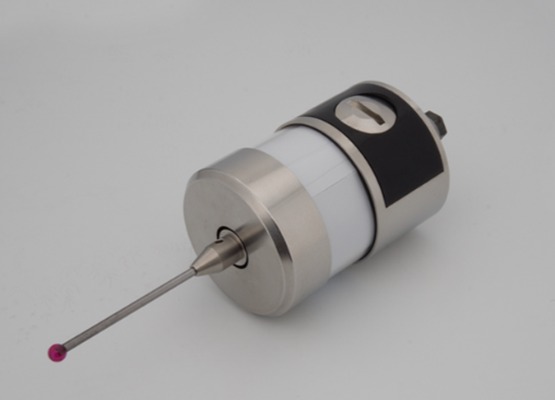

触碰式测头使用物理触针与工件表面接触。接触发生时，测头会向数控系统发送信号，使机床能够确定零件上特定点的位置。
这些探针广泛用于：
它们操作相对简单，因此适用于许多通用型 VMC 应用。
非接触式探测系统采用光学或激光测量等技术来检测工件，无需直接物理接触。根据系统的不同，它们可用于一些不太适合接触式测量的应用场合。
这些系统在专业化或高度自动化的加工环境中可能很有用，尽管它们的适用性取决于所需的测量方法、机器配置和应用。

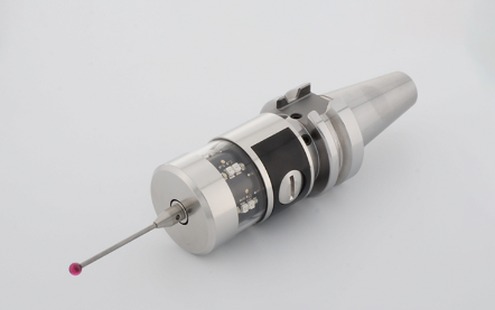

典型的数控测头由传感机构、测针或检测系统、安装组件以及与机床控制系统通信的接口组成。测头通常安装在主轴上，以便机床将其定位到工件上的特定位置。
在探测循环中，数控系统按照预设程序控制探针移动。当探针检测到目标表面或特征时，会向控制系统发送信号。机器随后可以利用收集到的信息计算工件位置或进行所需的偏移调整。
当工件需要精确对准、重复设置或过程验证时，CNC探针就显得尤为重要。它可以自动定位重要特征并建立工件坐标系偏移，从而减少操作员所需的手动设置工作量。
探测还可以提高加工作业的一致性。机器不再仅仅依赖人工识别的边缘或参考点，而是可以按照预先设定的测量程序，将测量结果应用于加工过程。
对于复杂零件、公差要求严格的应用，或者设置时间和重复性至关重要的生产环境，CNC 探针可以提供一种实现工件测量自动化的实用方法。
优势 | 缺点 |
实现工件定位自动化 | 需要初始投资 |
有助于减少手动设置工作 | 可能需要安装和集成。 |
支持自动工件偏移设置 | 需要校准和定期检查 |
可支持过程检验 | 对于简单的机械加工作业来说，可能没有必要。 |
提高设置一致性 | 增加了一个必须维护的系统。 |
CNC探针的价值最终取决于机器需要测量工件的频率、所需的精度以及可以自动化的设置工作量。

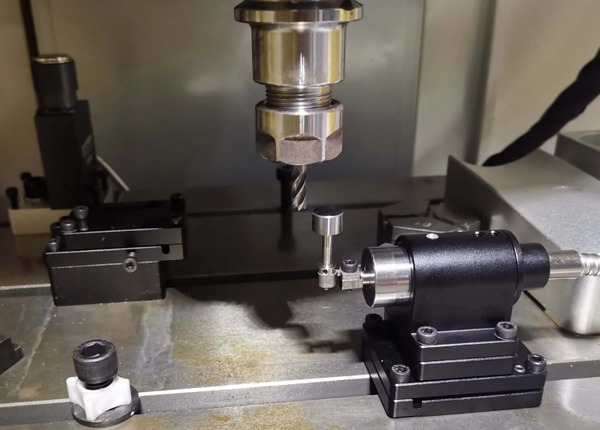

虽然刀具设定器和数控测头都能在立式加工中心上实现测量自动化，但它们的设计用途不同。刀具设定器主要用于测量切削刀具，而数控测头主要用于测量或定位工件。
刀具设定器用于建立精确的刀具数据，例如刀具长度，以及根据系统不同，刀具几何形状。它还可以帮助识别刀具磨损或断裂。相比之下，数控测头用于定位工件、建立工件坐标系、校准零件，并在加工过程中或加工后执行选定的测量。
刀具设定员主要负责加工过程中刀具方面的工作。当机床使用多种刀具或需要频繁更换刀具时，刀具设定员就显得尤为重要。
数控探针 重点关注工件侧。它们有助于精确定位零件、检查特征并减少人工工件测量。
这两个系统都需要与立式加工中心的机器配置和数控系统兼容。安装可能还需要相应的软件、探测循环、宏或接口。
因此，合适的系统不仅取决于需要测量的内容，还取决于机器的配置方式以及设备将如何集成到现有的工作流程中。
两种系统的初始成本会因其设计、功能和自动化程度而异。此外，两者都可能需要安装、校准和定期维护。
商店不应只考虑购买价格，而应考虑系统的使用频率以及它可以减少多少人工工作、设置时间和潜在的废料。
刀具设定器可以减少手动测量和输入刀具补偿所需的时间。数控测头可以减少定位工件并确定其补偿所需的时间。
如果使用得当，这两个系统都可以使设置更加一致，并减少操作员干预的需要。
因素 | 工具设定器 | 数控探针 |
主要目的 | 工具测量 | 工件尺寸 |
主要关注点 | 刀具长度和几何形状 | 零件位置和功能 |
工作偏移设置 | 并非其主要功能 | 通用应用程序 |
工具磨损/破损检查 | 可以支持这一点 | 并非其主要功能 |
过程检验 | 受限于系统 | 通用应用程序 |
主要设置优势 | 更快的工具设置 | 更快的工件安装 |
这些系统的价值不仅限于测量精度。它们还可以节省时间，并减少准备和监控 VMC 所需的人工工作量。
手动测量刀具和定位工件会显著增加机床设置的工序。刀具设定器可以自动测量刀具，而测头可以自动定位工件并设置偏移量。
实际节省的时间取决于被替换的工具数量、零件复杂程度、设置频率和测量过程。
自动化测量减少了操作员需要手动执行的重复性任务数量。机器可以执行预先设定的测量循环，而无需手动测量每个刀具或定位每个工件特征。
这样一来，操作人员就可以将更多的时间用于装载零件、监控生产和管理其他机器等活动。
不正确的刀具补偿、工件对准不良以及未被发现的刀具问题都可能导致尺寸误差。这些误差可能导致废品或返工，尤其是在加工昂贵或复杂的零件时。
自动化测量可以帮助及早发现某些设置和工具相关的问题，从而降低因数据错误而继续生产的风险。
当系统配置为进行此类检查时，刀具设定器可以帮助检测刀具磨损或断裂。探针可以减少确定工件位置和执行某些过程测量所需的时间。
这些功能结合起来，有助于最大限度地减少不必要的中断，并保持加工过程更加稳定。
减少准备工作、废料、返工和不必要的操作员干预有助于降低整体生产成本。然而，不同工厂的经济效益差异很大。
对于产量大、需要频繁设置的生产车间而言，自动化测量可能比小批量生产简单零件的车间更能带来收益。因此，潜在的成本节约应根据机器的工作负荷和生产需求进行评估。
是否需要加装刀具设定器或数控测头，应根据加工操作的实际需求而定。并非所有立式加工中心都需要自动测量，但当手动设置耗时过长或测量误差对生产造成显著影响时，这些系统就显得尤为重要。
在大批量生产环境中，通常会重复执行相同的加工操作。在这种情况下，自动化的刀具和工件测量可以减少重复的设置工作，并提高生产批次间的一致性。
对于产量较低的工作，如果零件复杂、昂贵或需要频繁的设置调整，那么这项投资仍然可能是有意义的。
对于经常需要针对不同作业进行设置的立式加工中心 (VMC) 而言，自动化测量大有裨益。刀具设定器可以加快刀具补偿测量速度，而测头则有助于确定工件位置和工件补偿。
这些任务重复的次数越多，节省的时间就越多。
高精度加工需要刀具和工件的精确定位。自动化测量可以减少手动设置带来的误差，并有助于保持加工条件的一致性。
复杂零件的加工通常需要多次装夹、使用多种工具并设置多个参考点。同样，昂贵的工件也可能导致装夹错误造成高昂的成本。在这种情况下，自动化测量和验证可以提供额外的过程控制。
如果刀具磨损或断裂会严重影响零件质量或中断生产，那么具有适当监控功能的刀具设定器可以帮助防止某些与刀具相关的问题。
向自动化或无人值守加工方向发展的车间可能会受益于测量系统，这些系统可以让机器在减少操作员干预的情况下执行设置检查和刀具监控。
考虑你需要测量哪些指标，以及哪些手动操作造成了最多的延误或错误。应用程序应确定是使用刀具设定器、探针还是两者都适用。
安装前，请确认与立式加工中心 (VMC)、数控系统、刀具配置、软件以及可用机器接口的兼容性。不同系统的集成要求可能有所不同。
通常情况下，较高的产量会带来更多通过反复节省时间来收回投资的机会。产量较低的企业则应考虑设备的使用频率是否足以抵消其成本。
所需的测量精度和重复性应与加工应用的要求相匹配。要求更高的操作可能需要更先进的测量功能。
总成本应包括设备本身以及安装、集成、校准、培训和持续维护费用。
为了确保测量结果的可靠性，工具设定器和探头都需要保持适当的校准状态。在选择之前，请考虑维护要求和技术支持的可用性。
不要只关注初始购买价格。在评估投资时，应考虑诸如缩短设置时间、减少人工操作、减少错误、降低废料率以及提高机器利用率等潜在节省的成本。
问：立式加工中心上的刀具设定员是做什么的？
答：刀具设定器可自动测量切削刀具，并有助于建立精确的刀具补偿值。根据系统的不同，它还可以辅助检测刀具磨损和断裂情况。
问：数控探针的作用是什么？
答：数控测头主要用于定位和测量工件。它可以帮助建立工件偏移量、对准零件并执行某些过程内测量。
问：刀具设定器和探针有什么区别？
答：刀具设定器主要侧重于测量切削刀具，而数控测头主要侧重于定位和测量工件。
问：数控探针可以测量刀具长度吗？
答：标准工件测头并非主要用于测量刀具长度。刀具长度通常由专用刀具设定器或合适的刀具测量系统来测量。
问：每台立式加工中心都需要刀具设定员吗？
答：不。是否需要取决于机器的工作负荷、刀具更换、设置频率、精度要求和生产过程。
问：是否需要刀具设定器和探针？
答：不一定。有些操作可能只需要一个系统，而复杂或高度自动化的应用则可能需要同时使用两个系统。
选择刀具设定器、CNC测头还是两者都用，取决于您的立式加工中心实际需要测量的内容。刀具设定器侧重于刀具测量，而CNC测头则用于定位、对准和测量工件。正确的选择应基于设置频率、生产量、公差要求、零件复杂程度以及手动测量的程度。
如果您的 VMC 在手动刀具测量、工件对准或重复设置检查方面花费大量时间，则自动测量可以帮助减少设置时间并提高工艺一致性。
