如何选择一台回转式五轴加工中心

大多数令人失望的五轴加工中心并非精度不高，而是尺寸不合适。

零件在第一次倾斜时就碰到了外壳。没人称过夹具的重量。刀具长180毫米，主轴鼻端无法爬升到足够高的高度。这些机器不会被送回——它们会被停在角落里运行三轴加工，而这比送回它们的成本更高。所有这些问题在规格表中都已明确列出。

所以本指南省略了理论部分——我们的 五轴数控机床的类型 文章对此有所介绍。以下是您需要测量的四个数字，以及已公布的八项规格。 耳轴式加工中心.

比较机器前需要测量的四个数字

大多数买家会先看工作台直径，觉得“Ø400听起来不错”，然后就去看主轴转速。结果机器到货后才发现零件不合适。以下才是正确的顺序。

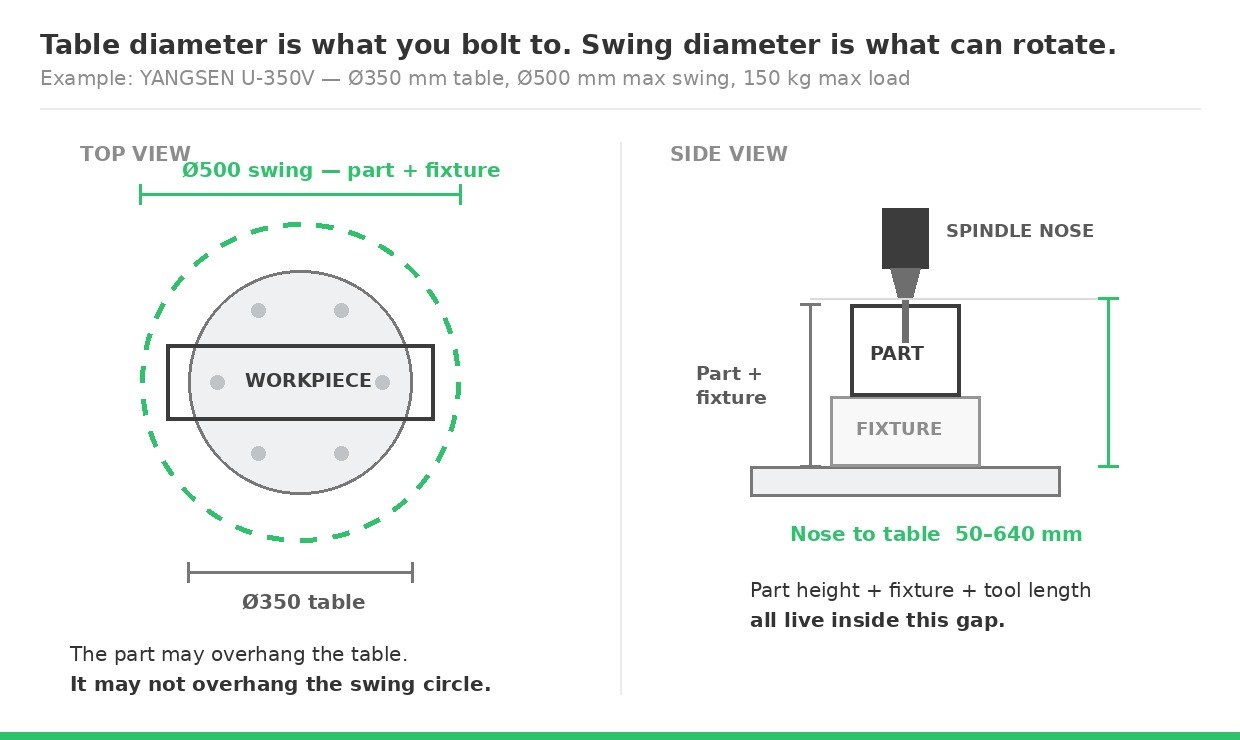

1. 指的是回转直径，而不是工作台直径

工作台尺寸是指夹具固定的圆盘。回转直径是指工件在倾斜和旋转过程中能够扫过而不碰到任何物体的圆周范围。有时，两者之间的距离会很大。

测量工件旋转时轨迹的最大直径——包括夹具、夹钳和未加工的坯料。该数值应与旋转立柱的直径对应，而不是与工作台立柱的直径对应。

预留 15% 到 20% 的净空高度。一个扫掠宽度为 480 毫米的零件，理论上可以安装在 500 毫米的摆动范围内。

2. 零件重量加夹具重量

工作台的承重能力并非指零件的重量，而是指工作台面以上所有部件的总和：零件、夹具、夹钳、虎钳、底座等。例如，一块用于固定20公斤铝制外壳的钢板，其自身重量可能达到25公斤。如果采用估算而非称重，则需乘以1.5至2。

这一点在旋转工作台上比在平面旋转工作台上更为重要，因为负载并非静止不动——它会倾斜±110°或±120°，并受到两个轴的加速作用。公布的数据是静态的。过载的旋转工作台会在精加工过程中出现颤动，远早于任何部件的损坏。

3. 零件高度加刀具长度

公布的主轴鼻端到工作台的距离必须考虑三个因素叠加的影响：夹具高度、工件高度以及包含刀柄在内的最长刀具。例如，一个 200 毫米的工件安装在 100 毫米的夹具上，使用 250 毫米的刀具组件，则需要 550 毫米的距离——仅此一项就排除了三台机床。

还要记住倾斜角度。当倾斜角度为 90° 时，零件的高度就变成了零件的宽度，而所需的间隙也会转移到另一个轴向上。

4. 你实际需要的倾斜范围

大多数零件的偏差都不会超过±90°。如果您的零件也属于这种情况，就无需支付更高的费用。

倒扣、负拔模斜度以及分型线以下的特征都需要倾斜轴超过垂直方向。这里所有型号的倾斜角度均为±110°或±120°。U-400D的倾斜角度范围为-20°~±110°——模具制造商最为关注的负拔模斜度额外范围。

这里还需要做一个决定：五轴联动加工，还是3+2定位加工？对很多加工车间来说，答案是3+2定位加工。先阅读一下“3+2定位加工与五轴联动加工对比”——它对控制系统和CAM软件的要求变化远大于对机床本身的变化。

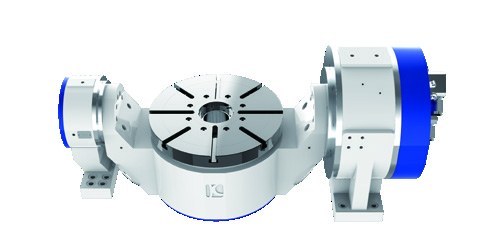

用三句话解释什么是耳轴

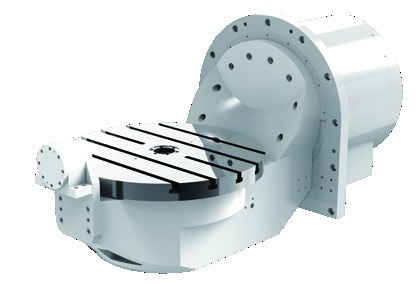

轴颈（或托架）承载着工件，工件安装在两个支撑点之间的倾斜轴上，内部装有旋转的C轴转盘。工件可以倾斜和转动，而刀具则保持静止。与悬臂式结构不同，轴颈采用双侧支撑，是实现小型或中型工件五轴加工的最刚性方式——但缺点是尺寸较大，因为较重的工件需要强度更高的轴颈。

杨森轴颈产品系列（三表）

表A：我的零件是否能放入工作台并固定住。表B：切割速度是否符合我的需求。表C：公布的旋转轴精度。所有八个部件都位于较宽的范围内。 五轴加工中心范围.

表A——夹紧能力

将你的四个数字与这张表进行比对。通常情况下，在查看单个主轴规格之前，就能排除八个选项中的五六个。

表B——切割和动态性能

表C——已公布的旋转轴精度

旋转轴，单位为角秒。

这些是角度数据。它们无法直接转换为毫米级的公差，因为误差取决于特征点与旋转中心的距离。10 角秒的误差在 100 毫米半径处约为 0.005 毫米，在 500 毫米半径处约为 0.024 毫米。同一台机器，结果却截然不同。

公布的参数可能会有所变更。报价前请索取最新规格表。

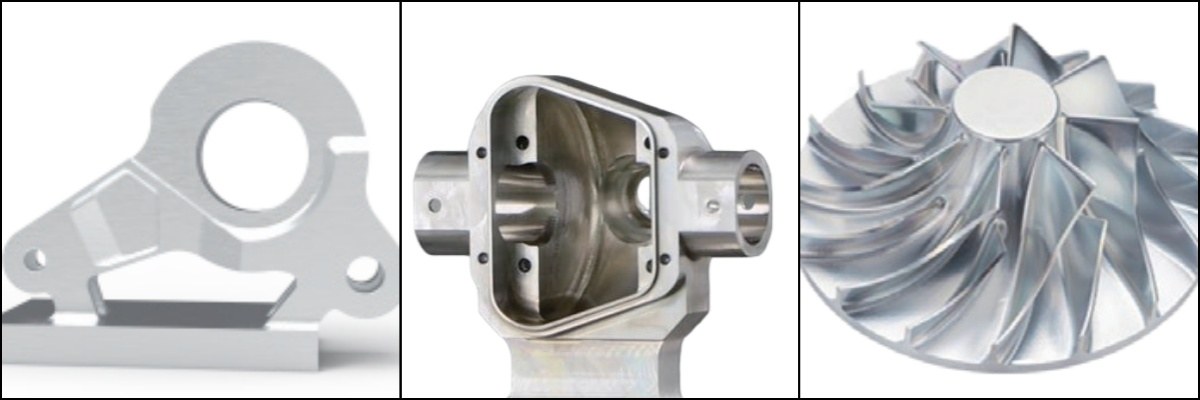

零部件匹配情况也因行业而异——请参阅我们的详细分析。 哪些行业使用立式加工中心.

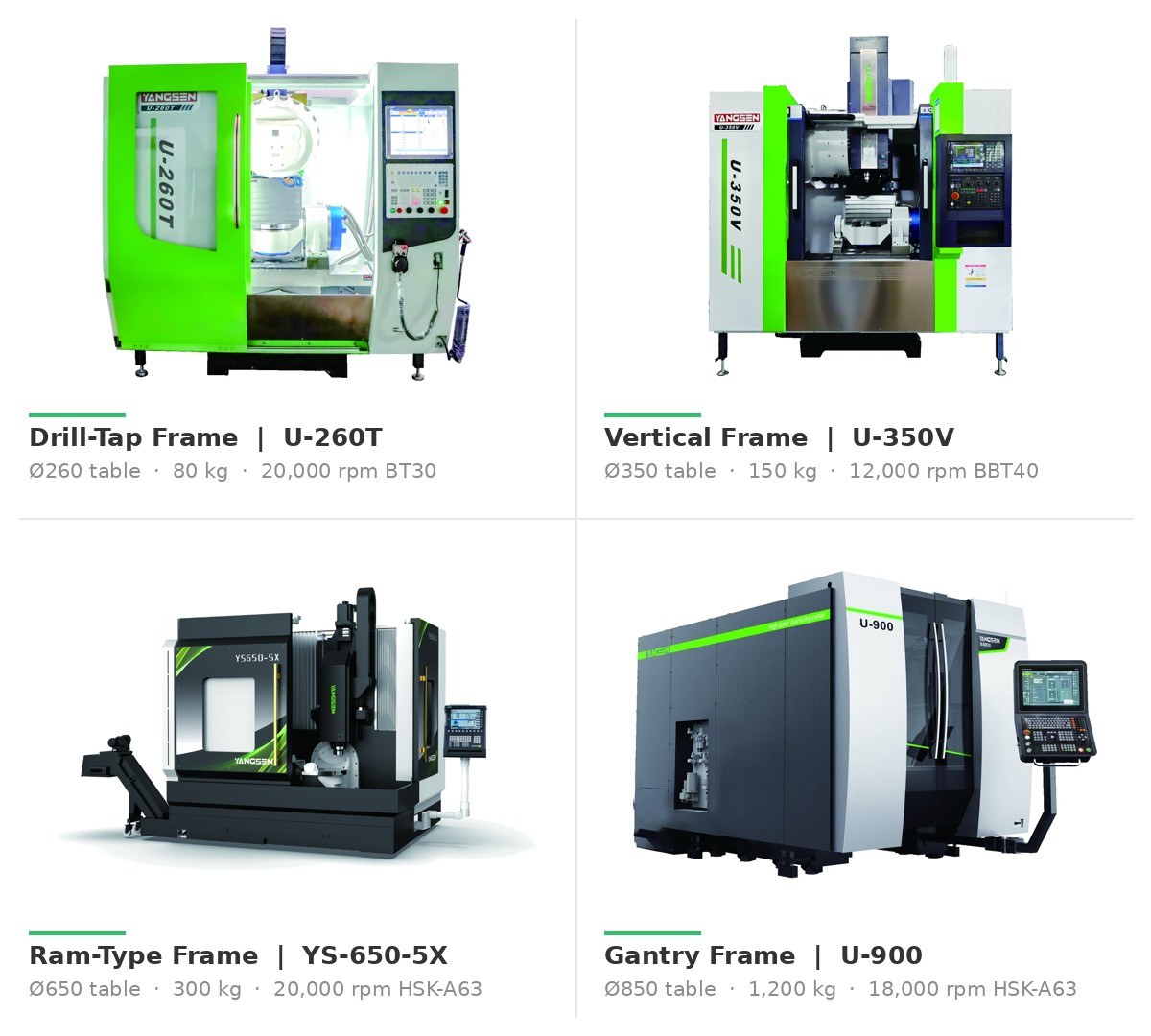

将您的零件与模型进行匹配

钻攻机架 — U-260T → 小型铝制 3C 和五金件，大批量生产。BT30 转速 20,000 rpm，旋转工作台转速最高 250 rpm/min。循环时间是关键所在。切勿过度购买：更大的工作台只会增加旋转质量，反而降低效率。

立式机架 — U-320V / U-350V → 采用不锈钢和精密机电一体化部件。两款机型几乎完全相同：相同的外形尺寸、相同的 11 kW / 47 Nm 主轴、相同的占地面积和相同的 500 mm 回转直径。区别在于圆盘直径（Ø320 与 Ø350）和承重能力（120 与 150 kg）。因此，请根据您的夹具重量进行选择——承重低于 120 kg 时，两款机型均可使用；承重超过 120 kg 时，建议选择 U-350V。

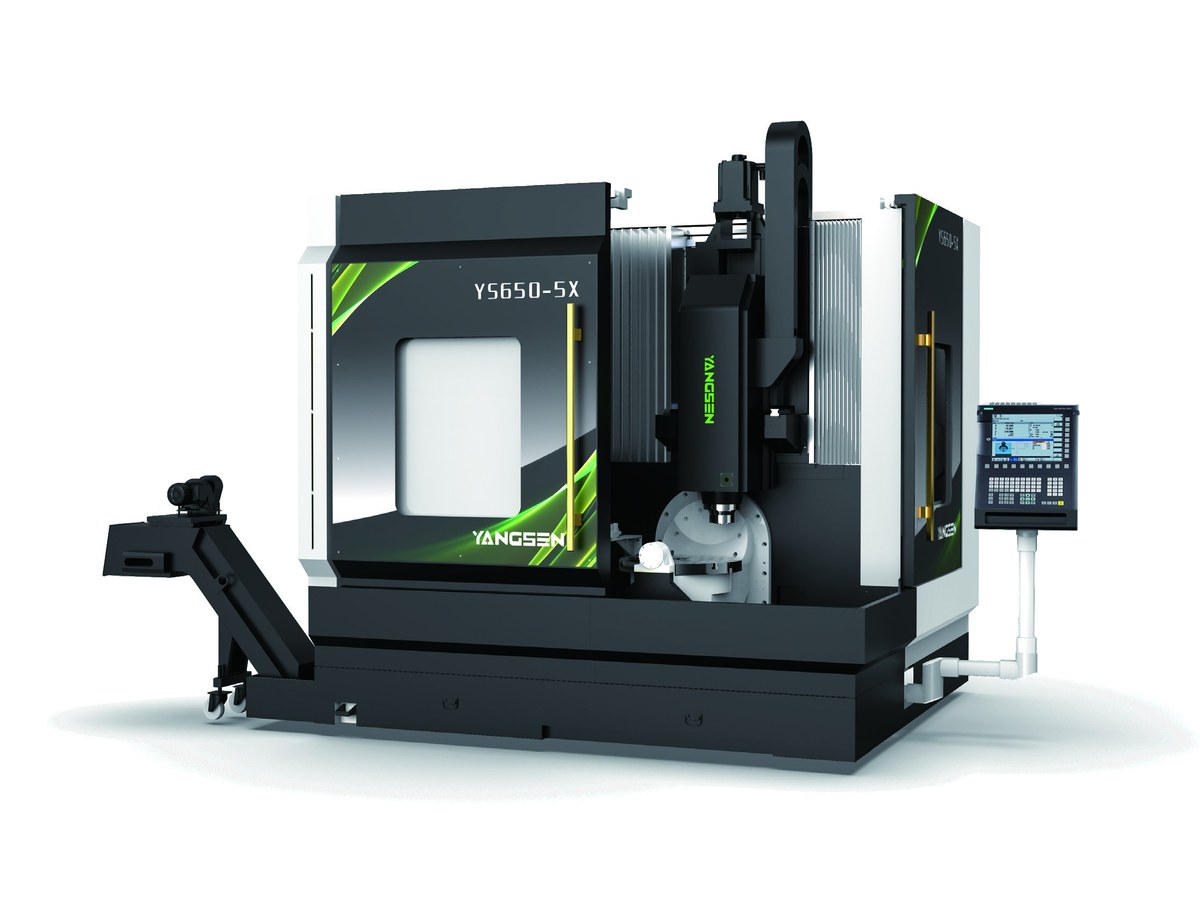

冲压式夹具 — YS-650-5X → 适用于需要刀具触及的机身和无人机结构。该夹具可将主轴送入深槽和不规则几何形状中，而不会出现明显的突出，其36/36/36 米/分钟的快速移动速度是该系列产品中最快的。请注意，其倾斜轴标记为 B，而非 A。

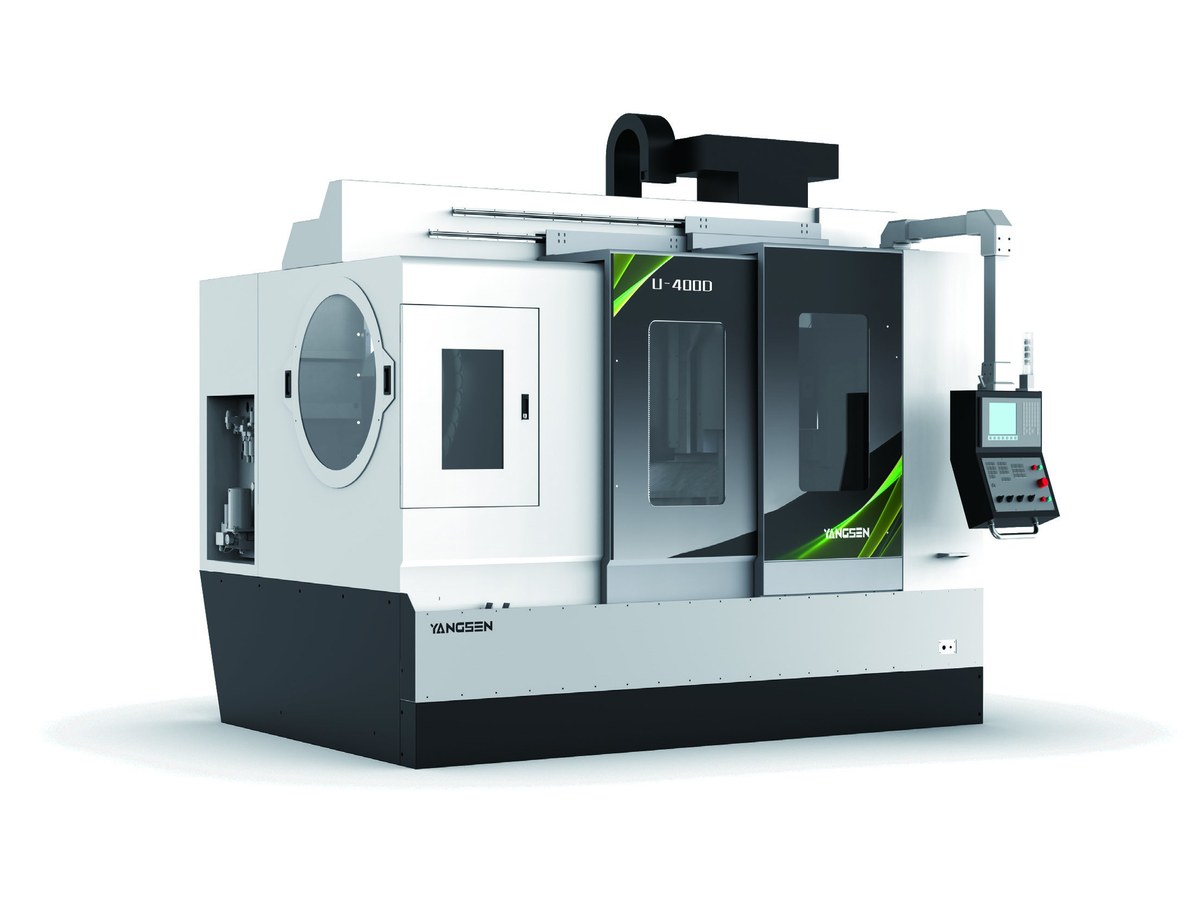

桥架式机床 — U-400D → 适用于模芯、石墨电极和长精加工周期。刚性专家：X 轴行程 1050 毫米，主轴功率 30 千瓦，倾斜角度范围为 -20° 至 ±110°，无需重新装夹即可实现负拔模斜度。杨森机床的 Z 轴刚性比同类产品高出约 30%。切割石墨？请在订购时指定石墨组件和雾化收集装置。

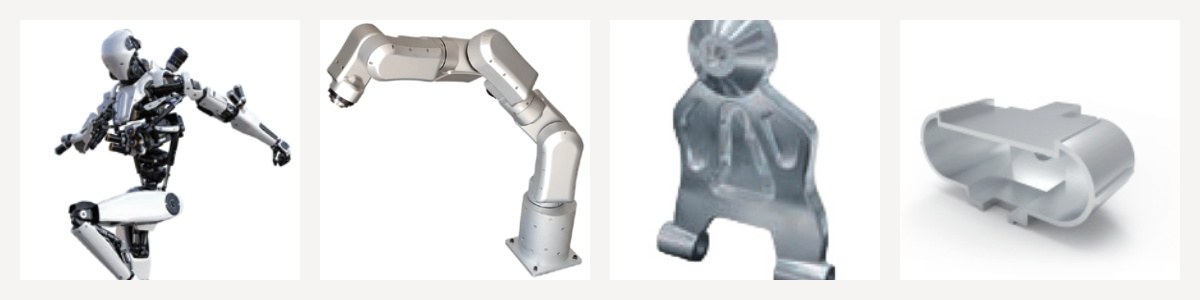

龙门架 — U-400 / U-700 → 原型机、关节、人形机器人组件。横梁、鞍座和滑块，运动质量小。关键细节：耳轴工作台直接固定在桥架底座上，因此其旋转精度与线性轴无关。 U-400 U-700 是紧凑型选择；最大摆动直径为 Ø850，最大承重为 350 公斤。杨森公司将人形机器人的背部手关节和头部部件列为其应用领域之一。

龙门架 — U-900 → 发动机缸体、叶轮和整体叶盘。实际上，这里就只有这些了。它是同系列产品中唯一一台能够加工真正重型铸件并使其倾斜±120°的机器。

主轴、刀具接口和控制

该界面分三个阶段逐步展开，并映射到材料上。

• BT30 — U-260T。采用铝、黄铜、轻钢材质，速度比扭矩更重要。
• BBT40 — U-320V 和 U-350V。铝钢混合夹紧刚度。
• HSK-A63 — YS-650-5X、U-400D、U-400、U-700、U-900。这种端面-锥面接触在承受较大径向载荷时，其位置保持能力是纯锥面接触所无法比拟的。如果您一半的加工材料是钛合金，那么在这方面就不要省钱。

控制系统：华中（HNC）、新德科技、西门子、海德汉、发那科，具体视型号而定。请遵循您的程序员已有的知识以及您当地服务网络支持的品牌——在设备使用过程中更换品牌会产生额外的成本，而这些成本不会出现在报价单上。

哪些选项值得付费？

不同型号的供货情况可能有所不同，因此请在制定预算前确认供货情况。

• 工件探针。 在产品种类繁多、产量较低的情况下，这笔投资是值得的。如果一天要更换好几次设备？那几个月就能收回成本。如果一个灯具用了六周？那就闲置了。
• 主轴内冷却。 对于深孔或钛合金加工，冷却液必不可少。仅靠冷却液冲洗无法彻底清除深孔内的积垢，而对于钛合金加工，这还会缩短刀具寿命。
• 石墨封装和雾化收集。 如果您要切割石墨，则必须进行此项操作。如果机器未指定用于切割石墨​​，您将付出导轨和主轴轴承的代价——这相当于一台机器使用寿命从两年缩短到五年的差别。
• 线性刻度。 龙门式升降机标配，其他型号可选。如果您的车间温度较高或运行周期较长，建议购买。
• 激光刀具设定器、自动门、排屑器、油水分离器、冷却液温度控制系统。 在生产单元中很容易实现，但在单班制短工作业中则很难。根据你的轮班模式来决定，而不是照搬宣传册上的安排。

刚性、精确度及其验证方法

在查看数值之前，先看看是什么产生了精度：人字形立柱结构实现热对称，宽跨度导轨，易变形点处的加固铸件，以及直接驱动旋转轴消除蜗轮蜗杆间隙，而不是在软件中进行补偿。

那么，在比较报价时，有两点需要注意。

进行同类比较。表C显示的是角度精度，单位为弧秒。有些竞争对手在同一张表中将线性定位精度以毫米为单位列出。这是不同的测量单位。

规格表只是一种声明，而非证据。务必询问如何验证——球杆仪测试是检验圆周插补和垂直度的标准方法。杨森还提供远程VR工厂审核服务，让您无需预订机票即可观看机器测试过程。这是目前最经济实惠的尽职调查方式。

两个会让你损失真金白银的误解

“更大的工作台更安全。”旋转质量与工作台尺寸成正比。比较一下转速高达 250 rpm/min 的 U-260T 和转速仅为 60/70 rpm/min 的 U-900。对于需要频繁倾斜运动的小零件，更大的机器速度反而更慢——而且价格也更高。

“买一台五轴机床就能加工复杂零件。” 机床只是成功的一半。CAM策略、合适的后处理器以及了解刀具轴控制的操作员才是剩下的关键，而这些通常是第一年的瓶颈。现在就应该为软件和培训做好预算，而不是等到一年半以后。

常问问题

问：轴颈式或台式——有什么区别？

答：耳轴支撑着位于两个轴承之间的倾斜轴，旋转转盘则位于支架内部。双层工作台设计是将旋转工作台叠放在一个独立的倾斜工作台上。在相同尺寸下，耳轴的刚度更大，因此它更适用于中小型零件的加工。

问：这些机器能承载多重的零件？

答：根据型号不同，承重范围为 80 公斤至 1200 公斤，含夹具。U-400 和 U-400D 型号的承重能力分别针对水平和垂直方向标明，因为耳轴倾斜时载荷路径会发生变化。

问：需要同时进行 5 轴加工，还是 3+2 轴就足够了？

答：对于大部分生产工作而言，3+2 模式就足够了，而且更容易编程和招聘。同步运动模式在连续自由曲面上尤为适用，例如叶轮、整体叶盘和涡轮叶片。

问：BT30、BBT40 还是 HSK-A63？

答：选择刀具应根据材料和切削深度来决定，而不是预算。BT30 适用于高速切削小型铝材。BBT40 适用于铝钢混合加工。HSK-A63 适用于钛、工具钢以及长距离精加工。

问：我如何才能获得自己所做部分的推荐信？

答：请提供四项信息：材料、总体尺寸、所需公差以及预计年产量。图纸或STEP文件会更快。

签署前须知

• 测量摆动范围。
• 将零件连同夹具一起称重。
• 将堆栈高度加起来。
• 确定你真正需要的倾斜角度。

在主轴速度和控制品牌进入讨论范围之前，这四个数字可以将八台机器缩小到一两台——它们可以阻止你购买一台纸面上看起来不错但无法夹持你的零件的机器。

然后提出三项要求：提供候选产品的规格表、进行远程 VR 工厂审核，以及根据您的图纸推荐型号。

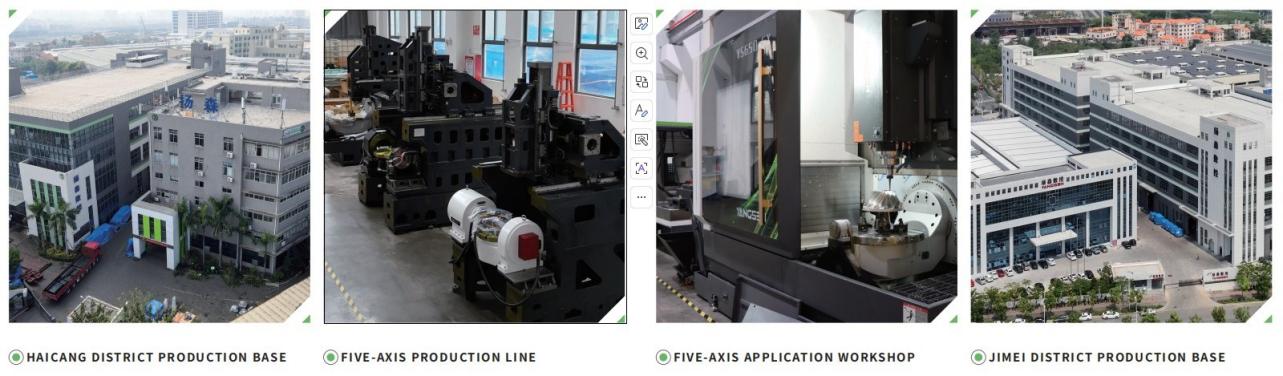

五轴生产线及应用车间，海沧和集美区基地。

把零件寄给我们。我们会告诉你它属于八个零件中的哪一个——如果答案是“都不是”，我们也会告诉你。
