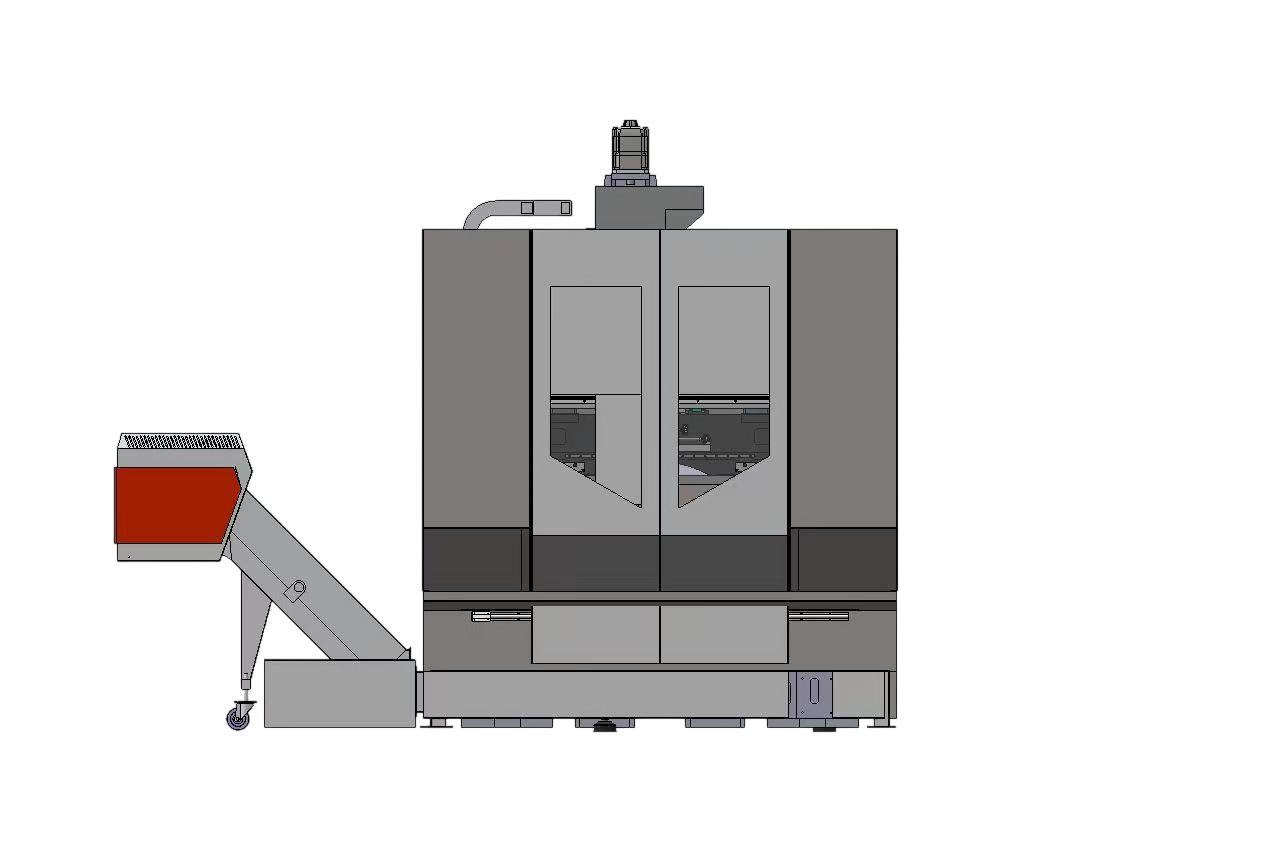

立式龙门摇篮五轴加工中心采用U型底座与桥式上部结构组合成完整的箱体结构，形成全封闭的力流回路，因此结构刚性高，稳定性强。对称结构使热变形误差小，三轴驱动重心接近，运动响应性及同步性优良，机床加工精度、光洁度高，稳定性强；
最大限度。 X轴行程 :
460mm最大限度。 Y轴行程 :
460mm最大限度。 Z轴行程 :
400mm最大工件重量 :
200/100KG整机特点
 | 1、刀库采用变频驱动，刀臂采用变频器控制，有效提高产品加工效率； 2、配置φ150-HSKA 63-16000rpm高频电主轴，功率大，功率范围宽。弹簧夹紧，液压释放。主轴配备同轴环形编码器，可同步反馈主轴瞬时转速和旋转角度，高速连续加工性能好，过载能力强，具有刚性攻丝功能。 3、主轴轴承采用油脂润滑，高速性能好，主轴刀具采用弹簧夹紧，液压释放。 4.主轴前端迷宫式密封设有气压保护，用加压空气将主轴锥孔吹净，防尘防切屑。 |
光学机器特点
1、采用台湾PMI滚柱导轨、台湾PMIC3级丝杆、日本NACHI原装轴承，预紧防止热位移；
2、床身铸件采用HT300树脂砂铸造，经过整体退火、自然时效及两次高频振动时效处理，具有高刚性、高稳定性、持久不变形的效果；
3、立式龙门摇架五轴加工中心采用U型底座与桥式上部结构组合成完整的箱体结构，形成全封闭的力流回路，因此结构刚性高，稳定性强。对称结构使热变形误差小，三轴驱动重心接近，运动响应性及同步性优良，机床加工精度、光洁度高，稳定性强；
4.半开放式摇篮转盘安装结构，可让客户轻松实现单驱双支撑、双驱双支撑、滚子凸轮驱动、DD电机驱动及不同盘片和A轴中心高的摇篮模组配置需求。可满足复杂曲面及多面产品加工的工作需求；
5.外经150mm高刚性HSKA63电主轴，环喷设计。
技术参数
| 旅行 | X/Y/Z 轴 | mm | 460/460/400 |
| 主轴鼻端至工作台距离 | mm | 140-540 | |
| 轨道形式 | 滚柱导轨 | ||
| 转盘 | 转盘台面尺寸 | mm | φ400 |
| 工作台距旋转中心的距离 | mm | 25 | |
| 工作台最大承重（0 °/90 ° ） | Kg | 200/100 | |
| T 槽 | 数量/毫米 | 8-14x45 ° | |
| 旋转角度 | 花费 | 账户： ±110/360 | |
| 主轴锥孔（型号/安装尺寸） | HSKA63 | ||
| 主轴 | 主轴转速 | 转速 | 16000 |
| 主轴驱动方式 | 电主轴 | ||
| 喂养 | X/Y/Z 各轴快速进给 | 米/分钟 | 36/36/36 |
| 最大切削进给 | 毫米/分钟 | 10000 | |
| 刀具更换装置 | 换刀方式 | 转化 | |
| 工具手柄规格 | 类型 | HSKA63 | |
| 工具容量 | 工具 | 18 | |
| 最大刀具直径（切削刀具） | mm | 80 | |
| 最大刀具直径（不含刀具） | mm | 80 | |
| 最大刀具长度 | mm | 250 | |
| 最大刀具重量 | kg | 8 | |
| 最快换刀时间 | 秒 | 4 | |
| 发动机 | 主轴电机 | kw | 20 |
| 三轴伺服电机 | kw | S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4 | |
| 切割水泵电机 | 米/小时 | 4-60 | |
| 准确性 | 定位精度 | mm | ±0.005 |
| 重复定位精度 | mm | ±0.003 | |
| 电源要求 | 电源要求 | kv | 20 |
| 气源要求 | 公斤/平方厘米 | 6~8 | |
| 机器尺寸 | 长*宽*高 | mm | 2800x2200x2900 |
| W八 | T | 5 |
