扬森很荣幸为您提供顶级的双龙门加工中心。找到适合您特定要求的理想产品。坚固的双柱结构确保了更大的刚性和更小的公差，使该机器非常适合通用零件的高效加工和快速模具作业。
最大限度。 X轴行程 :
5000mm最大限度。 Y轴行程 :
3200mm最大限度。 Z轴行程 :
1000mm最大工件长度 :
4600mm最大工件宽度 :
2600mm最大工件重量 :
18T应用 :
Medical Industry加工 :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 龙门架 数控系统 机器特点
|
|
CNC龙门加工中心最适合加工大型零件，例如船用零件等。本机是适用于机械加工和模具制造领域的立式加工中心，从粗加工到精加工均适用加工要求，并能完成铣、钻、攻丝、镗等多种工序。 远景数控龙门加工中心采用箱体结构设计，适合有限的工作空间，工作台与立柱一体式设计，提供稳定、快速的进给性能，满足 精密模具和铝材切割要求。 |
龙门加工中心 参数
| 模型 | YSMV-5030 | ||
| 主题 | 规格 | 单位 | |
| 旅行 | X轴 | mm | 5000 |
| Y轴 | mm | 3200 | |
| Z轴 | mm | 1000 | |
| 主轴鼻端至工作台 | mm | 250-1250 | |
| 三轴导轨 | X/Y/Z重载滚柱直线导轨 | ||
| 门宽 | 3000 | ||
| 公羊类型 | T型 | ||
| 工作表 | 工作台尺寸（长*宽） | mm | 6400*2600 |
| 最大工作台负载 | t | 18 | |
| T型槽 | mm | 13-28*200 | |
| 主轴 | 主轴类型 | 类型 | BBT-50 |
| 主轴转速 | 转速 | 6000 | |
| 主轴驱动方式 | 直达DS | ||
| 进给速度 | 快速移动（X/Y/Z） | 米/分钟 | 2015年12月15日 |
| 切削进给率（X/Y/Z） | 米/分钟 | 12 | |
| 换刀装置 | 空中交通管制 | 24（选项：40/60） | |
| 发动机 | 主轴电机 | KW | 15/18.5(143-236牛米) |
| 三轴伺服电机 | KW | 6/3/3（38/36/36 牛米） | |

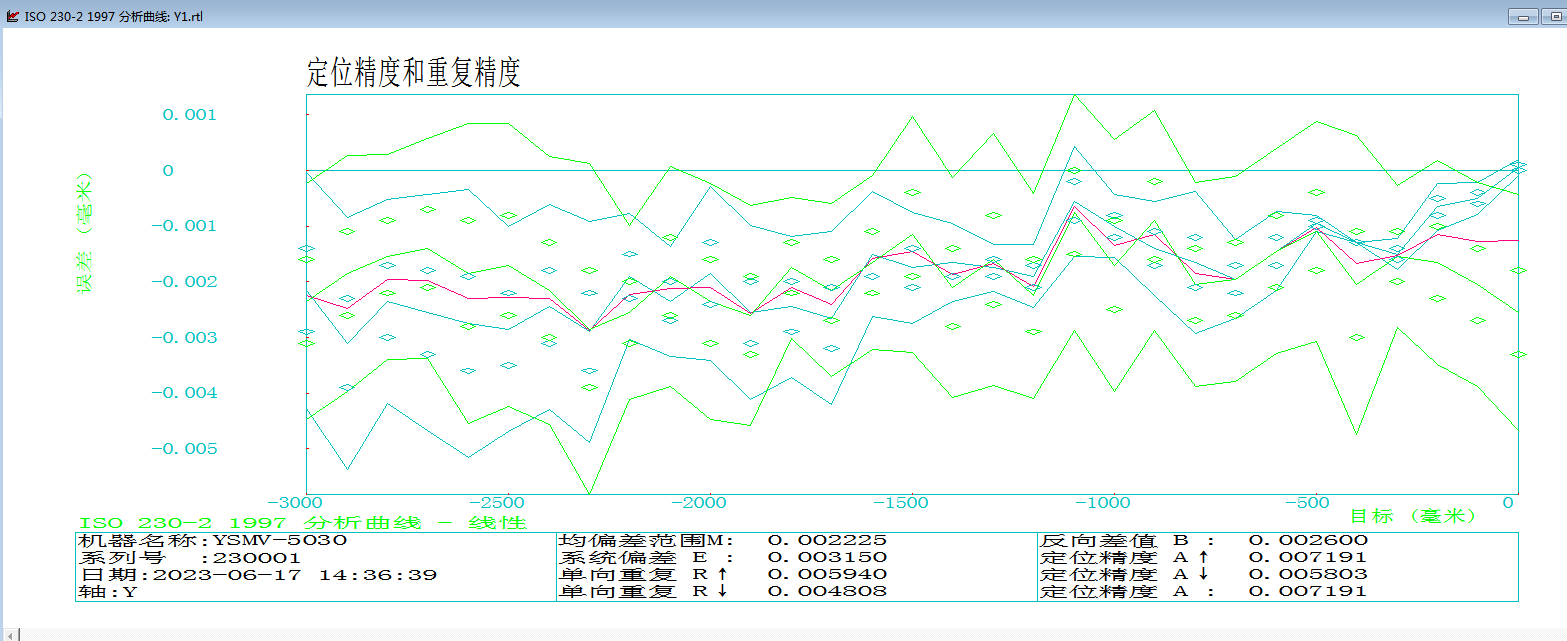

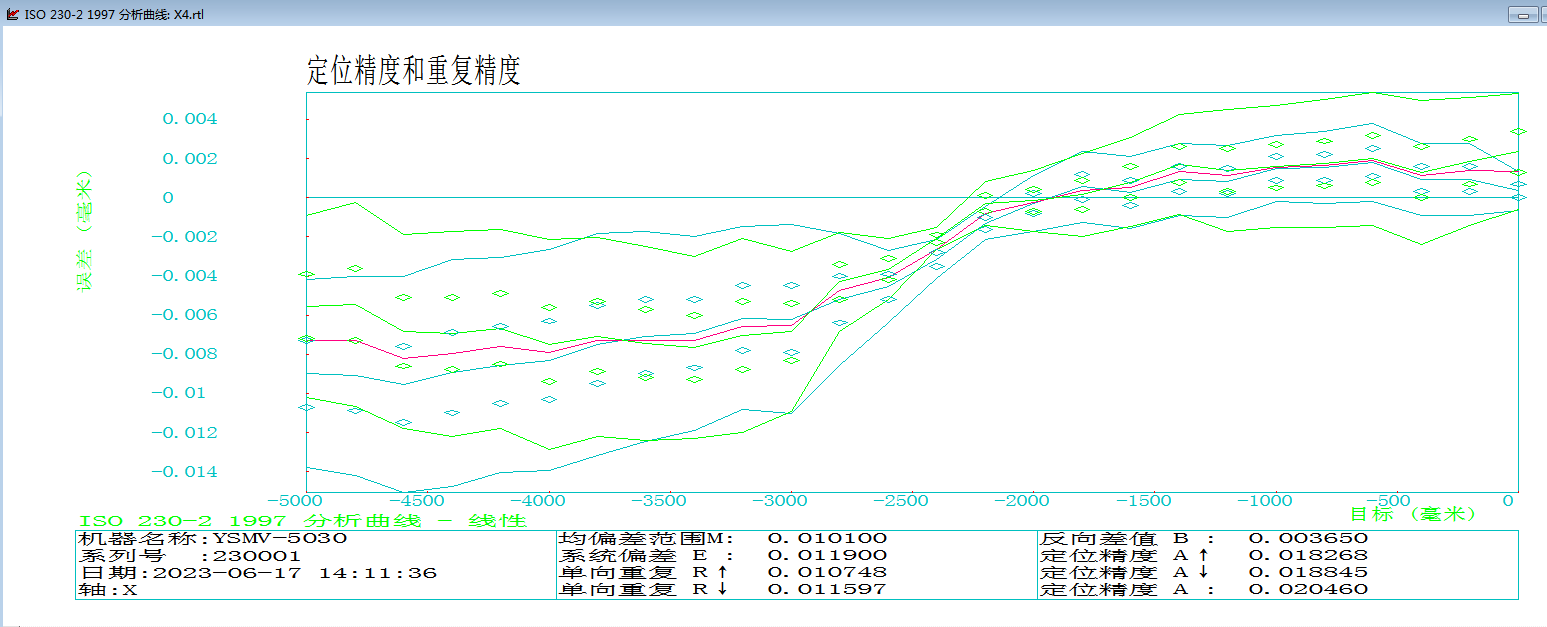

| 准确性 | 准确性 | mm | 0.03/0.02/0.015 |
| 重复性 | mm | 0.018/0.015/0.01 | |
| 所需电源 | 电力需求 | 千伏安 | 50 |
| 气压要求 | 公斤/平方厘米 | 6^8 | |
| 其他的 | 外形尺寸（长*宽*高） | mm | 11600*6050*5420 |
| 总重量 | t | 50 | |
标准配件
|
刚性攻丝 自动润滑系统 半封闭防护罩 |
双 LED 工作灯 电柜换热器 双螺杆式排屑机 |
主轴鼻吹气 LED 3 色警示灯 链式排屑机及小车 |
M30 自动关闭 调平螺栓和垫块 |
选项
|
光学光栅尺 CTS 40T空刀 |
刀具破损系统 切屑输送系统 轮盘 |
油雾系统 撇油器 90°手动铣头 |
冷气机 汽车零部件探针测量系统 90° AHC 自动铣头 |
