扬森公司荣幸为您提供一流的双立柱加工中心。找到最符合您特定需求的理想产品。坚固的双立柱结构确保了更高的刚性和更小的公差，使该机床非常适合高效加工通用零件和快速模具制造。
最大限度。 X轴行程 :
5000mm最大限度。 Y轴行程 :
2100mm最大限度。 Z轴行程 :
1000mm最大工件长度 :
5000mm最大工件宽度 :
1700mm最大工件重量 :
12T应用 :
Medical Industry加工 :
Drilling, Tapping, Milling, Surface MillingYSMV-5021双立柱龙门加工中心专为高精度、高稳定性地加工大型重型工件而设计。其X轴行程达5000毫米，承载能力强，是需要大规模加工结构件的行业的理想之选。固定梁龙门加工中心是一种横梁固定、工作台沿X轴移动的数控机床。这种结构具有优异的刚性和稳定性，使其非常适合大型工件的重切削和高精度加工。
YSMV-5021 双列 数控 机器特性
1. X 轴超宽底座，厚实、高刚性工作台，增强了工作台承载能力，确保了最佳的动态水平精度。
2. Y轴的大阶梯式设计使导轨靠近横梁和主轴，有效提高了切削载荷的刚度。
3. Z轴15米快速移动，具有高加减速性能，可实现高速模具加工的轮廓精度。
4. 可选择主轴和热补偿功能来应对环境温度变化，以确保受环境温度变化影响的精度变化在 0.02mm 以内。
CNC双立柱加工中心最适合加工大型零件，例如船舶零件。该机床适用于立式加工中心领域的机械加工和模具制造，从粗加工到精加工，可满足各种加工要求，并能进行精铣、钻孔、攻丝、镗孔等多种加工。
 | ① 立式和卧式刀具库
② 主轴 采用 BBT50-©200 高刚性主轴，6 个进口大型钢球轴承，超强切削能力。
③ 五轴联动双摆铣头 交流轴力矩电机+电主轴 叉形一体化结构； 交流轴安装力矩电机结构； 交流轴液压夹持，实现高速切割和高刚性。 |
双柱数控机床参数
模型 | YSMV-5021 | ||
主题 | 规格 | 单位 |
|
旅行
| X轴 | mm | 5000 |
Y轴 | mm | 2100 | |
Z轴 | mm | 1000 | |
主轴鼻端至工作台 | mm | 200-1200 | |
三轴导轨 |
| X/Y/Z轴重载滚轮直线导轨 | |
门宽 |
| 2100 | |
公羊类型 |
| T型 | |
工作台 | 工作台尺寸（长*宽） | mm | 5000*1700 |
最大表格负载 | t | 12 | |
T型槽 | mm | 9-22*180 | |
主轴 | 主轴型 | 类型 | BBT-50 |
主轴转速 | 转速 | 6000 | |
主轴驱动类型 |
| 牙科医生 | |
进给率 | 快速横断面（X/Y/Z） | 米/分钟 | 2015年12月15日 |
切削进给率（X/Y/Z） | 米/分钟 | 12 | |
工具 更换器 | 空中交通管制 |
| 24（选项：40/60） |
发动机 | 主轴电机 | KW | 15/18.5（143-236 牛米） |
三轴伺服电机 | KW | 6/3/3 (38/36/36 牛米) | |
所需功率 | 电源要求 | 千伏安 | 50 |
气压要求 | kg/cm2 | 6^8 | |
其他的 | 外部尺寸（长*宽*高） | mm | 11600*5850*5420 |
毛重 | t | 36 | |
双柱龙门数控应用

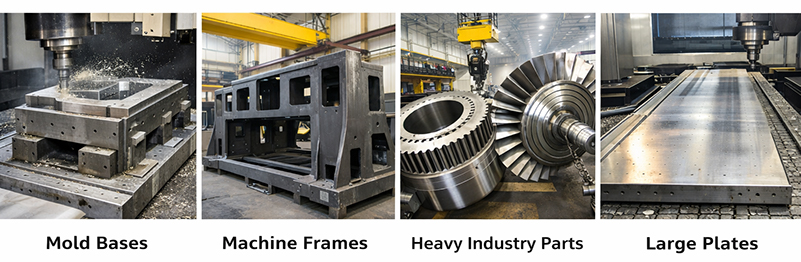

YSMV-5021龙门式数控加工中心广泛用于加工中大型结构件，这些结构件需要高刚性和稳定的精度。它尤其适用于加工模架、大型板材、机床机架和重型工业零件等部件。凭借其宽大的工作区域和高负载能力，该机床能够一次装夹高效加工超大型工件，减少重新定位次数，从而提高整体加工精度。
标准配件
刚性攻丝 自动润滑系统 半封闭式防护罩 | 双LED工作灯 电柜热交换器 双螺杆式排屑器 | 纺锤鼻气动吹气 LED三色警示灯 链式木屑输送机和推车 | M30 自动关闭 调平螺栓和垫片 |
选项
光学线性标尺 腕管综合征 40T ATC | 工具断裂系统 芯片输送系统 旋转台 | 油雾系统 撇油器 90°手动铣削头 | 空调 汽车零部件探针测量系统 90°自动铣削头带AHC |
