立式加工中心在切割各种材料方面功能强大，同时显著提高生产效率。通过最大限度地缩短生产周期并降低加工成本，这些机床提高了整体工艺的盈利能力。工程师们融入了先进的设计功能，以简化操作，有效减少因频繁质量检查而导致的停机时间。数控立式加工中心采用人体工程学设计，优化了操作员的舒适度和工作条件，从而实现最高效率。
最大限度。 X轴行程 :
1400mm最大限度。 Y轴行程 :
800mm最大限度。 Z轴行程 :
750mm最大工件长度 :
1500mm最大工件宽度 :
800mm最大工件重量 :
1500KG应用 :
Precision Mold, Auto Parts加工 :
Surface Milling, Drilling Holes, TappingYSV-1482 立式加工机 结构特点
1、采用台湾变频刀库，换刀时间缩短至1.4S，有效提高加工效率； 2、三轴均标配大扭矩输出，定位快速准确； 3、主轴电机标配11-15KW大扭矩通用电机，主轴扭矩较同型号其他品牌有明显提升，非常适合重切削； 4、机床配件均为名厂知名品牌，行业内先进配置。 |

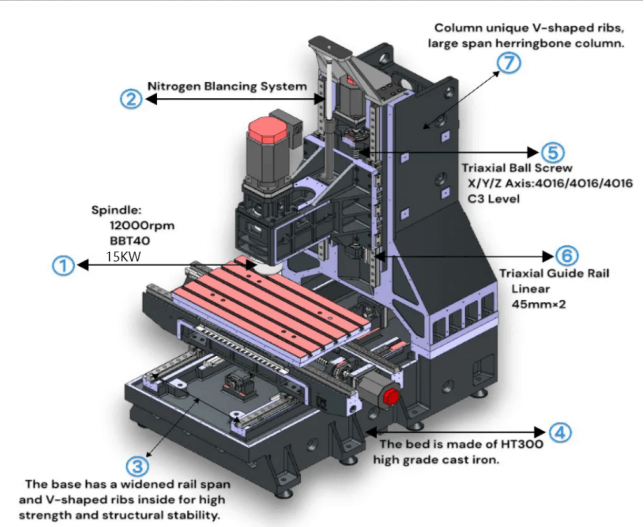

立式框机 光机特性
 | 1、采用德国力士乐线轨，线轨宽度达到45mm； 2、Y轴745mm超大跨度； 3.X轴采用6个滑动座支撑，刚性强，确保强力切削； 4、三轴采用PMI外径40mm C3级丝杆，三轴采用NSK原装轴承（3062），3+2模式，预紧处理，防止热位移； 5、外径150mm，高刚性BBT主轴，环喷设计； 6、采用台湾原装超高速切割气缸，切割时间可达0.28S； 7、机床床身采用精密HT300高级铸铁。 |
立式加工中心 参数
| 物品 | 规格 | 单位 | YSV-1482 |
| 旅行 | X/Y/Z轴 | mm | 1400*800*750 |
| 主轴鼻端至工作台距离 | mm | 150-900 | |
| 主轴中心至立柱轨道距离 | mm | 880 | |
| 轨道形式 | 直线导轨 | ||
| 工作台 | 桌子尺寸（长*宽） | mm | 1500*800 |
| 工作台最大承载能力 | kg | 1500 | |
| T型槽 | 数量/毫米 | 6-22*110 | |
| 主轴 | 主轴锥孔（型号/安装尺寸） | mm | BBT40 |
| 主轴转速 | 转速 | 8000 | |
| 主轴驱动方式 | 皮带类型 | ||
| 喂养 | X/Y/Z轴快速进给 | 米/分钟 | 24/24/24 |
| 切削进给 | 毫米/分钟 | 10000 | |
| 工具更换器 | 工具更换 | 侧量变频 | |
| 手柄规格 | 类型 | BT40 | |
| 工具容量 | 工具 | 24 | |
| 最大刀具直径（近端刀具） | mm | 80 | |
| 最大刀具直径（不含邻近刀具） | mm | 120 | |
| 最大刀具长度 | mm | 300 | |
| 最大刀具重量 | kg | 7 | |
| 最快换刀时间 | 秒 | 1.4 | |
| 发动机 | 主轴电机 | kw | βiIP 22/8000 |
| 3轴伺服电机 | kw | β为22/3000/β为30/2000/β为30B/2000 | |
| 切割水泵电机 | 米/小时 | 4月30日 | |
| 准确性 | 定位精度 | mm | ±0.005 |
| 重复性 | mm | ±0.003 | |
| 电源要求 | 电源要求 | 千伏安 | 25 |
| 气源要求 | 公斤/平方厘米 | 6~8 | |
| 机器尺寸 | 长*宽*高 | mm | 4700*2950*2766 |
| 重量 | t | 10.5 |
安全门 自动润滑系统 全封闭防护装置 气枪 | 刚性攻丝 电气柜热交换器 主轴冷却液喷嘴 冷却液枪 | 双 LED 工作灯 LED三色警示灯 冷却液箱和切屑盘 工具箱 | 主轴鼻端吹气 调平螺栓和垫块 M30 自动关闭 维护和操作手册 |
选项
光学线性刻度 CTS 工件和工具探头 | 冷却液枪 刀具破损系统 排屑输送系统 | 油雾收集器 撇油器 旋转工作台 | 12000rpm DDS主轴 15000rpm DDS主轴 HSK-63-18000 内置电机 |
