数控攻丝机适用于加工高光产品和精密模具，可实现大多数金属制品的钻、铣、镗、拧等功能，可完成配合镗孔、各种复杂凸轮、手板、覆膜、圆弧凹槽和其他加工准确有效。
最大限度。 X轴行程 :
600mm最大限度。 Y轴行程 :
400mm最大限度。 Z轴行程 :
350mm最大工件长度 :
700mm最大工件宽度 :
400mm最大工件重量 :
350KG应用 :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industry加工 :
Drilling, Tapping数控攻牙机 特征
 |
设计、钻孔和攻丝中心的简单性和效率非常适合精确、快速和重复的加工过程。集中钻孔和攻丝设计最大限度地提高了效率和螺纹速度，并能够钻入更硬的材料。数控攻牙机广泛应用于高精密模具、汽车、机车、航空、仪器仪表、纺织、电子仪器、精密五金等行业的中小型外壳、盖板、板材等批量零件的加工和机械制造。 床身采用优质HT300铸铁精密铸造 BT30主轴转速为20000rpm，电机功率为5.5kw 配备21T伺服碟形换刀装置，换刀时间1.8s 快速排量达到60/60/48，刚性攻丝转速为6000rpm。
|

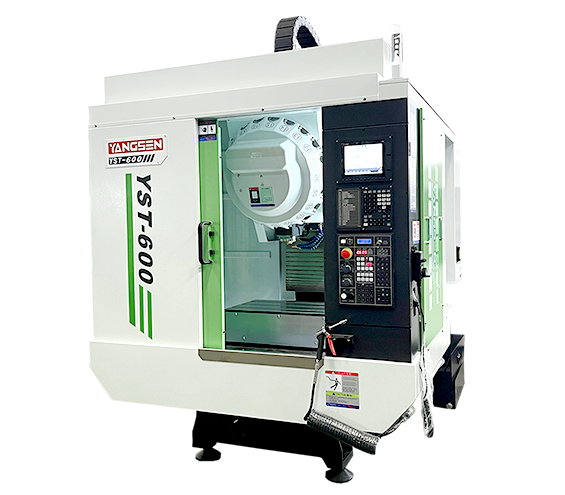

YST-600 数控钻攻中心机 特征
①.更高的 Z 轴
Z轴有效行程为410mm，主轴鼻端与工作台面距离为150-560mm，可安装四轴，无需另加垫块，不影响机床刚性。
②.大桌子
工作台尺寸：1000X450mm。更大的工作台允许更大的零件加工。
光栅尺
可选海德汉、法格光栅尺，精度在±5um以下。
③.稳定的基地
共用V8底座，1020mm跨度，高刚性、高精度床身。
④.强力马达
标配20000rpm BT30高速电机，功率5.5kw；可选配12000rpm大扭矩电机，功率7.5kw。
换刀速度快
配备21T伺服刀库，换刀时间1.8s； X/Y轴快移60m/min，Z轴快移48m/min。
强力主轴
YSV800配置BBT40外径150mm，刚性更高，短鼻轴，五个轴承，冷却液喷嘴。
升级配置
德国力士乐滚柱直线导轨，台湾伺服刀库，台湾主轴。
外形美观
欧美风钣金设计，美观实用。
数控钻孔攻牙机 参数
| 模型 | YST-600 | ||
| 主题 | 规格 | 单位 | |
| 旅行 | X/Y/Z轴 | mm | 600/400/350 |
| 主轴鼻端到工作台 | mm | 145-495 | |
| 主轴中心到立柱 | mm | 420 | |
| 三轴导轨 | 滚珠直线导轨 | ||
| 工作表 | 工作台尺寸（长*宽） | mm | 700x420 |
| 最大工作台负载 | kg | 350 | |
| T型槽 | mm | 3-14x125 | |
| 主轴 | 主轴锥度 | 类型 | BT-30 |
| 主轴转速 | 转速 | 20000 | |
| 主轴驱动类型 | 数字数据系统 | ||
| 进给率 | 快速移动(X/Y/Z) | 米/分钟 | 60/60/48 |
| 切削进给率(X/Y/Z) | 米/分钟 | 10 | |
| 换刀器 | 自动换刀装置 | 快轮 | |
| 刀柄类型 | 类型 | BT-30 | |
| 工具存储容量 | 片 | 21 | |
| 最大限度。刀具直径（相邻） | mm | 60 | |
| 最大限度。刀具直径（空） | mm | 80 | |
| 最大限度。刀具长度 | mm | 200 | |
| 最大限度。工具重量 | kg | 3.5 | |
| 换刀时间 | 秒 | 1.8 | |
| 发动机 | 主轴马达 | kw | 5.5 |
| 三轴伺服电机 | kw | 1.5/1.5/3.0 | |
| 准确性 | 准确性 | mm | ±0.005 |
| 重复性 | mm | ±0.003 | |
| 所需电源 | 电力需求 | 千伏安 | 15 |
| 气压要求 | 公斤/平方厘米 | 6^8 | |
| 其他的 | 外形尺寸（长*宽*高） | mm | 2000x2650x2750 |
| 总重量 | t | 3.6 | |
|
安全门
自动润滑系统
全封闭防护罩
|
刚性攻丝
电柜换热器
冷却液箱和切屑托盘
|
双 LED 工作灯
LED 3色警示灯
主轴油冷器
|
主轴鼻端吹气
Leweling Bolits 和垫
M30自动关机
|
|
光栅尺
切屑输送系统
|
刀具破损探头
撇油器
|
油雾收集器
工件&工具测头
|
