数控雕刻铣床以其加工速度快、性价比高和加工效果好而著称。是制作3D模具和冲压模具、压花模具、滚压模具、热冲压模具和组合模具、钢模、压花模具等的理想选择。我们提供免费培训和无限次技术支持。欢迎随时联系我们。
最大限度。 X轴行程 :
800mm最大限度。 Y轴行程 :
1200mm最大限度。 Z轴行程 :
300mm最大工件长度 :
1200mm最大工件宽度 :
800mm最大工件重量 :
1000KG应用 :
Precision Mold加工 :
Drilling, Milling, Tapping, EngravingS雕刻铣床的结构特点
 | 数控雕刻铣床以其加工速度快、性价比高和加工效果好而著称。是制作3D模具和冲压模具、压花模具、滚压模具、热冲压模具和组合模具、钢模、压花模具等的理想选择。我们提供免费培训和无限次技术支持。欢迎随时联系我们。 |
雕刻铣床的特点
 | 1. 雕刻铣床的专利主轴箱 主轴箱内部有一个阶梯孔；电主轴安装在该阶梯孔中，并用法兰固定主轴箱。 2. 工作台 箱体结构和滚珠丝杠一体成型。 3. 光学线性标尺 可选配海德汉 (Heidenhain) 或法戈尔 (Fagor) 光学线性标尺，精度优于 ±5μm。 4. 基地 多层壁盒结构，后部芯片提取 5. 桥梁立柱的三角形肋结构 门桥三角形肋结构的实用新型提高了机床的动态和静态刚度，提高了加工精度。 6.可选配直驱式 BBT40 主轴 7. 升级配置 标准伺服旋转刀库；HSK-E40电机主轴；石墨防护罩；激光刀具探头；油雾收集系统等等 8. 稳定的精度 闭环光学线性标尺具有较高的定位精度，可以有效抑制导珠丝杠热膨胀引起的定位误差。 9. 系统稳定性 配备西门子828D系统。 |
雕刻铣削加工中心 参数

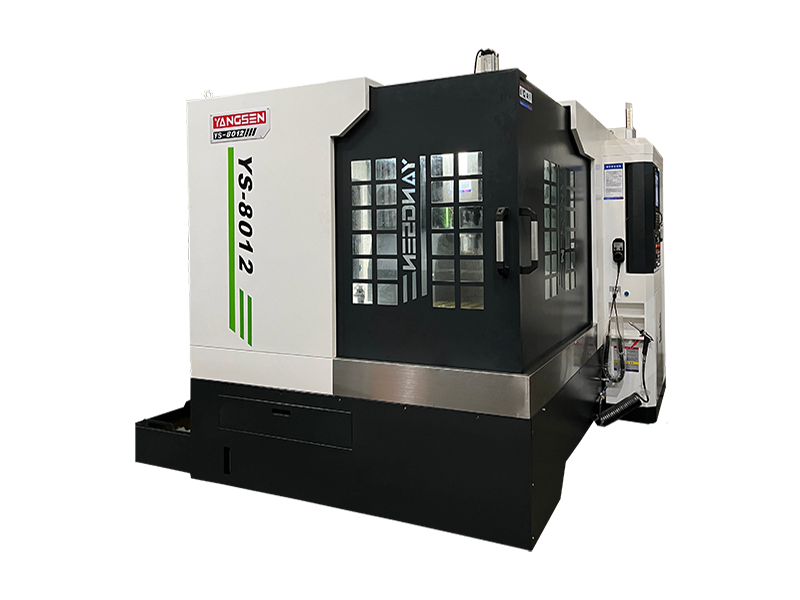

模型 | YS-8012 | ||
主题 | 规格 | 单位 |
|
旅行 | X/Y/Z轴 | mm | 800/1200/300 |
主轴鼻端至工作台 | mm | 195-495 | |
三轴导轨 | / | 线性导轨 | |
门宽 | / | 810 | |
工作台 | 工作台尺寸（长*宽） | mm | 1200*800 |
最大表格负载 | kg | 1000 | |
T型槽 | mm | 7-18x100 | |
主轴 | 主轴锥度 | 类型 | BT-40 |
主轴转速 | 转速 | 15000 | |
主轴驱动类型 | / | 内置 | |
进给率 | 快速横断面（X/Y/Z） | 米/分钟 | 2012年12月15日 |
切削进给率（X/Y/Z） | 米/分钟 | 12 | |
工具更换器 | 工具更换器 | / | 旋转式伺服自动控控 |
发动机 | 主轴电机 | kw | 5.5 |
三轴伺服电机 | kw | 1.3/3.0/1.3 | |
所需功率 | 电源要求 | 千伏安 | 12 |
气压要求 | kg/cm² | 6^8 | |
其他的 | 外部尺寸（长*宽*高） | mm | 3000x2500x2600 |
毛重 | t | 6.8 | |
7.5KW-ER32-24000 自动工具长度测量 主轴油冷却器 全封闭防护罩 | 冷却液箱和油撇器 手轮（MPG） 调平螺栓和垫片 工具箱 | 自动润滑系统 变压器 LED工作灯 主轴空气和冷却液喷砂 | 传输软件和电缆 20米 LED三色警示灯 维护和操作手册 电柜热交换器 |
选项
油雾收集器 空中交通管制 | 7.5KW-BT30-24000
| BBT40-15000
| 旋转台
|
