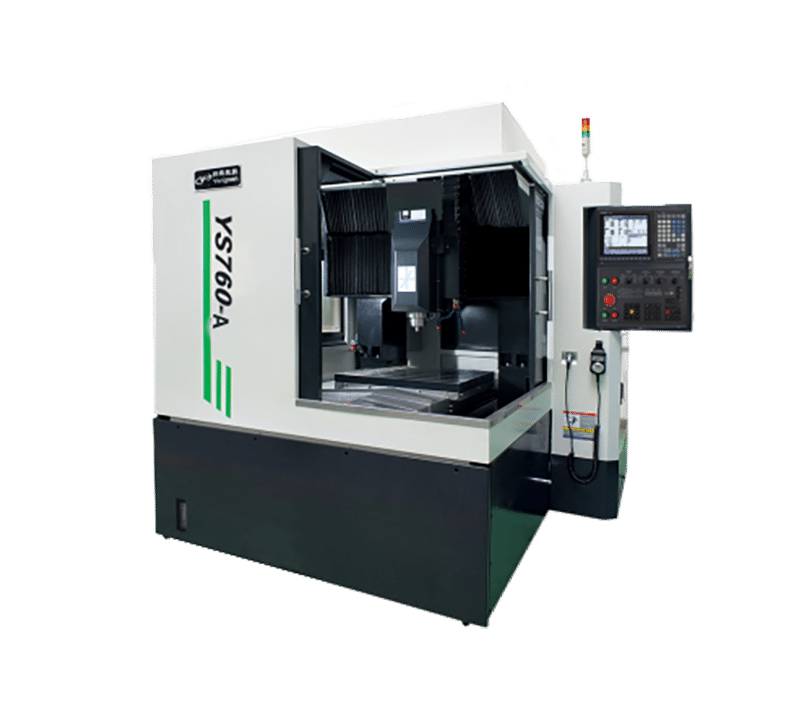

数控雕铣机是一种龙门式数控铣床。作为一款小型数控铣床，除了精度毋庸置疑外，刚性也相当不错。数控雕铣机广泛用于精密铝制模具制作、金属制品制作，甚至是精密钢材的雕铣。
最大限度。 X轴行程 :
700mm最大限度。 Y轴行程 :
600mm最大限度。 Z轴行程 :
300mm最大工件长度 :
700mm最大工件宽度 :
600mm最大工件重量 :
400KG应用 :
Precision Mold加工 :
Drilling, Milling, Tapping, EngravingS雕铣机结构特点
 |
数控雕铣机是一种龙门式数控铣床。作为一款小型数控铣床，除了精度毋庸置疑外，刚性也相当不错。数控雕铣机广泛用于精密铝制模具制作、金属制品制作，甚至是精密钢材的雕铣。 |
雕铣机特点
 |
1、专利雕铣机主轴箱 主轴箱内有阶梯孔；电主轴安装在阶梯孔内，用法兰固定主轴箱 2.工作台 箱体结构与滚珠丝杆一体成型。 3.光学光栅尺 可选海德汉、法格光栅尺，精度小于±5um 4.基地 多层壁箱结构，后排屑提取 5.桥柱三角肋结构 本实用新型的门桥三角筋结构提高了机床的动静刚度，提高了加工精度。 6. 可选的直接驱动 BBT40 主轴 七、升级配置 标配伺服转盘刀库； HSK-E40电主轴；石墨保护包；激光工具探头；油雾收集器系统等 8. 精度稳定 定位精度高的闭环光学直线尺，有效抑制因丝杆热膨胀引起的定位误差。 九、系统稳定性 配备西门子828D系统。 |
雕铣加工中心 参数
|
模型 |
YS-760A |
||
|
主题 |
规格 |
单位 |
|
|
旅行 |
X/Y/Z轴 |
mm |
700/600/300 |
|
主轴鼻端到工作台 |
mm |
90-390 |
|
|
三轴导轨 |
/ |
直线导轨 |
|
|
门宽 |
/ |
760 |
|
|
工作表 |
工作台尺寸（长*宽） |
mm |
700*600 |
|
最大工作台负载 |
kg |
400 |
|
|
T型槽 |
mm |
5-16x125 |
|
|
主轴 |
主轴锥度 |
类型 |
BT-30 |
|
主轴转速 |
转速 |
24000 |
|
|
主轴驱动类型 |
/ |
内置 |
|
|
进给率 |
快速移动 (X/Y/Z) |
米/分钟 |
15/15/12 |
|
切削进给率 (X/Y/Z) |
米/分钟 |
12 |
|
|
换刀器 |
换刀器 |
/ |
旋转木马伺服ATC |
|
发动机 |
主轴马达 |
kw |
5.5 |
|
三轴伺服电机 |
kw |
0.85/0.85/1.3 |
|
|
准确性 |
准确性 |
mm |
±0.005 |
|
重复性 |
mm |
±0.003 |
|
|
所需电源 |
电力需求 |
千伏安 |
12 |
|
气压要求 |
公斤/平方厘米 |
6^8 |
|
|
其他的 |
外形尺寸（长*宽*高） |
mm |
2100x2500x2550 |
|
总重量 |
t |
3.8 |
|
|
7.5KW-ER32-24000 自动刀具长度测量 主轴油冷器 全封闭防护罩 |
冷却液罐和撇油器 手轮 (MPG) 调平螺栓和垫片 工具箱 |
自动润滑系统 变压器 LED工作灯 主轴空气和冷却液喷射 |
传输软件和电缆 20m LED 3色警示灯 维护和操作手册 电柜换热器 |
选项
|
油雾收集器 空管局 |
7.5KW-BT30-24000
|
BBT40-15000
|
轮盘
|
