本产品机床配备行业名牌零部件。它配备了高扭矩和高速电机。采用超刚性床身设计。兼顾大扭矩、高速度、高精度。适用于汽车、纺织机械等行业中小型机械零件的高速精密加工。
最大限度。 X轴行程 :
1200mm最大限度。 Y轴行程 :
280mm最大限度。 Z轴行程 :
280mm最大工件长度 :
1320mm最大工件宽度 :
650mm最大工件重量 :
1200KG应用 :
Precision Mold, Auto Parts加工 :
Surface Milling, Drilling Holes, Tapping立式加工结构特点
 |
该产品机床配备行业名牌零部件，配备大扭矩、高速电机和超刚性床身设计。
兼顾大扭矩、高速度、高精度，适合加工各类产品及模具。 |
机器切割性能
|
平面铣削 |
45#钢 |
钻孔 |
45#钢 |
窃听 |
45#钢 |
||
|
卡廷 6毫米 |
|
刀具直径 Ø80 |
|
切削攻丝 M30 |
|
||
|
刀具 |
Ø125mm*5T |
刀具 |
Ø80mm*2T |
刀具 |
M30*3P |
||
|
主轴转速 |
550转/分 |
主轴转速 |
80转/分钟 |
主轴转速 |
120转/分 |
||
|
喂养 |
F500 |
喂养 |
F100 |
喂养 |
F420 |
||
|
宽度 |
80毫米 |
宽度 |
80毫米 |
宽度 |
50毫米 |
||
立式框架机结构特点
 |
1、标配气源配置装置，确保加工更稳定。 2.立柱双臂结构，肩式刀库设计，刚性更好。 3. 工作台：1320*650 mm 4.光学光栅尺：可选配Heidenhain、Fagor光栅光学光栅尺，精度高±5um，保证机床的定位精度。 5.台湾伺服电机刀库，换刀时间1.4秒。 6. 三轴行程 X:1200 / Y: 680 / Z: 680 光栅尺预留安装位置可配备滚珠丝杆冷却功能。 7、主轴电机标配15kW（SJ-D15-08）强力主轴电机，最高转速8000rpm，适合重切削。 8、安装日本THK或德国力士乐直线导轨，直线导轨宽度可达45mm。 9.外径150mm高刚性BBT40，10000r/min短鼻主轴，主轴配备五个轴承，冷却液喷嘴设计。 10、主轴头后部为箱形设计，三角形结构，Z轴6滑块支撑，刚性超强。 11、三轴采用日本THKΦ40-C3级丝杠，三轴采用NSK原装轴承（3062），3+2方式，预紧处理，防止热位移
|

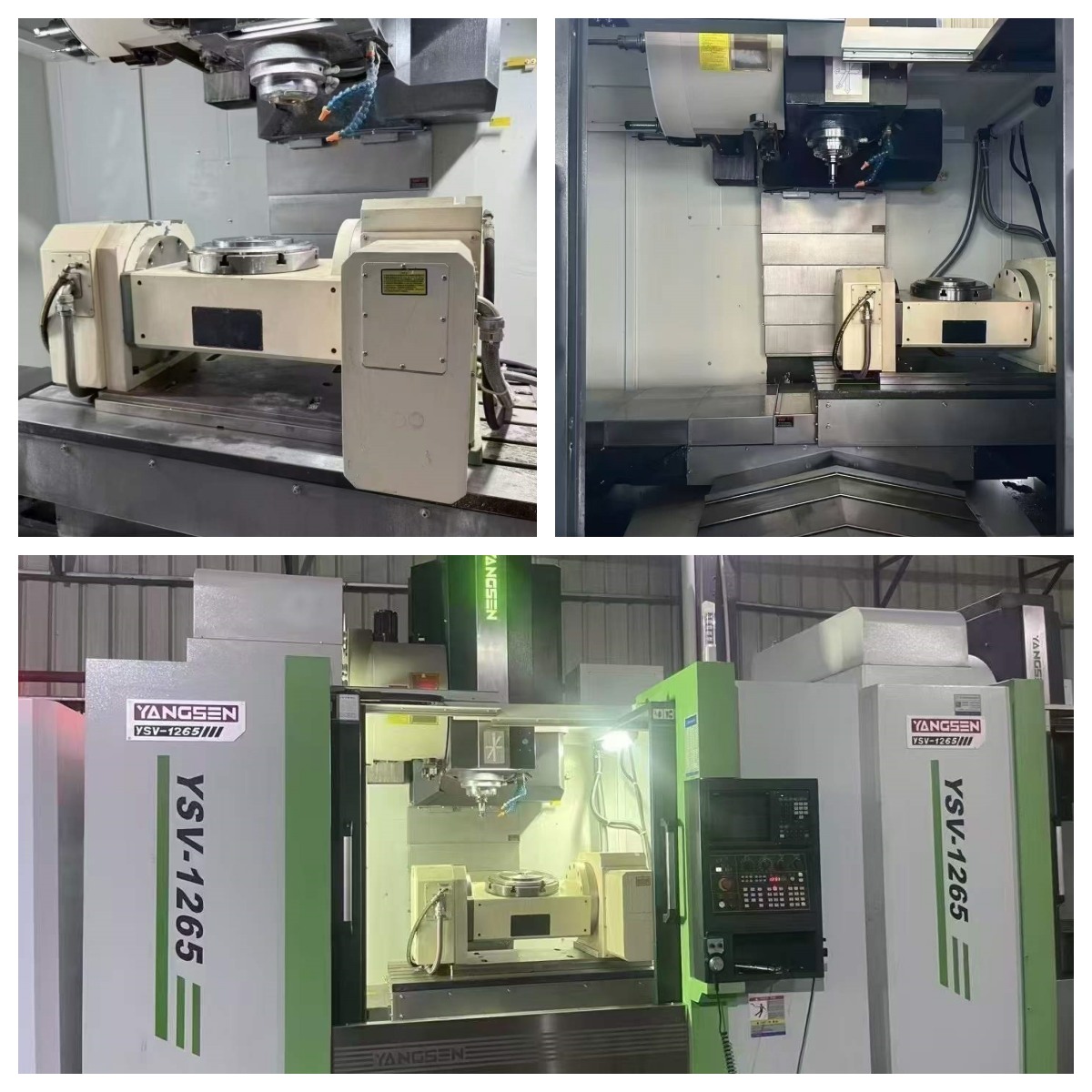

立式加工中心 参数
| 模型 | YSV-1265 | ||
| 主题 | 规格 | 单位 | |
| 旅行 | X/Y/Z轴 | mm | 1200x680x680 |
| 主轴鼻端至工作台 | mm | 120-800 | |
| 主轴中心至立柱 | mm | 700 | |
| 三轴导轨 | / | 滚柱直线导轨 | |
| 工作表 | 工作台尺寸（长*宽）） | mm | 1320x650 |
| 最大工作台负载 | kg | 1200 | |
| T型槽 | mm | 5-18x100 | |
| 主轴 | 主轴锥度 | 类型 | BBT-40 |
| 主轴转速 | 转速 | 10000 | |
| 主轴驱动方式 | / | 腰带 | |
| 进给速度 | 快速移动（X/Y/Z） | 米/分钟 | 30/30/30 |
| 切削进给速度 （X/Y/Z） | 米/分钟 | 10 | |
| 换刀装置 | 自动换刀装置 | / | ARM型 |
| 刀柄类型 | 类型 | BT-40 | |
| 工具存储容量 | 片 | 24 | |
| 最大限度。刀具直径（相邻） | mm | 80 | |
| 最大限度。刀具直径（空） | mm | 120 | |
| 最大限度。刀具长度 | mm | 300 | |
| 最大限度。工具重量 | kg | 7 | |
| 换刀时间 | 秒 | 1.4 | |
| 发动机 | 主轴电机 | kw | 15 |
| 三轴精修电机 | kw | 3.0/3.0/4.5 | |
| 准确性 | 准确性 | mm | ±0.005 |
| 重复性 | mm | ±0.003 | |
| 所需电源 | 电力需求 | 千伏安 | 25 |
| 气压要求 | 公斤/平方厘米 | 6^8 | |
| 其他的 | 外形尺寸（长*宽*高） | mm | 3100x2558x2794 |
| 总重量 | t | 8.7 | |
|
安全门 自动润滑系统 全封闭防护罩 气枪 |
刚性攻丝 电柜换热器 主轴冷却喷嘴 冷却液枪 |
双 LED 工作灯 LED 3 色警示灯 冷却液箱和切屑盘 工具箱 |
主轴鼻吹气 调平螺栓和垫块 M30 自动关闭 维护和操作手册 |
选项
|
光学光栅尺 CTS 工件及刀具测头 |
冷却液枪 刀具破损系统 切屑输送系统 |
油雾收集器 撇油器 轮盘 |
12000rpm DDS主轴 15000rpm DDS主轴 HSK-63-18000 内置电机 |
