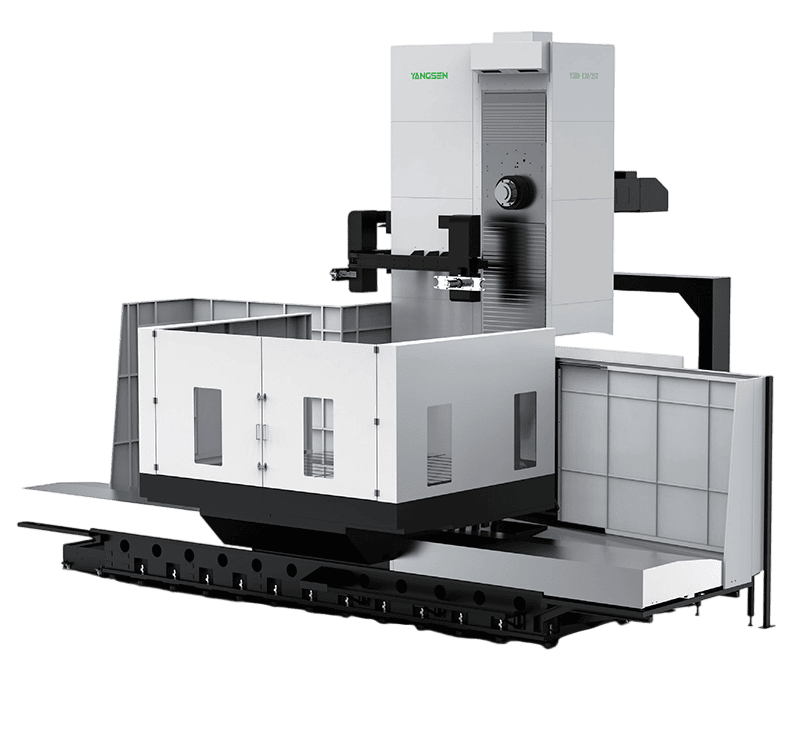

YSBD-160/20T卧式镗床专为大型重型工件的重型加工而设计，具有卓越的刚性、精度和切削稳定性。该卧式镗铣床配备大容量工作台，可承受高负载重量，是能源、重型设备制造、造船以及大型结构件生产等行业的理想之选。
最大限度。 X轴行程 :
4000mm最大限度。 Y轴行程 :
3000mm最大限度。 Z轴行程 :
1500mm最大工件长度 :
2500mm最大工件宽度 :
2500mm最大工件重量 :
54T应用 :
Auto Parts加工 :
Surface Milling, Drilling Holes, Tapping卧式镗铣加工中心 结构特征
这 卧式镗床 配备了 高精度旋转工作台 以 4 × 90°锥形销定位 结合 自动液压锁定确保多面加工过程中定位精度的可重复性。
该表由……驱动 数字控制交流伺服电机 和 精密蜗轮蜗杆传动系统提供有效 反冲补偿 以及平滑的旋转运动。对于B轴， 进口液压盘式夹紧系统 采用这种设计，可提供卓越的夹紧力，从而提供全面支撑。 在强切削条件下进行重型镗铣作业.
卧式镗铣床特点：

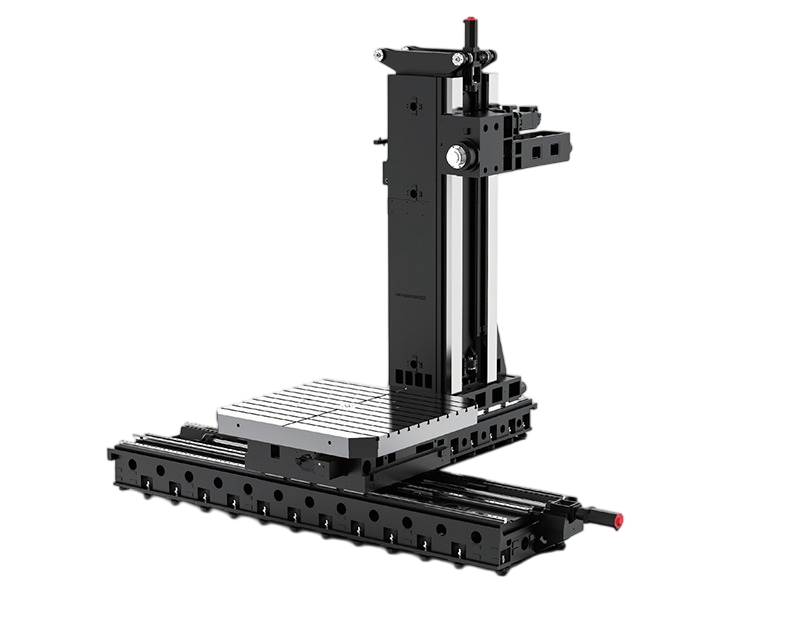

高刚性铸铁机床床身及立柱
该卧式镗铣床的主要结构部件采用 HT300 高强度铸铁制造，通过铝木组合模具和树脂砂铸造工艺生产。
经过致密烘烤和应力消除处理后，铸件具有优异的刚性、减振性和尺寸稳定性，为高精度重载加工奠定了坚实的基础。这种坚固的结构设计显著提高了机器的耐用性，并确保了在严苛的工业应用中长期保持精度。
高效芯片去除及热控制系统
为了保持长期的加工精度，机器结构设计有预留的螺旋式排屑器接口，可以无缝集成自动排屑系统。
高效切削液冲洗装置可持续清除切削区域的切屑，防止切屑堆积，并降低热效应对机床结构的影响。这种设计有助于确保稳定的热控制、改善表面光洁度，并在长时间加工过程中保持加工精度。
参数
| 项目 | 规格 | 单元 | YSBD-160/20T |
| 旅行 | X/Y/Z/W轴 | mm | 4000/3000/1500/700 |
| 主轴鼻端至工作台 | mm | 95-3095 | |
| 主轴中心到立柱 | mm | -25-2375 | |
| X/Y/Z导轨 | 滚轮导轨 | ||
| 工作台 | 工作台尺寸（长宽） | mm | 2500*2500 |
| 最大餐桌负载 | kg | 20000 | |
| 桌子螺丝 | 编号/毫米 | 0.001 | |
| 主轴 | 主轴型（型号/安装尺寸） | mm | BT50 |
| 主轴转速 | 转速 | 3000 | |
| 主轴驱动类型 | 齿轮类型 | ||
| 镗杆直径 | mm | 160 | |
| 进给率 | 快速横向移动（X/Y/Z） | 米/分钟 | 10/10/10/8 |
| 切削进给率（X/Y/Z） | 毫米/分钟 | 10/10/10/5 | |
| 工具 更换器 （选项） | 自动换刀装置 | 轨道类型 | |
| 刀柄类型 | 类型 | BT50 | |
| 工具存储容量 | 工具 | 40 | |
| 最大刀具直径（相邻） | mm | 125 | |
| 最大刀具直径（空载） | mm | 250 | |
| 最大刀具长度 | mm | 500 | |
| 最大工具重量 | Kg | 25 | |
| 最快换刀时间 | 秒 | 14 | |
| 发动机 | 主轴电机 | kw | AiI30/7000 |
| 三轴伺服电机 | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| 切割水泵电机 | 米/小时 | 4-60 | |
| 准确性 | X/Y/Z/W 定位精度 | mm | 0.015/0.012/0.01 |
| X/Y/Z/W 重复定位精度 | mm | 0.008/0.0080.005 | |
| 力量 必需的 | 电源要求 | 千伏安 | 95 |
| 气压要求 | 千克/厘米 | 6^8 | |
| 其他 | 外部尺寸（长/宽/高） | mm | 9000*8800*6100 |
| 毛重 | t | 54 |
标准配件
| ARM型刀具更换器 | 刚性攻丝 | 双LED工作灯 | Sp鼻腔气流吹气 |
| 自动润滑系统 | 电柜热交换器 | LED三色警示灯 | 调平螺栓和垫片 |
| 半内服保护剂 | 冷却液箱和切屑托盘 | M30 自动关闭 | 旋转台 |
选项
| 光学线性标尺 | 工具断裂系统 | 油雾收集器 | 工件和刀具探针 |
| 腕管综合征 | 芯片输送系统 | 撇油器 | 汽车零部件探针测量系统 |
