A horizontal machining center is a CNC machine tool with a spindle axis parallel to the worktable. This type of machine tool is mainly suitable for processing box-type parts. Its spindle is in a horizontal state and usually has a square worktable that can perform indexing and rotary motion. It is very suitable for multi-process processing such as milling, drilling, boring, reaming, tapping, two-dimensional and three-dimensional curved surfaces of multiple working surfaces of parts.
最大限度。 X轴行程 :
1100mm最大限度。 Y轴行程 :
700mm/500mm最大限度。 Z轴行程 :
650mm最大工件长度 :
630mm最大工件宽度 :
630mm最大工件重量 :
630kg应用 :
Auto Parts加工 :

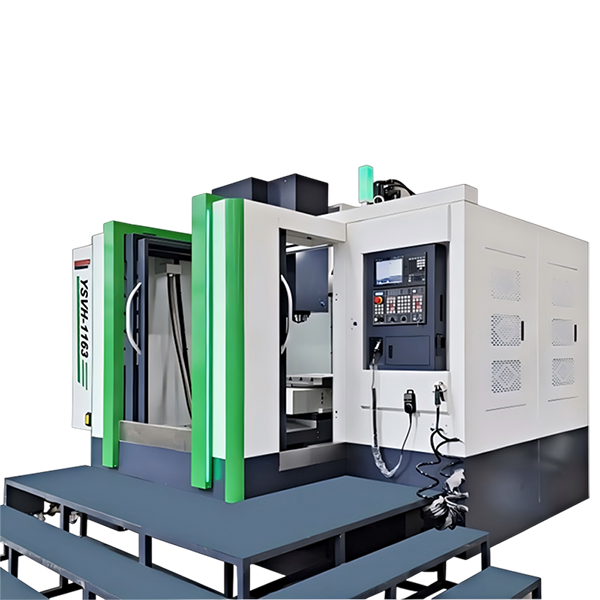

Surface Milling, Drilling Holes, TappingYSVH-1163 水平加工中心特征
 | 采用最新的日本M80A垂直和水平机板系统。 T他的加工程序对于垂直和水平都是常见的 任何轴交换功能的轴交换命令都可以完成轴名称的切换，而无需更改加工程序或CAM软件后处理 高速和高精度兼容性 垂直和水平模式都支持高速和高精度模式，以确保加工精度 在垂直和水平模式之间简化切换 快速通过命令切换模式，方便客户使用 垂直和水平功能可互操作 垂直和水平模式可以达到相同的功能以确保相互相关性 |
YSVH-1163光学机器的功能：
1。机器配备了螺旋芯片输送机界面和切割冲洗设备，以自动及时排放芯片，以避免芯片对机床的热撞击并确保机床处理的高精度； 2。铸造的木制模具采用铝制木材组合，树脂砂铸造和工作台HT300。
3。标准台湾Xuyang CNC旋转台采用高分子镍 - 丝质合金铜制涡轮机，耐磨性且耐用，具有高分割稳定性；双重锁定装置，超大的锁定表面，重切割电阻；三个高精度离合器齿轮用于定位，重复的定位精度达到5英寸。 |  |
机器切割性能
表面铣削 | 钢45＃ | 钻孔 | 钢45＃ | 窃听 | 钢45＃ |
切割深度 7mm |
| 切割器直径 Ø82 |
| 窃听 M36 |
|
刀具 | Ø120mm*5t | 刀具 | Ø82mm*2t | 刀具 | M36*3P |
主轴速度 | 420rpm | 主轴速度 | 500rpm | 主轴速度 | 120rpm |
喂养 | F500 | 喂养 | F100 | 喂养 | F480 |
宽度 | 100mm | 宽度 | 82毫米 | 宽度 | 36mm |
YSVH-1163水平加工CEMTER参数
| 主题 | 规格 | 单位 | 垂直类型 | 水平类型 |
| 旅行 | 垂直和水平X轴行程（可工作的左右） | mm | 1100 | |
| 垂直Y轴行进（垂直主轴中心之前和之后） | mm | 700 | ||
| 水平Y轴旅行（上下主轴盒） | mm | 500 | ||
| 水平Z轴旅行（上下主轴盒） | mm | 650 | ||
| 距垂直和水平主轴的鼻子到转盘的距离 | mm | 120-770 | 120-620 | |
| 从水平主轴到转盘中心的距离 | mm | 170-870 | ||
| 主轴中心的垂直导向表面 | mm | 702 | ||
| 水平向导表面到主轴的鼻子 | mm | 305 | ||
可工作的 | 炮塔可工作区域 | mm | 630*630 | |
| 旋转方法 | 油压 | |||
| 相等的分数 | 度 | 1*360° | ||
| 工件的最大旋转直径 | mm | 1300 | ||
| 最大承重能力 | KG | 600 | ||
主轴 | 主轴锥度孔（型号/安装尺寸） | mm | BBT40 | |
| 主轴速度 | RPM | 10000 | ||
| 主轴传输方法 | 皮带类型 | |||
| 喂养 | X/Y/Zn1轴快速进料 | m/min | 36/36/30/30 | |
| 最大切割饲料 | mm/min | 10000 | ||
工具更换器 | 工具更改方法 | 侧面安装/水平 | ||
| 工具持有人规格 | 类型 | BT40 | ||
| 工具容量 | 工具 | 24 | ||
| 最大工具直径（使用工具） | mm | 78 | ||
| 最大工具直径（无工具） | mm | 120 | ||
| 最大工具长度 | mm | 300 | ||
| 最大工具重量 | kg | 7 | ||
| 最快的工具更改时间 | 秒 | 2.2 | ||
| 发动机 | 主轴电机 | kw | 垂直的 SJ-DG7.5/120 水平的 SJ-DG7.5/120 | |
| 每个轴的伺服电动机 | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| 切水泵电动机 | m/h-m | 4-60 | ||
准确性 | 定位准确性 | mm | ±0.005 | |
| 重复定位精度 | mm | ±0.003 | ||
电源要求 | 电力要求 | 40 | ||
| 空气源要求 | 6〜8 | |||
尺寸 | 长度*宽度*高度 | 3850*3200*3300 | ||
| 重量 | 10.8 | |||
手臂类型工具换手 自动润滑系统 完全封闭的后卫 | 刚性敲击 电柜的热交换 冷却液罐和芯片托盘 | Daul LED工作灯 LED 3彩色警告灯 M30自动关闭 | 纺锤体鼻吹气 平整螺栓和垫子 |
光学线性尺度 CTS | 工具破裂系统 链式芯片输送机系统 | 油雾收集器 油撇渣器 | 旋转桌 工件和工具探测器 |
