三轴VS五轴数控机床

在现代制造业中，计算机数控 (CNC) 机器是基石技术。在 CNC 系统中，围绕 3 轴与 5 轴 CNC 系统的争论近年来引起了人们的关注。 这两种方法代表了在加工过程中实现精度、效率和多功能性的不同方法。

它们都有各自的用途、优点和缺点。让我们详细了解一下它们。

那么，让我们开始吧！

什么是数控？

CNC 代表计算机数控。这是一种使用计算机控制机床的技术，例如车床、铣床、铣床和磨床。 数控机床 将数字指令转化为精确的运动，从而能够以高精度和一致性自动制造零部件。

在 CNC 加工中，设计人员使用计算机辅助设计 (CAD) 软件创建他们想要生产的零件的数字模型。然后，该数字模型被转换为指令（通常为 G 代码），指定制造零件所需的精确运动和操作。

三轴数控机床

三轴数控机床是指沿三个轴（X、Y 和 Z）运行的计算机控制加工系统。这些轴代表三维空间，其中 X 和 Y 控制水平运动，Z 控制垂直运动。

在三轴数控系统中，切削刀具或工件可以在三个方向上移动以执行各种加工操作，例如铣削、 钻孔和切割。这种类型的数控机床广泛应用于制造业，用于生产各种零件和组件，从简单到中等复杂的几何形状。

虽然 3 轴 CNC 机床在许多应用中提供多功能性和效率，但在加工需要多个接近角度的高度复杂的零件时，它们存在局限性。因此，它们可能需要重新定位工件或刀具，这会增加加工时间和复杂性。

尽管存在这些限制，3 轴数控机床仍然很受欢迎，因为它们成本相对较低，操作简单，并且能够处理各种材料和零件几何形状。 它们适用于原型设计、一般加工和中等复杂程度的零件生产等应用。然而，对于更复杂的几何形状和先进的加工要求，例如航空航天部件或复杂的模具，制造商可能会选择更先进的系统，例如 5 轴数控机床。

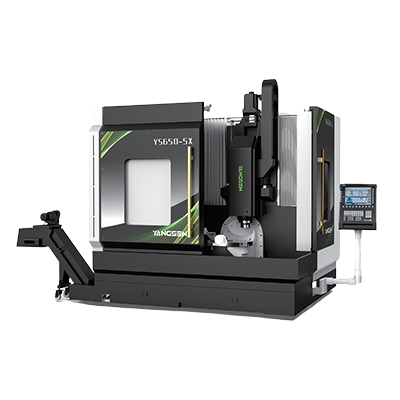

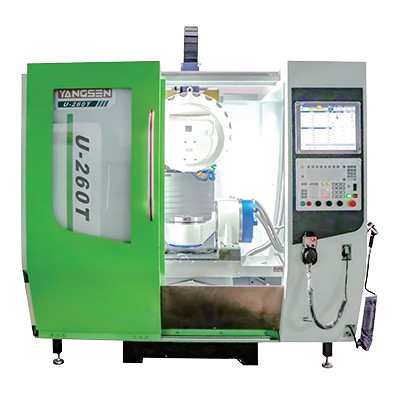

五轴数控机床

5 轴 CNC 机床是一种复杂的加工系统，能够同时沿五个轴移动：X、Y、Z 和两个附加旋转轴（通常称为 A 和 B）。这种额外的运动自由度使切削刀具能够接近从多个角度和方向加工工件，从而实现高度复杂的加工操作。

5 轴 CNC 机床的主要优点是能够生产具有复杂几何形状和轮廓的零件，而传统 3 轴加工很难或不可能实现这些零件。通过倾斜和旋转工件或切削刀具，5 轴 CNC 机床可以进入难以到达的区域并精确执行复杂的刀具路径。

这些机器广泛用于航空航天、汽车、医疗设备制造和模具制造，在这些领域中，生产具有严格公差的复杂部件至关重要。通常在 5 轴 CNC 机床上生产的零件示例包括涡轮叶片、叶轮、航空航天部件、雕刻表面和复杂模具。

5 轴加工提供的多功能性和灵活性可转化为多种优势，包括减少设置时间、改善表面光洁度、提高精度和提高生产率。此外，5 轴 CNC 机床可以最大限度地减少手动重新定位工件的需要，从而简化生产工作流程并优化加工流程。

尽管 5 轴数控机床 虽然它们提供了无与伦比的功能，但与 3 轴同类产品相比，它们的成本和技术复杂性也更高。编程和操作这些机器需要专门的技能和专业知识，并且初始投资和维护成本可能很高。

然而，对于寻求突破精密加工极限并生产具有卓越品质的复杂零件的制造商来说，5 轴 CNC 技术的优势通常证明投资是值得的。

三轴数控机床的优点和缺点

三轴数控机床的优点

成本效益： 与更高轴数的系统相比，3 轴 CNC 机床的购买、操作和维护成本通常更便宜。这使得更广泛的制造商，特别是中小型企业可以使用它们。

简单： 与高轴系统相比，操作 3 轴 CNC 机床相对简单，需要较少的专业培训和专业知识。这种简单性可以缩短设置时间并更轻松地集成到现有制造流程中。

多功能性： 尽管简单，3 轴 CNC 机床仍能够执行各种加工操作，包括 数控 铣削、钻孔、切割和雕刻。他们可以生产中等复杂度的零件，适用于从金属到塑料和木材的各种材料。

稳定性和可靠性： 由于移动部件和轴较少，3 轴数控机床往往更稳定且不易出现机械问题。这种可靠性有助于实现一致的性能并减少生产过程中的停机时间。

三轴数控机床的缺点

复杂几何形状的能力有限： 3 轴数控机床最重要的限制之一是它们无法获得加工高度复杂零件所需的某些角度和方向。这种限制可能需要多次设置或额外的操作才能完成零件，从而导致生产时间和成本增加。

某些操作的效率降低： 与更高轴系统相比，一些加工任务（例如轮廓或雕刻）在 3 轴机床上的效率可能较低。缺乏额外的旋转轴可能会导致刀具路径效率低下和材料去除率降低，特别是对于具有弯曲表面或不规则形状的零件。

手动重新定位： 在某些情况下，3 轴 CNC 机床可能需要手动重新定位工件或刀具才能访问某些功能或加工操作。这种手动干预可能会引入错误、增加设置时间并限制加工过程的整体效率。

可扩展性有限： 虽然 3 轴 CNC 机床适用于广泛的应用，但它们可能并不适合高度专业化或先进的加工要求。随着制造需求的发展并变得更加复杂，企业可能需要投资更高轴的系统，以保持竞争力并满足客户需求。

五轴数控机床的优点和缺点

五轴数控机床的优点

增强复杂几何形状的能力： 5 轴 CNC 机床的主要优势是能够加工多个角度和方向，从而可以加工高度复杂的零件。凭借两个额外的旋转轴，这些机器可以达到 3 轴系统难以或不可能达到的特征和表面，从而能够更高效、更精确地加工复杂的几何形状。

减少设置时间并提高生产率： 5 轴 CNC 机床可以在一次设置中执行多项操作，无需手动重新定位工件或刀具。与 3 轴系统相比，这可以缩短设置时间、减少空闲时间并提高生产率。此外，从多个角度接近零件的能力通常会带来更高效的刀具路径和更快的材料去除率，从而进一步提高生产率。

提高表面光洁度和精度： 5 轴 CNC 机床提供了额外的运动自由度，可以实现更平滑的刀具路径和对切削参数的更精细控制，从而提高表面光洁度和尺寸精度。这对于需要高精度和表面质量的应用尤其有利，例如航空航天部件、医疗设备和模具制造。

多功能性和灵活性： 5 轴 CNC 机床能够对各种材料执行各种加工操作，包括铣削、钻孔、切割和轮廓加工。它们的多功能性使其适合各种行业和应用，从航空航天、汽车到医疗和国防。

五轴数控机床的缺点

成本较高： 与 3 轴系统相比，5 轴 CNC 机床的购买、操作和维护成本通常更高。这些机器的复杂性不断增加，包括额外的轴、专用组件和先进的控制系统，导致前期成本和持续费用更高。

专业编程和专业知识： 编程和操作 5 轴 CNC 机床需要专门的技能和专业知识以及先进的 CAM（计算机辅助制造）软件。刀具路径编程和优化多轴切削参数的复杂性给操作员带来了挑战，需要全面的培训和经验。

增加设置和编程时间： 虽然 5 轴 CNC 机床在减少生产过程中的设置时间方面具有优势，但它们最初可能需要更长的设置和编程时间。设置工件夹具、定义刀具路径和优化多轴切削策略的复杂性可能会延长准备阶段并延迟生产启动。

维护和校准： 由于其复杂性和精度要求较高，5 轴 CNC 机床可能需要更频繁的维护和校准，以确保最佳性能和精度。这包括定期检查和调整机械部件，以及校准机器的控制系统和反馈机制。

三轴数控机床的应用

3 轴 CNC 机床是多种用途的工具，广泛应用于各行各业的各种应用。一些常见的应用包括：

原型制作

3 轴 CNC 机床广泛用于产品设计、汽车、航空航天和消费电子等行业的快速原型制作。它们能够高效制造具有中等复杂性的原型零件和组件，使设计人员能够快速迭代设计并在进行全面生产之前测试功能。

通用机械加工

3 轴数控机床广泛应用于机械车间，可为各种应用执行各种材料的铣削、钻孔和切割等任务。

家具制造

在木工行业，3 轴数控机床用于制造家具部件，如面板、框架、腿和复杂的设计。它们能够对木材和其他材料进行精确切割、成型和雕刻，使家具制造商能够生产出高精度和一致性的定制件。

标牌制作和雕刻

在标牌行业，3 轴数控机床可精确雕刻木材和金属等材料，创建适合室内和室外使用的定制标牌和徽标。

模具制作

在模具制造过程中，3 轴数控机床可生产高精度的注塑成型和铸造应用模具和冲模。

汽车和航空航天零部件

虽然仅限于高度复杂的零件，但 3 轴 CNC 机床可用于加工汽车和航空航天工业中的发动机缸体和支架等较简单的部件。

五轴数控机床的应用

现在，我们来了解一下五轴数控机床的应用。

航空航天零部件

5 轴数控机床用于制造关键的航空航天部件，例如涡轮叶片、发动机外壳以及具有复杂几何形状和严格公差的结构部件。精确加工复杂形状和轮廓的能力使得 5 轴加工非常适合轻质材料和空气动力学设计至关重要的航空航天应用。

汽车部件

用于制造形状复杂、公差严格的发动机缸体、气缸盖、变速箱部件和模具，提高效率和质量。

医疗器械和植入物

用于生产手术器械、骨科植入物和假肢，具有精确的细节和生物相容性材料，符合严格的医疗标准。

工具和模具制造

5 轴 CNC 加工对于各种制造工艺中使用的切削工具、冲模和模具的生产至关重要。这些机器可以创建具有精确切削刃和轮廓的复杂刀具几何形状，从而提高航空航天、汽车和一般制造等行业的加工操作的效率和质量。

雕塑和艺术品制作

使艺术家能够创作具有精细细节和复杂形状的复杂雕塑、艺术品和建筑元素，从而扩展创意可能性和艺术表达。

原型设计和快速制造

用于各行业复杂零件的快速原型设计和小批量生产，缩短上市时间并加快产品开发周期。

让我们总结一下表格形式的差异。

包起来！

简而言之，3轴VS5轴的争论可以一直持续下去，两者都有各自的优点和缺点。 虽然 3 轴 CNC 机床为通用加工、原型设计和家具制造等广泛应用提供了经济高效的多功能性和可靠性，但在面对高度复杂的几何形状和复杂的零件设计的需求时，它们可能会出现不足。另一方面，5 轴 CNC 机床在加工复杂轮廓、多边特征和复杂形状方面具有无与伦比的能力，并且具有卓越的精度和效率。从航空航天零部件到医疗设备和汽车零部件，5 轴 CNC 技术使制造商能够突破现代加工的极限，从而实现各个行业的创新和进步。
