数控铣床的类型：立式、卧式及其他

有没有想过为什么有些数控机床切割平稳准确，而另一些机床却存在振动、公差差大或循环时间慢等问题？

这 数控铣床类型 你使用的可能是原因。

数控铣床在制造业中至关重要，因为它们可以对金属进行成型。 提高精度、增强一致性并提升生产力.

但问题在于——并非所有的数控铣床都一样！

每种类型——垂直、水平、5轴、龙门式 而且，它还有自身的优势、局限性和理想的加工应用。

准备好了解各种数控铣床之间的区别，并找到真正符合您生产需求的数控铣床了吗？

让我们开始吧！

什么是数控铣床？

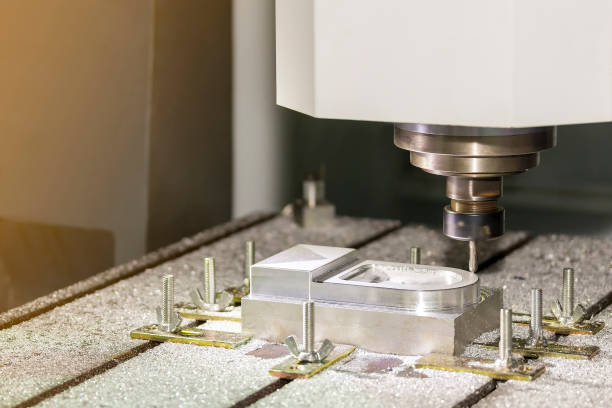

数控铣床是一种 计算机控制铣床 利用旋转切削刀具从工件上去除材料。

机器无需操作员转动手轮，而是按照预先设定的程序（G 代码）切割出精确的形状、孔、凹槽和表面。

典型的数控铣床包括：

用于固定和旋转切削刀具的主轴。

用于支撑和定位零件的工作台。

移动刀具或工作台的线性轴（X、Y、Z）。

数控控制器，用于读取程序并协调所有运动。

相比 传统手动铣床CNC铣床提供：

更高的准确度和重复性。

在更高的速度和进给量下，切割更加稳定。

提高批量生产效率。

能够以更少的人为误差加工出复杂的三维形状。

数控铣床的类型

数控铣床有多种不同的设计，每一种都是为满足特定的加工需求而设计的。

有些人注重多功能性，有些人注重…… 重型切割以及其他关于处理复杂问题的内容 多角度表面.

虽然所有数控铣床都能精确地去除材料，但它们的结构、主轴方向和轴线配置会极大地改变它们的性能，从排屑到精度，再到它们可以生产的零件类型。

下面列出了最常见的几种数控铣床类型以及每种类型的独特之处。

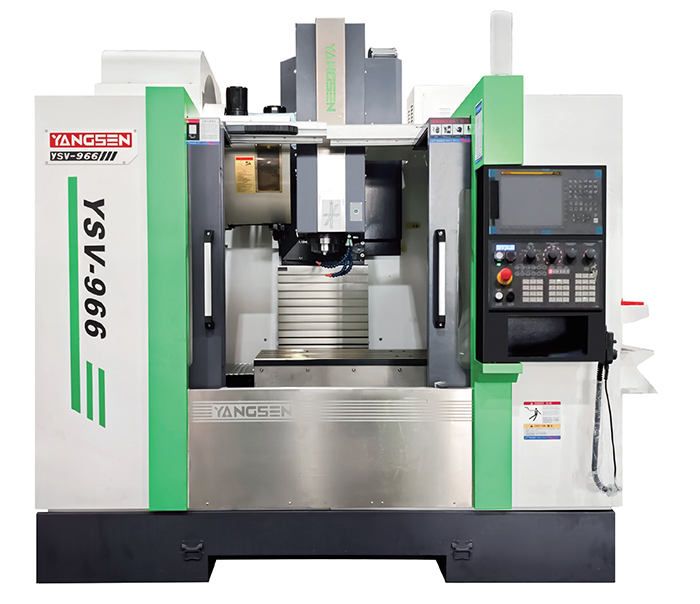

1.立式数控铣床（VMC）

A 立式数控铣床 其主轴笔直向下指向工件。

它是最常用的数控机床之一，因为它…… 操作简便、价格实惠，是精密零件的理想之选.

VMC 通常包括主轴头、刚性立柱、可移动工作台和引导切削刀具沿预定路径运动的线性轴。

主要类型：

• 三轴立式加工中心 – 适用于大多数铣削任务的标准设置。

• 四轴立式加工中心 – 为倾斜特征添加旋转轴。

• 高速 VMC – 专为快速切割和精细表面处理而设计。

好处：

•加工过程中视野极佳。

•方便易用且经济实惠。

•适用于小型至中型零件。

•模具、零件和一般机械加工精度高。

缺点：

•与卧式铣床相比，排屑效率较低。

•不适用于切割非常重的工件或加工超大尺寸的工件。

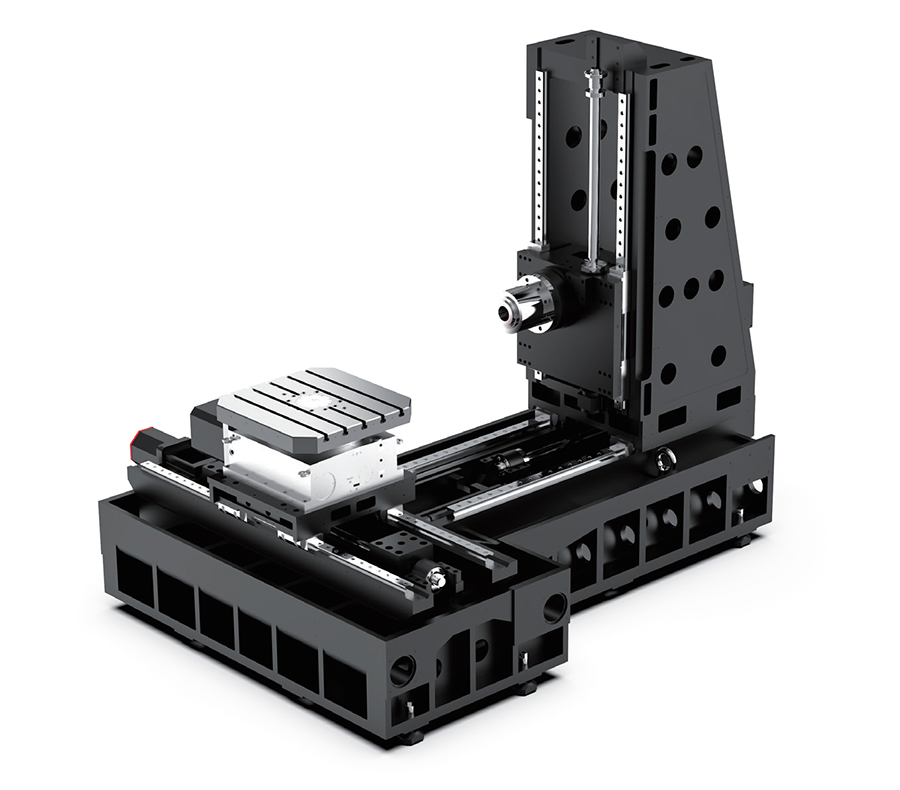

2.卧式数控铣床（HMC）

A 卧式数控铣床 使用侧向而不是向下指向的主轴。

这种设计有助于切屑在切削过程中自然脱落，使卧式加工中心成为理想的切削机床。 财力雄厚, 重物， 和 长期生产运行.

卧式加工中心通常配备坚固的立柱、水平主轴、旋转工作台，并且通常还配备托盘更换系统，以最大限度地减少停机时间，从而保证生产持续进行。

主要类型：

• 标准 HMC – 用于一般卧式加工。

• 双托盘HMC – 可同时进行装载和加工，实现连续生产。

好处：

•优异的排屑性能，实现更冷、更清洁的切削。

•能够稳定地进行重型切割和大型工件加工。

•生产效率更高，尤其适用于批量生产。

•提高了对深层或复杂特征的识别准确率。

缺点：

•前期投入成本较高。

•比 VMC 需要更大的占地面积。

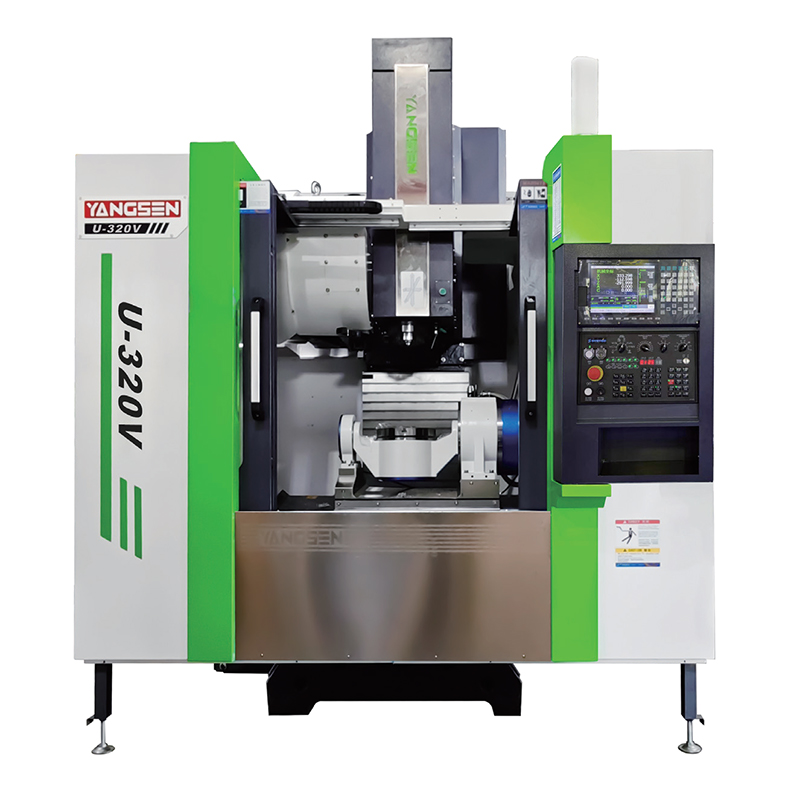

3.五轴数控铣床

A 五轴数控铣床 可以搬进来 三个线性轴 和 两个旋转轴允许刀具或零件在加工过程中倾斜和旋转。

这种灵活性使机器能够生产 复杂形状 和 多角度表面 在一次装夹中即可完成——这是传统的三轴机床无法做到的。

这些机器通常包括刚性底座、精密旋转轴、高速主轴和能够实现 5 轴同步运动的先进控制系统。

主要类型：

• 轴颈式五轴铣床 桌子可以倾斜和旋转。

• 旋转头五轴铣床 – 主轴头移动，而不是工作台移动。

好处：

•具有复杂几何形状且设置次数更少的机器。

•对于曲面或多面体特征，精度更高。

•由于刀具方向变化平滑，表面质量得到提升。

•减少夹具更换和手动重新定位，从而节省时间。

缺点：

•采购成本更高。

•需要更高级的编程和操作技能。

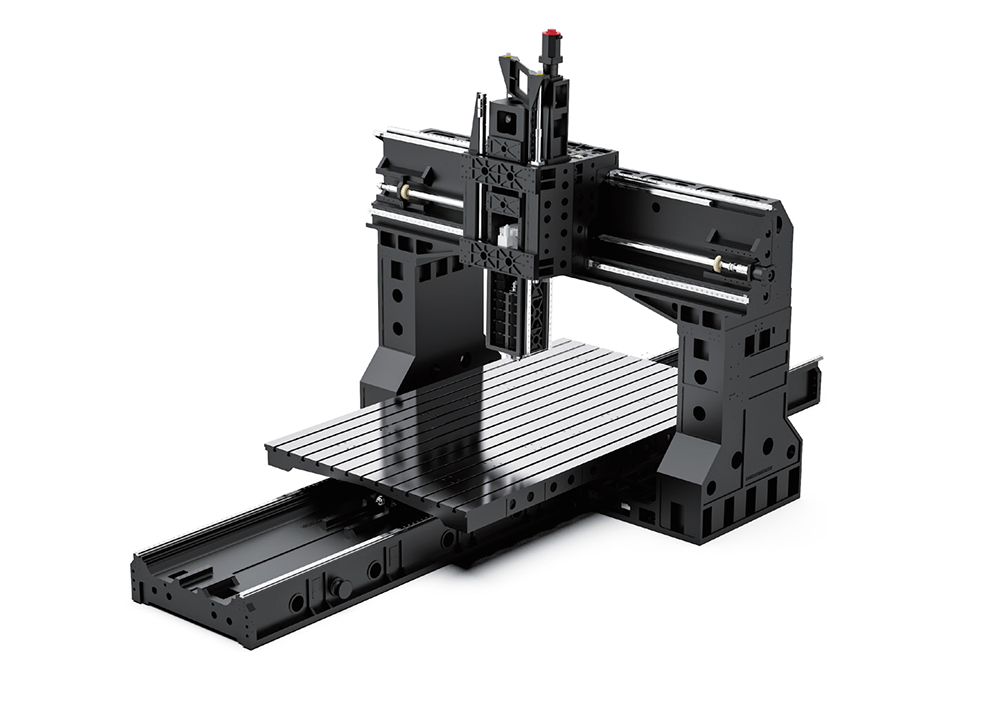

4. 龙门式数控铣床（门户铣床）

A 龙门式数控铣床 具有 大型桥梁式结构 由……支持 两列主轴从上方穿过工作区域。

这种设计提供了卓越的刚性，使机器能够 手柄尺寸过大, 重的或者，无法在标准立式加工中心或卧式加工中心上加工的复杂工件。

龙门铣床通常包括一个庞大的框架、一个宽大的工作台、一个高扭矩主轴和加固的导轨，这些部件的设计旨在保证大规模加工过程中的稳定性。

好处：

•非常适合加工超大型零件、模具、冲模和航空航天结构。

•极高的刚性，适用于重型切割和精密加工。

•宽敞的工作区域，可容纳体积较大或较长的部件。

•即使在长途旅行中也能保持稳定的性能。

缺点：

•需要占用大量空间。

•与小型工厂相比，安装和维护成本更高。

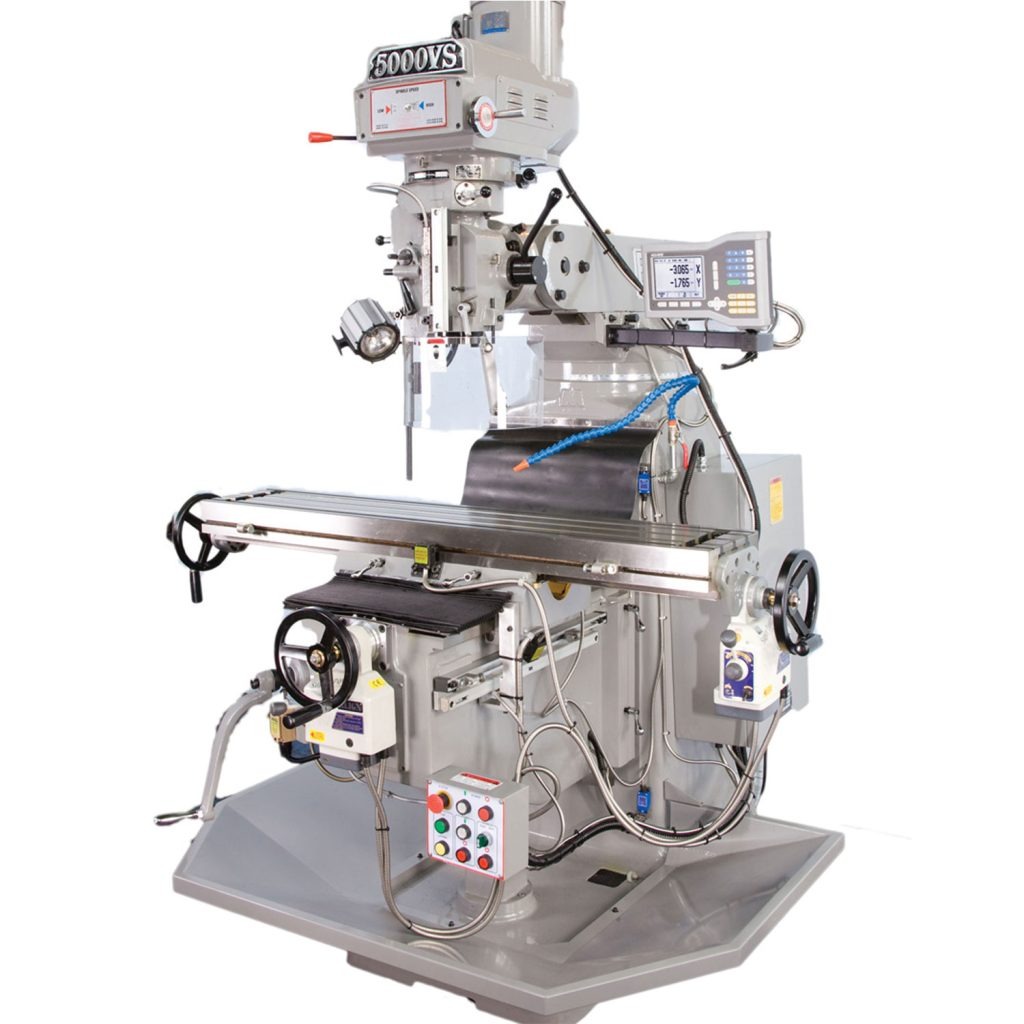

5. 转塔式/膝式数控铣床

转塔式或膝式数控铣床体积更小、更紧凑。 传统式铣床 升级了数控系统。

它具有 可活动膝关节 它支撑着工作台，并允许垂直调节，使其具有灵活性。 轻型机械加工, 原型设计和教育环境.

这些机器通常具有紧凑的框架、手动式主轴头和数控驱动的工作台运动——将经典的铣削设计与现代自动化相结合。

好处：

•体积小巧，非常适合车间和培训中心使用。

•与全尺寸加工中心相比，成本更低。

•操作简便，适合初学者或小批量生产。

•适用于简单的零件、维修或研发任务。

缺点：

•与 VMC 或 HMC 相比，刚度有限。

•不适用于重切割或工业级生产。

•工作范围较小，自动化功能较少。

常问问题

1.哪种数控铣床最适合通用加工？

立式数控铣床 (VMC) 被认为是最通用的选择，因为它能够以良好的精度加工各种尺寸和材质的零件。它操作简便、经济高效，适用于大多数通用制造任务。

2. 什么时候应该选择卧式数控铣床而不是立式数控铣床？

当您需要更好的排屑性能、更高的刚性和更快的生产速度进行批量加工时，请选择卧式加工中心 (HMC)。它尤其适用于深切削和大型或重型零件的加工。

3. 我真的需要一台五轴数控铣床吗？

如果您的零件需要加工多角度特征、曲面或高精度公差，而这些都需要多次装夹，那么您就需要一台五轴铣床。它能提高效率和精度，但成本更高，编程要求也更高。

4. 对于非常大或非常重的工件，哪种类型的数控铣床最好？

龙门式数控铣床是加工超大型模具、航空航天结构和大型金属块的最佳选择。其桥式结构提供了强大的稳定性以及较大的加工空间。

5. 如今转塔式或膝式数控铣床还有用吗？

是的，它们适用于轻型机械加工、原型制作和教学培训。虽然不适合大批量生产，但对于小型车间和简单的零件制造来说仍然非常实用。

结论

不同类型的数控铣床各有优势，因此每台铣床都更适合加工特定的材料、零件尺寸和加工目标。了解这些差异有助于您选择一台符合您工作流程的机床——无论您需要的是多功能性、重型切削能力、多角度精度，还是处理超大尺寸工件的能力。

简而言之，没有“最好”的数控铣床——只有最适合您特定生产需求的数控铣床。
