数控铣床是现代制造业中最重要的机床之一，它能帮助制造商高效、稳定地生产精密复杂的零件。从简单的支架和外壳到航空航天部件和工业零件，数控铣床的应用遍及各个行业。
在本指南中，您将学习数控铣床的基础知识，包括其工作原理、主要部件、常见类型、加工工艺以及在为您的应用选择合适的数控铣床时需要考虑的关键因素。
数控铣床是一种计算机控制的机床，它利用旋转的切削刀具从工件上去除材料，从而制造出精密零件。与手动铣床不同，数控铣床按照预先设定的程序指令，自动控制刀具运动、切削速度和加工操作。
CNC铣床可以执行各种操作，包括铣削、钻孔、镗孔和轮廓加工，广泛用于汽车、航空航天、模具和通用机械等行业的精密零件制造。
数控铣床的工作原理是将数字设计转换成控制切削刀具运动的机器指令。加工过程通常包括以下几个基本步骤：
1. 创建CAD模型
零件设计采用 CAD 软件创建，定义了形状、尺寸和加工要求。
2. 生成数控程序
CAM软件将设计转换为刀具路径，并生成CNC控制器可以理解的G代码。
3. 安装机器
操作人员在操作前安装切削刀具，固定工件，并设置加工参数。
4. 进行机械加工
数控铣床按照程序指令移动切削刀具，沿不同轴去除材料，从而生产出最终零件。
数控铣床由多个关键部件组成，这些部件协同工作，实现精确高效的加工。了解这些基本部件有助于您更好地理解数控铣床的工作原理。
数控控制器
数控控制器是机器的大脑。它读取程序指令，控制轴的运动、主轴转速和加工操作。
主轴
主轴在加工过程中夹持并旋转切削刀具。其转速、功率和刚性直接影响切削性能和加工精度。
工作台
工作台在加工过程中支撑并固定工件。根据机器设计，它可以沿 X 轴、Y 轴或 Z 轴移动。
坐标系
大多数数控铣床使用三个主轴：
先进的数控铣床可以配备额外的旋转轴，以便从多个角度加工复杂零件。
刀库和自动换刀装置（ATC）
刀库可存放多种切削刀具，而自动换刀装置 (ATC) 可在加工过程中自动更换刀具，从而提高效率并减少人工操作。
导轨和滚珠丝杠
导轨和滚珠丝杠确保轴向运动平稳准确，有助于保持加工精度和重复性。
数控铣床 它们有多种配置，每种配置都针对特定的加工任务进行了优化。主要类型包括：

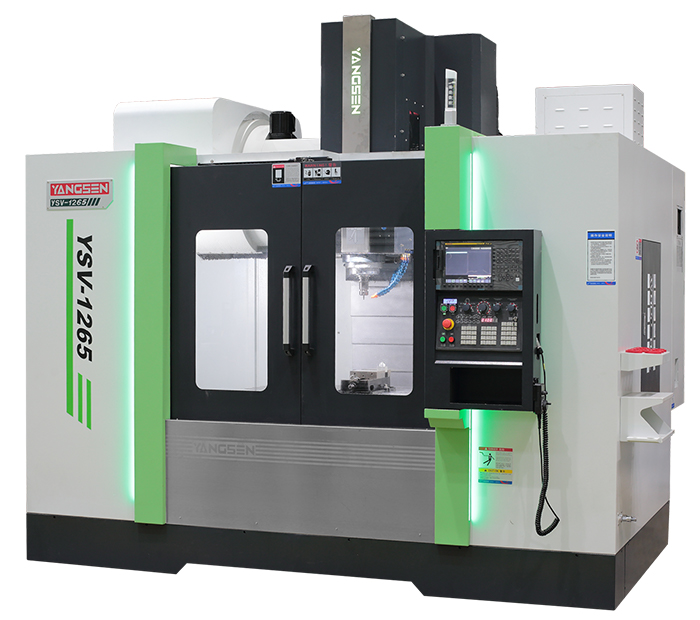

主轴垂直于工作台面。
适用于钻孔、镗孔和一般铣削作业。
工具更换方便，易于操作，适用于中小尺寸零件。

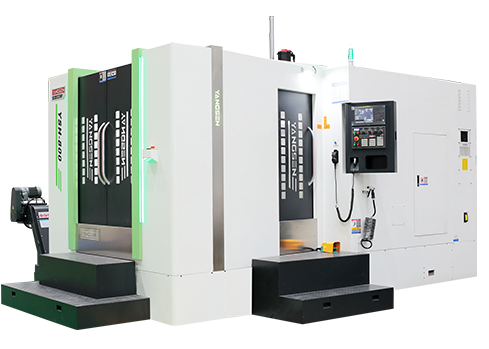

主轴与工件平行放置。
适用于重型切割、开槽和切槽作业。
通过分散切削力，高效处理大型、高密度工件。
可同时沿五个轴向运动。
一次装夹即可加工复杂几何形状、轮廓曲面和复杂的 3D 形状。
常用于航空航天、汽车和模具制造行业，以获得高精度和优异的表面质量。
床式数控铣床：适用于大规模生产和重型工件的稳定性。

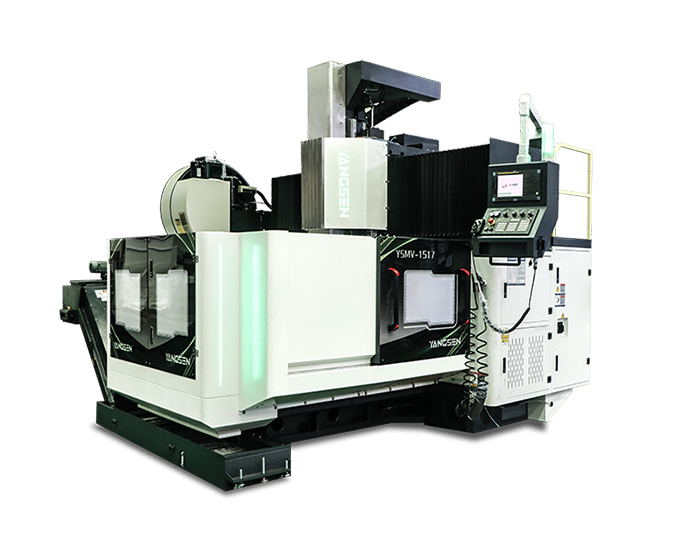

龙门式数控铣床适用于体积非常大、行程距离较长的零件或工件。
多轴数控铣床：适用于大批量生产或多刀具操作。
开槽、成型、轮廓加工 | 各种形状：方形、球头、圆角；不同材料适用于特定应用 | 立式、卧式、五轴数控铣床 | |
面铣 | 大面积平面切割和精加工 | 高效材料去除 | 立式、卧式数控铣床 |
球头铣刀 | 三维轮廓加工，复杂曲面加工 | 非常适合用于模具、冲模和复杂形状 | 五轴数控铣床 |
钻头和丝锥 | 钻孔和螺纹加工 | 切割精度高，兼容大多数设备 | 立式、卧式数控铣床 |
刀柄和夹头 | 主轴上的切削刀具固定牢固 | 提高精度，减少振动，延长刀具寿命 | 所有数控铣床 |
夹具和工件夹持配件 | 工件定位与固定 | 包括虎钳、夹具和旋转工作台；确保重复性 | 所有数控铣床 |
冷却系统与芯片管理 | 保持切削温度，清除切屑 | 改善表面光洁度，延长刀具寿命 | 所有数控铣床 |
CNC铣削工艺遵循一系列精确的步骤，将原材料加工成成品零件：
设计与编程——创建零件的CAD（计算机辅助设计）模型，并将其转换为CAM（计算机辅助制造）程序。此步骤定义刀具路径、切削参数和加工顺序。
材料准备——选定的原材料（如铝、钢或塑料）被切割成所需的尺寸，并在加工前进行质量检验。
机床设置——安装切削刀具，调整刀架和夹头，并定位工件夹具，以确保铣削过程中的稳定性和精度。
工件安装——将材料牢固地夹在机床工作台或夹具上，以最大限度地减少振动并保持重复性。
刀具路径模拟——进行空运行或软件模拟，以检查潜在的碰撞，验证刀具运动，并纠正任何编程错误。

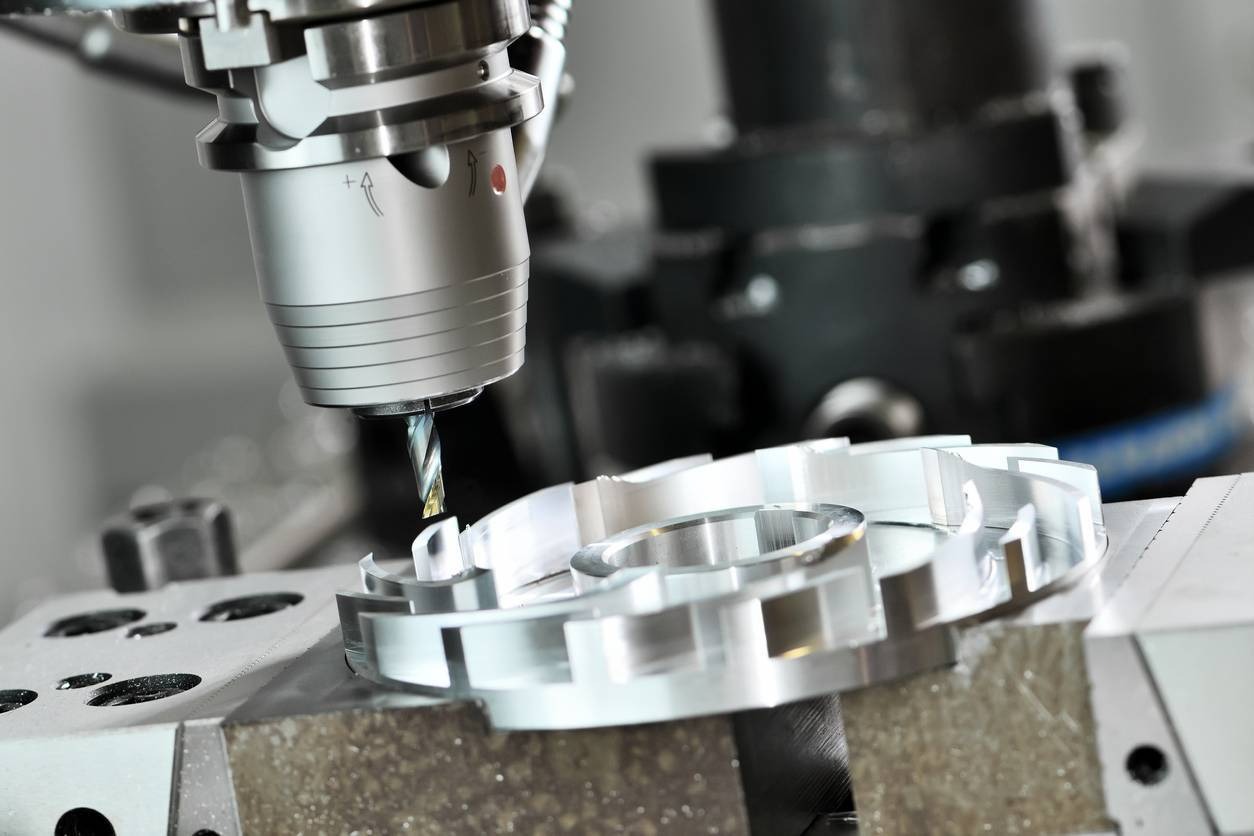

铣削加工——数控机床执行预先设定的切削加工操作，例如端面铣削、开槽、钻孔、轮廓铣削或复杂的三维铣削。操作人员监控主轴转速、进给速度和冷却液流量，以获得最佳加工效果。
检验与质量控制——使用精密仪器测量成品零件，以确认尺寸精度和表面光洁度。
精加工和清洁——去除毛刺，抛光表面，清除切屑，为零件的组装或交付做好准备。
正确的设置和操作对于实现数控铣削的精度、效率和刀具寿命至关重要。以下最佳实践有助于确保稳定的加工性能：
根据材料和加工要求，选择合适的切削刀具、刀柄和夹头。
使用高质量的数控铣刀来减少振动并保持精度。
确保夹具、虎钳或夹钳牢固地固定工件，以防止加工过程中工件移动。
检查是否正确对齐，以避免尺寸误差和表面缺陷。
根据材料和切削操作，设置刀具长度、主轴转速和进给速度。
进行试运行或干切，以确认正确的刀具路径并消除潜在的碰撞。
保持冷却液流量稳定，以控制切削温度并延长刀具寿命。
经常清除切屑以防止刀具损坏并改善表面光洁度。
定期检查立铣刀、面铣刀和刀片是否有磨损或损坏。
根据需要更换或重新磨利刀具，以保持精度并避免意外停机。
定期清洁机床床身，润滑运动部件，并检查主轴对准情况。
定期维护可确保性能稳定，并防止昂贵的维修费用。
遵循这些技巧，操作人员可以最大限度地发挥数控铣床的性能，提高加工质量，并降低生产成本。
1. 数控铣床是用来做什么的？
数控铣床通过从工件上去除材料来制造精密零件。它可以执行铣削、钻孔、镗孔和轮廓加工等操作，广泛应用于汽车、航空航天、模具、医疗和一般制造业等行业的零部件生产。
2. 数控铣床的主要部件有哪些？
数控铣床的主要组成部分包括数控控制器、主轴、工作台、轴系、切削刀具、刀库和导轨。这些部件协同工作，控制刀具运动，从而实现精确的加工效果。
3. 数控铣床可以加工哪些材料？
数控铣床可以加工多种材料，包括铝、钢、不锈钢、钛、黄铜和工程塑料。合适的材料取决于零件要求、切削刀具和机床的性能。
4. 数控铣床有多少个轴？
大多数数控铣床采用三轴（X、Y 和 Z 轴）设计，适用于常见的加工任务。更先进的机床可以配备四轴或五轴，使制造商能够从多个角度加工复杂零件。
5. 如何选择合适的数控铣床？
选择合适的数控铣床取决于工件尺寸、材料、加工复杂度、产量和精度要求等因素。制造商在做出决定前应考虑机床刚性、主轴性能、轴行程和可用的自动化选项。
了解数控铣床的基础知识是选择合适加工解决方案的第一步。从数控铣床的工作原理和主要部件，到不同的机床类型和加工能力，清晰地了解这些基本原理有助于制造商做出更明智的决策。
选择合适的数控铣床取决于您的零件要求、材料、产量和加工精度。无论您需要生产简单的零部件还是复杂的精密零件，选择合适的机床配置都能提高效率、质量和长期生产性能。
正在寻找适合您应用的数控铣床？ 联系我们的工程团队 讨论您的需求，并获得专业的数控加工解决方案。
