槽铣：工具、技术和数控机床

槽铣是数控加工中最常用的工序之一，用于在汽车、航空航天、模具制造和通用工程等领域的零部件上加工精密槽、沟槽和键槽。无论是加工铝、不锈钢还是淬硬钢，加工结果都很大程度上取决于选择合适的槽铣刀、整体硬质合金立铣刀、可转位铣刀以及稳定的数控加工中心。通过合理的切削参数、刀具路径策略和机床刚性，槽铣可以实现更高的公差、更光滑的表面光洁度和更长的刀具寿命。在本指南中，我们将探讨槽铣刀具、加工技术、故障排除方案，以及先进的数控机床（例如杨森立式加工中心和五轴加工系统）如何在槽铣应用中实现卓越的性能和一致性。

什么是槽铣？

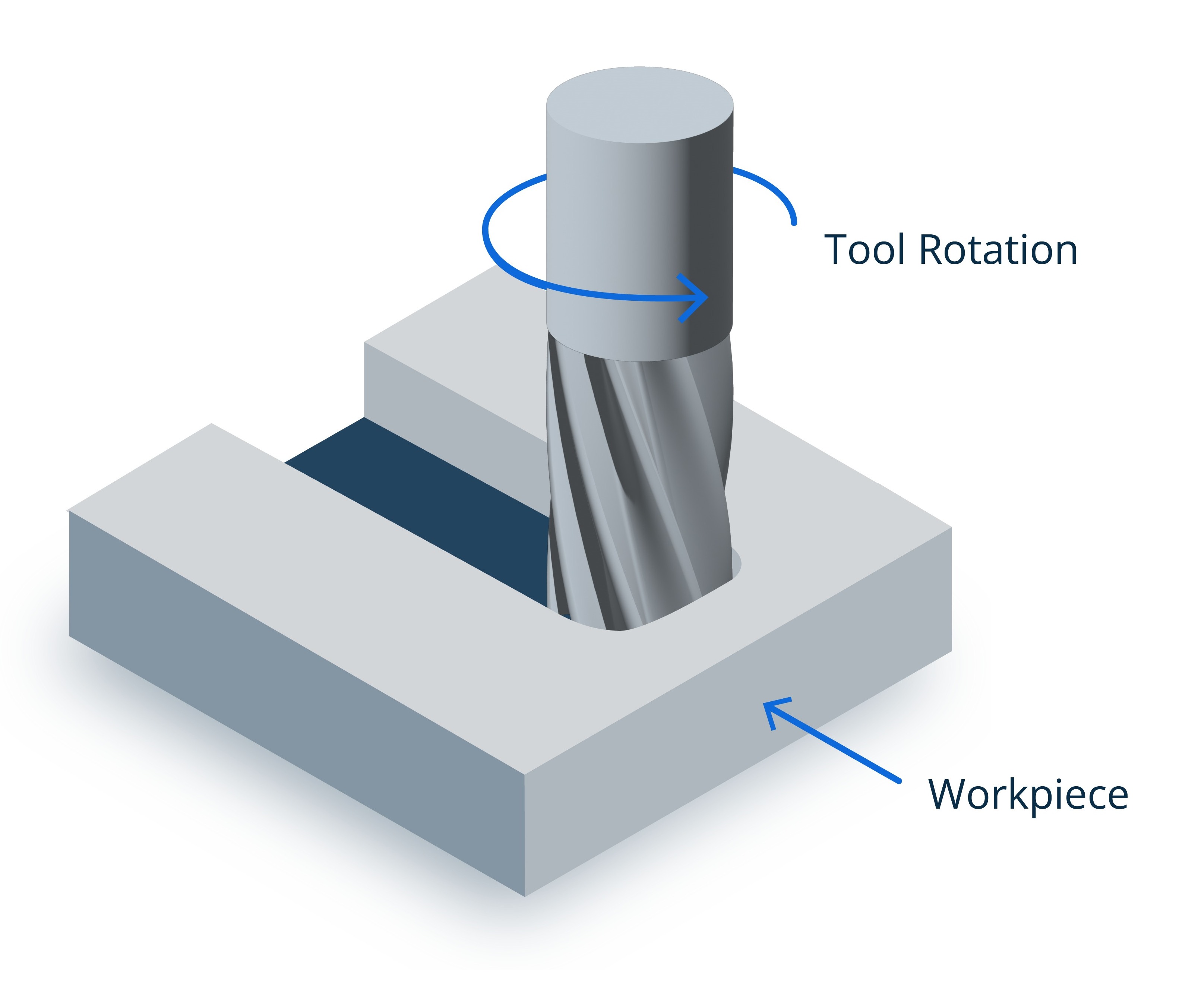

槽铣是一种机械加工工艺，用于去除材料并在工件上形成通道、凹槽或键槽。 数控铣床与端面铣削或侧铣不同，槽铣削的刀具切削宽度与工件表面完全接触，这意味着刀具在切削过程中完全被材料包围。这使得槽加工对刀具刚性、排屑性能和加工稳定性提出了更高的要求。

根据应用需求，槽的深度、宽度和几何形状各不相同。常见的槽类型包括用于轴的键槽、用于机床夹具的T型槽、盲槽以及模具和航空航天部件中常见的深而窄的精密沟槽。槽铣削广泛应用于需要对准、运动控制或机械锁定功能的零件中。

由于不同材料在切削力作用下的表现各异，因此实现高精度加工的关键在于选择合适的槽铣刀、整体硬质合金立铣刀或可转位刀具，并应用正确的切削速度、进给率和刀具路径策略。如果操作得当，槽铣加工能够帮助制造商获得高精度的尺寸公差和一致的重复性，尤其是在稳定且刚性良好的数控加工中心或五轴加工系统上进行加工时。

槽铣刀具及刀具类型

选择合适的切削刀具是实现精确高效槽铣加工的关键因素之一。不同的槽形、材料硬度和加工条件需要不同的刀具几何形状和材料。槽铣加工中最常用的刀具包括整体硬质合金立铣刀、可转位铣刀以及专用槽铣刀，例如键槽铣刀和T型槽铣刀。

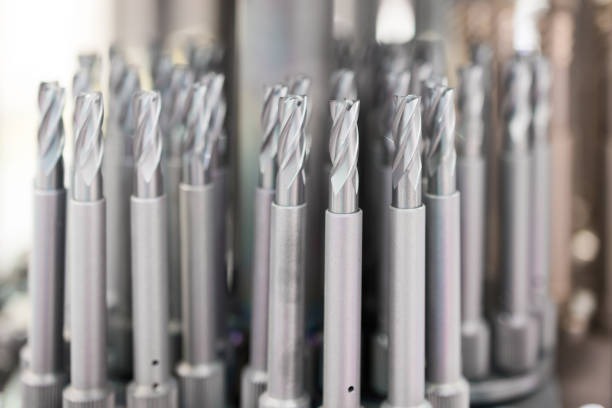

整体硬质合金立铣刀 这些刀具非常适合在不锈钢、合金钢和钛等较硬的材料上进行高精度槽铣削。它们具有优异的刚性、耐磨性和表面光洁度，因此适用于对尺寸精度要求极高的深窄槽加工。对于高速加工或铝槽铣削，带有抛光槽或DLC涂层的多刃硬质合金刀具有助于改善排屑效果并减少积屑瘤。

对于去除较重材料或较大槽尺寸的加工，可转位铣刀搭配可更换刀片具有更高的成本效益。这类铣刀无需重新研磨或更换整个刀体即可轻松更换刀片，因此非常适合长期连续生产。刀片几何形状和涂层（例如 TiN、TiAlN 或 AlTiN）可根据工件材料和切削速度要求进行选择。

某些槽型设计需要专用刀具，例如键槽铣刀、切槽锯和T型槽铣刀，尤其是在夹具制造、模具制造和机械结构件制造中。这些刀具经过专门设计，能够以高重复性加工非标准槽型。

槽铣加工参数

设置正确的加工参数对于实现稳定的槽铣加工性能、最大限度地减少刀具磨损以及保持尺寸精度至关重要。由于槽铣通常涉及全宽切削，因此其切削力比侧铣或轻粗加工更高。因此，操作人员必须根据刀具类型和材料，仔细调整主轴转速、进给速度、切削深度和冷却液策略。

主轴转速（RPM）应根据切削速度（Vc）、刀具直径和材料硬度来确定。较硬的材料，例如不锈钢或工具钢，需要较低的转速以防止过热，而较软的材料，例如铝，则可以用较高的转速进行加工，尤其是在使用专为高速加工设计的整体硬质合金立铣刀时。

每齿进给量 (fz) 对切屑厚度起着至关重要的作用。进给量过低可能导致摩擦而非切削，从而造成刀具过早磨损或表面光洁度差。进给量过高则可能导致刀具过载，产生颤动或槽形变形。对于槽铣加工，适中的进给量和稳定的切屑负荷有助于延长刀具寿命并提高加工稳定性。

切削深度 (ap) 和步距 (ae) 必须根据刀具刚度和机床能力进行调整。全槽切削通常需要保守的切削深度设置，尤其是在加工深槽或窄槽时。当需要更深的槽切深度时，可以采用渐进式开槽或摆线切削策略。

有效的冷却和排屑对于槽铣加工至关重要，尤其是在盲槽加工中。采用冷却液喷淋、气流吹扫，有时还需使用微量润滑（MQL），有助于防止切屑堆积、过热和刀具断裂。对于铝材和粘性材料，高压冷却或抛光刀槽设计可以显著改善切屑控制。

优化后的加工参数可实现一致的槽宽、更佳的表面光洁度和更长的刀具寿命。当与刚性立式加工中心或五轴数控机床结合使用时，槽铣加工在不同材料和应用中都能获得更可控、更可重复、更高效的加工效果。

槽铣削技术及最佳实践

成功的槽铣加工不仅需要选择合适的刀具和设置基本参数，还需要选择最佳的加工策略。由于刀具与材料完全接触，因此控制热量、切削力和排屑对于保证加工精度和延长刀具寿命至关重要。

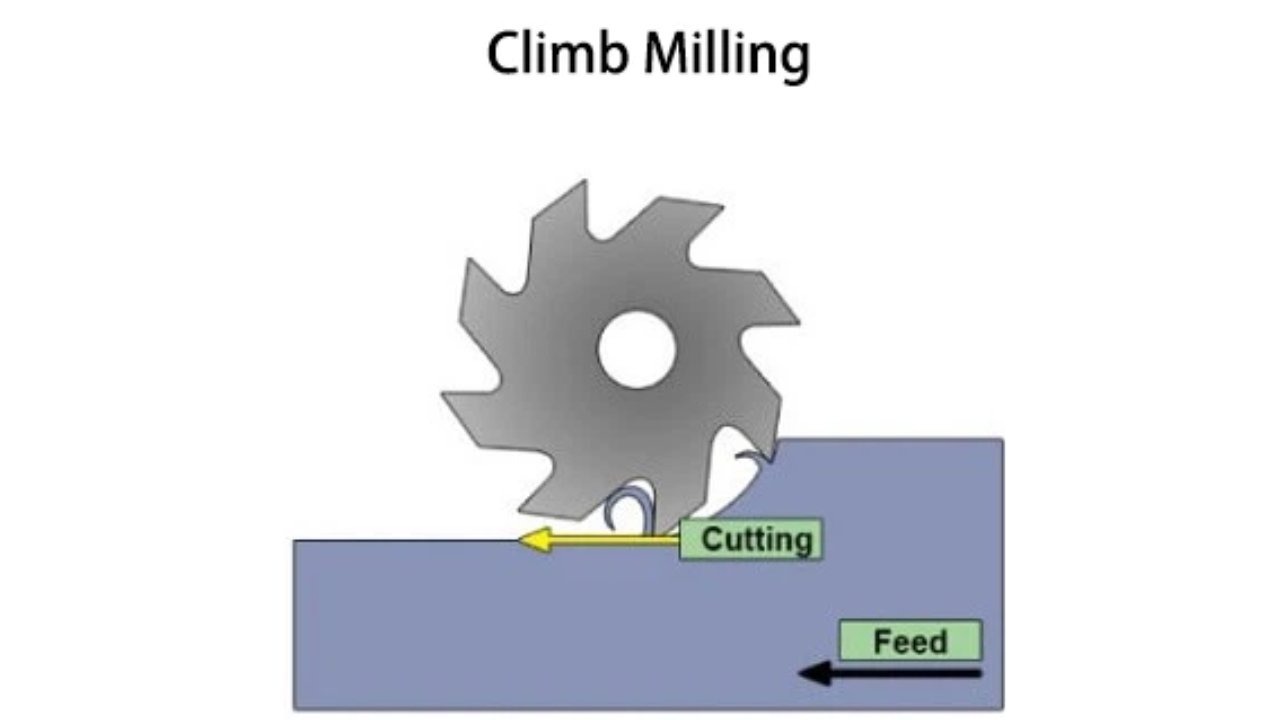

最有效的槽铣方法之一是顺铣，即刀具旋转方向与进给方向相同。这种技术可以降低切削压力，获得更光滑的表面，并最大限度地减少毛刺的产生。只有在必要时才可使用传统铣削，例如加工不稳定的工件或铸造表面。

对于深槽或窄槽，渐进式槽加工策略可提高稳定性。刀具并非一次性切削至全深度，而是在保持恒定切屑负荷的同时逐步加深槽深。这种方法可减少振动并避免刀具挠曲——在使用小直径整体硬质合金立铣刀时尤为重要。

先进的刀具路径，例如摆线铣削或自适应清刀，越来越多地应用于槽加工。这些策略能够保持刀具与工件的持续啮合，并最大限度地减少刀具的径向载荷。它们可以实现更高的进给速度，降低刀具发热，并显著延长刀具寿命，因此非常适合加工不锈钢、因科镍合金或硬化工具钢等硬质材料。

高速加工 (HSM) 在配备高精度主轴和刚性刀架系统（BT40、HSK-A63 或 CAT40）的稳定数控加工中心的支持下，也能使槽铣加工受益。较小的径向步距和较高的进给速度相结合，可实现平滑的槽铣加工，并有效控制热量。

最后，有效的排屑措施不容忽视。盲槽和深槽需要冷却液、气流吹扫或微量润滑（MQL）来防止切屑堆积在槽内，否则可能导致断裂、槽宽过大或表面划痕。

槽铣在工业中的应用

槽铣加工广泛应用于许多需要精密加工沟槽、键槽和机械啮合结构的制造行业。由于槽通常影响对准、装配和载荷传递，因此精度和重复性至关重要。以下是槽铣加工最常见的行业：

1. 汽车行业

用于加工传动轴、齿轮部件、发动机壳体和结构件。

常见的槽类型包括键槽、对准槽和功能装配槽。

大批量生产通常依靠可转位铣刀来提高成本效益和保证精度。

要求：严格的公差、可重复性和稳定的循环时间。

2. 航空航天工业

应用于轻型结构件、支架、燃油系统部件、发动机支架和运动机构。

材料通常包括铝合金、钛和耐热高温合金。

通常需要使用整体硬质合金立铣刀进行高速加工，并采用优化的刀具路径。

关键优先事项：高刚度、表面质量和可控热变形。

3. 模具制造

用于加工冷却通道、导向槽、深窄沟槽和精密模具细节。

材料包括预硬化钢、硬化工具钢和高合金模具块。

五轴加工中心 高精度立式加工中心通常是首选。

需要极佳的尺寸控制和光滑的表面光洁度，以最大限度地减少后处理。

4. 工业机械及自动化设备

槽铣削对于 T 型槽工作台、导轨、机械板、外壳和夹具组件至关重要。

工件通常很大，因此刚性和机器稳定性至关重要。

为了提高效率，经常使用可转位槽铣刀和键槽铣刀。

重点：耐用性、加工灵活性以及与大型数控机床的兼容性。

5. 精密零部件和定制工具

应用于夹具、工装系统、连接器、医疗器械零件、机器人组件和精密外壳。

小批量和定制化需求使得多轴数控加工中心成为理想选择。

表面光洁度和尺寸公差至关重要，尤其是对于装配部件而言。

常问问题

1. 槽铣削的最佳刀具是什么？

最佳刀具的选择取决于材料和槽的尺寸。整体硬质合金立铣刀适用于精密加工和硬度较高的材料，而可转位铣刀则更适合加工大槽宽或大批量生产的材料。

2. 任何数控机床都可以进行槽铣削吗？

大多数数控铣床都可以进行槽铣加工，但精度和稳定性取决于机床的刚性。为了获得最佳效果，建议使用立式加工中心或配备 BT40 或 HSK 刀具夹持系统的五轴数控机床。

3. 在铣削深槽时如何避免刀具断裂？

采用渐进式切削深度，减少径向切削量，使用冷却液或气流吹扫排屑，并避免刀具伸出过长。摆线或自适应刀具路径也有助于降低切削负荷。

4. 槽铣加工推荐的切削参数是什么？

首先采用适中的每齿进给量 (fz)，并在全槽啮合时减小切削深度 (ap)。切削速度应根据工件材料、涂层类型和主轴能力而定。

5. 如何提高槽铣加工的表面光洁度？

采用顺铣，缩短刀具伸出长度以减少颤振，使用低进给量的精加工，并确保冷却液流量充足。高刚性数控机床和精密刀柄也有助于提高加工质量。

6. 为什么插槽宽度有时会过大？

过大的槽口通常是由刀具挠曲、颤动或不正确的刀具路径策略造成的。减小切削深度、提高机床刚性和优化进给速度可以解决这个问题。

结论

槽铣是需要精密加工沟槽、键槽和结构槽的行业中一项至关重要的加工工序。从刀具选择到加工策略，每一个细节——例如进给速度、主轴转速、刀具几何形状和排屑方式——都直接影响精度、表面光洁度和生产效率。当与合适的刀具、切削参数和软件驱动的刀具路径相结合时，槽铣在不同材料和零件复杂度下都能变得更加可预测、高效和可重复。

然而，槽铣加工的成功并非仅仅取决于刀具，机床同样至关重要。一台高刚性数控加工中心，配备稳定的主轴、精密的刀架系统和强大的减振系统，能够显著提升槽的几何形状、公差稳定性以及刀具寿命。因此，选择合适的机床与选择合适的刀具同样重要。

杨森数控致力于设计和制造专为高精度铣削应用而设计的数控加工中心，包括槽铣、键槽加工、模具特征加工和多轴轮廓铣削。我们的三轴立式加工中心和五轴数控解决方案具有高刚性、热稳定性和高精度，适用于从航空航天、汽车到模具制造和高精度加工等各个行业。
