数控机床导轨的类型

如果您计划投资一台数控加工中心，那么了解导轨类型与比较主轴转速或机床行程同样重要。

不同的导轨各有优势。有些导轨注重速度和精度，而有些则侧重于刚性和重型切削性能。选择合适的导轨可以提高生产效率、加工质量和长期投资回报率。

本指南将解释最常见的数控机床导轨类型，并帮助您了解哪种选项最符合您的加工要求。

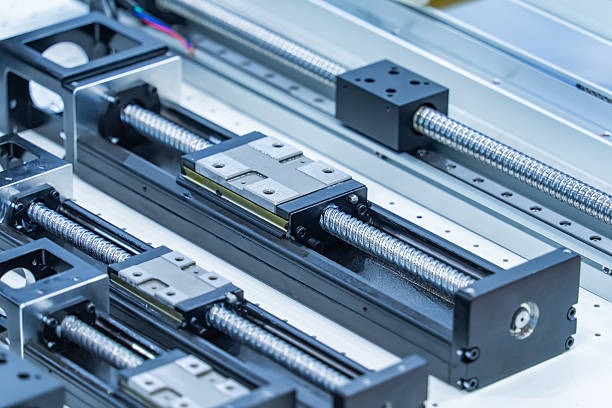

什么是数控机床导轨？

数控导轨的定义

数控机床导轨是一种导向系统，用于控制和支撑机床部件沿 X、Y 和 Z 轴的运动。其主要功能是确保加工过程中部件运动的平稳、精确和稳定。

结构和工作原理

典型的数控导轨系统由导轨、移动滑块或滑动面以及润滑系统组成。当机床轴线移动时，导轨引导其沿固定路径运动，同时承受加工过程中产生的切削力。这有助于在整个加工过程中保持定位精度和机床稳定性。

数控导轨的优势

与传统机床导轨系统相比，现代数控导轨具有以下几个优点：

• 更高的定位精度
• 更平稳的机器运动
• 更好的振动控制
• 加工稳定性提高
• 更高的承载能力
• 更长的机器使用寿命

数控机床的性能很大程度上取决于其导轨设计，因此导轨被认为是加工中心最重要的结构部件之一。

数控机床导轨的类型

并非所有数控导轨的设计用途都相同。有些导轨侧重于高速运动和精度，而另一些则注重刚性和重型切削。了解这些差异有助于您选择更符合生产需求的机床。

CNC加工中心最常用的导轨类型包括直线滚珠导轨、滚柱导轨、箱形导轨和静压导轨。

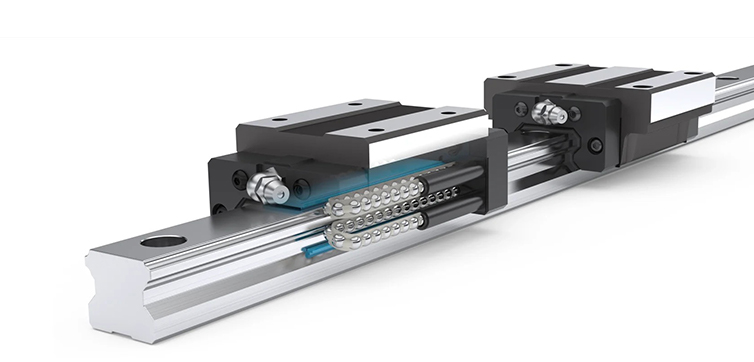

线性滚珠导轨

什么是直线滚珠导轨？

直线滚珠导轨在导轨和导块之间使用循环滚动的钢珠。当轴线移动时，钢珠在导块内持续滚动，从而减少摩擦，实现平稳、精确的运动。

这是现代铁路中最常见的导轨类型之一。 立式加工中心 以及高速数控机床。

好处

• 低摩擦力，运动顺畅
• 高定位精度
• 快速、迅捷的穿越速度
• 适用于高速加工
• 降低润滑需求

缺点

• 比箱形导轨刚性低
• 重切削过程中振动阻尼较小
• 可能不太适合大切削负荷。

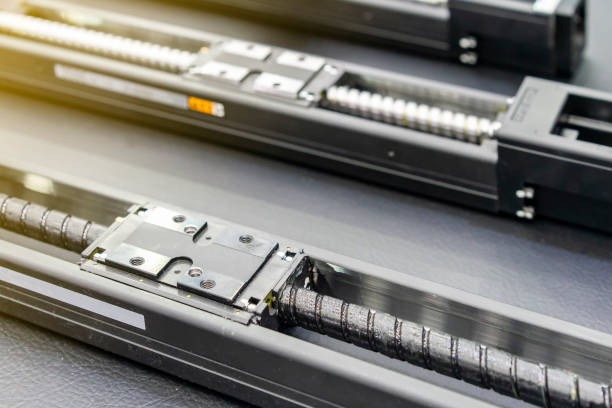

滚柱直线导轨

什么是滚轮导轨？

滚柱导轨的工作原理与滚珠导轨类似，但它使用圆柱滚柱代替钢球。更大的接触面积使导轨能够承受更高的负载，同时保持优异的运动精度。

许多高性能加工中心采用滚柱导轨来实现速度和刚性之间的平衡。

好处

• 比滚珠导轨刚性更高
• 更大的承载能力
• 更好的切割稳定性
• 适用于粗加工和精加工。
• 保持高速性能

缺点

• 更高的制造成本
• 更高的安装精度要求
• 通常比滚珠导轨更昂贵

箱形导轨（困难路径）

什么是箱式导轨？

箱形导轨，又称硬导轨，采用大面积滑动接触面而非滚动体。导轨表面经过精密研磨，并涂油润滑，以减少运动过程中的摩擦。

箱形导轨常用于重型加工中心。 卧式镗床， 和 大型龙门机械.

好处

• 优异的机械刚性
• 强振动吸收
• 高承载能力
• 出色的重型切割性能
• 适用于大型工件

缺点

• 更高的摩擦阻力
• 轴运动速度较慢
• 需要更多维护和润滑
• 不太适合高速加工

静压导轨

什么是静压导轨？

静压导轨利用加压油在导轨表面之间形成一层薄薄的油膜。由于运动部件之间不直接接触，摩擦和磨损大大降低。

这种导轨主要用于超精密和高端数控设备。

好处

• 极高的精度
• 优异的减震性能
• 随着时间的推移，磨损极小
• 出色的长期准确性

缺点

• 高昂的制造成本
• 复杂的液压系统
• 在标准加工中心很少使用
• 更高的维护要求

每种导轨类型各有优势。直线滚珠导轨注重速度和效率，滚柱导轨兼顾速度和刚性，箱形导轨擅长重型切削，而静压导轨则专为超精密加工而设计。最佳选择取决于您的加工材料、切削条件和生产目标。

哪种数控导轨最适合您的应用？

选择合适的导轨并非在于寻找最先进的方案，而在于找到最符合您加工需求的方案。不同类型的导轨针对不同的生产目标而设计，正确的选择可以提高加工效率、表面光洁度和整体机床性能。

下表简要比较了最常见的数控导轨类型。

CNC导轨对比表

在大多数现代加工中心中，直线滚珠导轨和滚柱导轨是最常用的选择，因为它们具有出色的速度和精度。箱形导轨仍然适用于重载应用，在这些应用中，刚性和切削力比快速移动速度更为重要。静压导轨通常用于对精度要求极高的超精密加工。

常见问题解答

1. 数控加工中心最常用的导轨类型是什么？

直线滚珠导轨是现代数控加工中心中最常用的导轨类型。它们在速度、精度和成本之间取得了良好的平衡，因此适用于各种加工应用。

2. 滚珠导轨和滚柱导轨有什么区别？

两者都是直线导轨系统，但滚柱导轨使用圆柱滚子而非滚珠。这使得滚柱导轨具有更高的刚性和承载能力，使其更适用于要求更高的加工应用。

3. 哪种导轨类型最适合模具制造？

直线滚珠导轨和滚柱导轨常用于模具制造中，因为它们能够提供高精度、平稳的运动以及对复杂模具部件的高效加工。

4. 直线导轨是否适用于钢材加工？

是的。现代直线导轨机床可以有效地进行钢材加工。但是，对于大型钢材工件的连续重切削，箱形导轨可能提供更好的稳定性和切削性能。

5. 哪种导轨最适合重型切割？

箱形导轨通常更适合重型切削，因为它们在剧烈的加工操作中能提供更高的刚性、更强的承载能力和更好的振动吸收性能。

6. 如何为我的数控机床选择合适的导轨？

最佳导轨的选择取决于您的材料、工件尺寸、切削要求和生产目标。高速加工通常受益于直线导轨，而重型加工则通常更适合箱形导轨。了解您的应用是选择合适机床的关键。

结论

不同的数控导轨是为不同的加工任务而设计的。直线滚珠导轨注重速度和效率，滚柱导轨兼顾速度和刚性，而箱形导轨更适合重型切削。

没有一种导轨能够适用于所有应用。正确的选择取决于您的材料、加工要求和生产目标。了解这些差异有助于您选择一台能够满足您业务性能需求的数控机床。
