这 龙门加工中心 指主轴Z轴轴线垂直于工作台的加工中心。特别适合加工大型工件和形状复杂的工件。
龙门加工中心的精度比较高,有比较高且比较稳定的加工质量;即使是复杂零件,加工尺寸精度也可在0.005~0.01mm之间。由于精度高,我们的龙门加工中心甚至可以在各个领域发挥作用。
可进行多坐标联动,可加工形状复杂的零件;与其他机床相比,龙门加工中心更适合大型工件的加工,对于形状复杂的工件的加工更有优势。
使用我们的龙门加工中心,您通常只需更改 NC 程序即可使机器适应客户快速且不断变化的加工需求。
这样可以节省生产的准备时间,因此非常适合一些新产品的开发研究和模型制作。尤其是在加工多品种、小批量的工件时,其高生产率将为您节省大量时间。
龙门加工中心本身精度高、刚性高,可以选择有利的加工量,生产率会更高;
龙门加工中心自动化程度高、性能优良、生产效率高、可批量生产、易于控制产品质量;由于大多数操作都是由机器自动完成,因此避免了人为错误,并提高了批量零件的尺寸。一致性。
龙门加工中心自动化程度较高,可减轻劳动强度,改善操作人员劳动条件,有效提高生产效率;其主要工作是将加工程序编译成计算机编程,并对所有要加工的工艺过程进行转换,对工艺参数和位移数据进行编程。然后用编写好的程序来控制机床的加工。
除毛坯手动装夹外,其他所有加工工序均可由数控机床自动完成。如果配备自动上下料设备,龙门加工中心可以轻松满足无人工厂的需求。
龙门加工中心一般有5种类型。它们的加工特点、能力、产品加工用途并不完全相同。
横梁固定,工作台移动/旋转。
移动横梁可上下移动,工作台可前后移动。
工作台固定,龙门移动
工作台固定,横梁移动。
上述复合形式的龙门加工中心还有多种类型。
传统结构 | 杨森新 | |
![]() 传统结构: 双轨T型滑枕。 传统结构采用皮带连接,噪音高,动平衡效果差。加工时容易产生振动刀痕,无法高速加工。 | ![]() 杨森新: 四轨方滑枕。 内置直连设计,减少主轴电机到主轴的动力传输消耗。 | |
![]() ![]() 传统结构 双轨T型滑枕 传统的T型滑枕采用双轨(6滑块)设计,刚性较差。 | ![]() ![]()
杨森新 四轨方滑枕 扬森采用四线导轨(10滑块)方滑枕结构设计,刚性更强 | |
![]()
普通方滑枕:直联主轴 普通方滑枕采用长联轴器驱动,联轴器长度过长易引起运动: 1、动平衡效果差 2、传输速率低 3、存在扭矩损失问题 |
扬森新品:内置电主轴 扬森新型号采用内置直装,取消长联轴器,减少内置直装的使用: 1.减少长联轴器的扭矩损失问题 2、提高加工精度和切削刚性 3、精加工动平衡好,表面光洁度高 | |
![]()
传统:结构梁。 传统结构只有梁箱结构内部没有加强筋。 | ![]() 杨森新品:横肋加厚梁。 杨森新型梁跨度大,采用横肋结构,抗变形能力强 | |
![]() 传统:结构柱。 | ![]() 阳森新品:太阳肋柱 1、一体式铸造立柱结构,结合厚立柱截面尺寸,有效连接横梁与底座之间的刚性传递,大大提高了YZ轴的切削刚性。 2、立柱内部太阳形筋设计,稳定性高、刚性好 | |
1、剖分式轴承电机底座,轴承与电机安装孔同轴度难以控制;螺杆与电机采用皮带连接,有间隙,传动刚性差。 2、定点丝杠辅助支撑结构,弹簧支撑力不稳定,随动支撑丝杠重力变形较大。 | 1、扬森一体式轴承电机底座,刚性强,轴承与电机安装孔同轴度高;螺杆与电机连接采用行星减速机连接,无间隙,传动刚性好 2、随动螺杆辅助支撑结构,减少长行程螺杆重力下垂对位置精度的影响 | |
龙门加工中心的工作台基本呈矩形。工作台、床身、立柱、横梁、滑枕等大型、重型铸件均采用铸铁或焊接件制造。铸件内腔为蜂窝复合排列结构,设计先进,均经过时效和二次回火处理,消除残余内应力,稳定材质,保证工件加工精度和机床寿命的稳定。
采用BBT50-D200高刚性主轴,6个进口大钢珠轴承,超强切削能力。
门架由一根横梁和两根立柱组成。可分为横梁固定式、定位块分段升降锁定横梁、横梁自由升降三种。
滑枕可分为开式和闭式两种。开式结构的滑枕通过压板夹紧在主轴箱上,滑枕截面积大;封闭式结构的滑枕夹紧在主轴箱内,滑枕的截面积较小。
刀库有转塔式、鼓式、链长式三种基本类型。
加工大型、重型和复杂的零件通常需要许多连接头。连接头是根据工件的加工要求专门设计的,一般分为直角头、加长头、特殊角度头、万能头。
数控系统供应商众多,根据不同的需求有不同的系统品牌和型号选择。
机床精度是指机床在无外载荷的情况下的原始精度。准确度通常用它的反面——与理想状态的偏差(简称误差)来表示,误差越小,准确度越高。
扬森提供2个系列的龙门加工中心:
YSM为龙门加工中心,刚性强、结构对称、稳定性高。通过不断优化部件结构,提高产品动态性能,实现大功率、大扭矩、高效率、高精度加工。适用于造船、冶金、矿山机械、电力能源、工程机械、重工机械等大型加工领域。
①.基础结构:
与双导轨设计相比,刚性提高50%;与四导轨设计相比,更加对称、分布均匀,减少多导轨滑块阻力带来的功率损耗;3m宽工作台,2.1m底座直线导轨。最佳比率跨度为 0.7。
②.龙门移动螺母结构:
X轴由移动螺母驱动,中间采用三点支撑,保持滚珠丝杆的旋转精度。同时负载能力大,切削抗振性能好。可以改善机床的动态特性,提高机床的精度、稳定性和稳定性。 服务 机床的寿命。
③.方形公羊:
更大的尺寸。这是一种更重型的设计;内置直连设计,减少主轴电机到主轴的动力传输消耗。
④ 幻灯片功能
大尺寸、重型设计确保滑枕上部由三个加长滑块牢牢抱住,下部由四个标准滑块支撑。
⑤.氮气配重:
减轻电机的负载和滚珠丝杠的轴承力,增加滚珠丝杠和电机的寿命,Z轴的加速度保证加工精度。
⑥.梁结构:
阶梯式L型设计,提高刚性;凹C型结构,抗弯性能更好;
大断面设计;有限元分析。
⑦.滚珠丝杠支撑架系统:
⑧.柱体结构:
立柱1.28m超宽设计,降低整体切削振动,使机床稳定。
YSM23/27系列: 2 线轨道和 1 条硬轨。
模型 | YSM-2013 | YSM-2015 | YSM-2217 | YSM-2518 | YSM-3018 | YSM-3023 | YSM-4023 | YSM-4027 | YSM-6027 | YSM-4027公羊 |
行程X/Y/Z 毫米 | 2000/1300/800 | 2000/1500/800 | 2200/1650/800 | 2500/2000/960 | 3000/2000/960 | 3000/2300/1000 | 4000/2300/1000 | 4000/2700/1000 | 6000/2700/1000 | 4000/2700/1000 可选配1250 Z轴 |
YSMV系列: 3 线轨道。
模型 | YSMV-2013 | YSMV-2817 | YSMV-3021 | YSMV-5021 | YSMV-3027 | YSMV-5030 | YSMV-7030 |
行程X/Y/Z 毫米 | 2000/1300/800 | 2800/1900/800 | 3000/2600/1000 | 5000/2600/1000 | 3200/3000/1300 | 5000/3200/1300 | 7000/3200/1300 |
YSM28/32滑枕系列: 2 线轨道和 1 条硬轨。
模型 | YSM-3028 | YSM-5028 | YSM-7028 | YSM-5032 | YSM-7032 | YSM-9032 |
行程X/Y 毫米 | 3000/2800 | 5000/2800 | 7000/2800 | 5000/3200 | 7000/3200 | 9000/3200 |
Z 毫米 | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) |
YSM34/42滑枕系列: 2 线轨道和 1 条硬轨。
模型 | YSM-5038 | YSM-7038 | YSM-9038 | YSM-5042 | YSM-7042 | YSM-9042 |
行程X/Y 毫米 | 3000/3800 | 5000/3800 | 7000/3800 | 5000/4200 | 7000/4200 | 9000/4200 |
Z 毫米 | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) | 1000(可选1250、1500) |

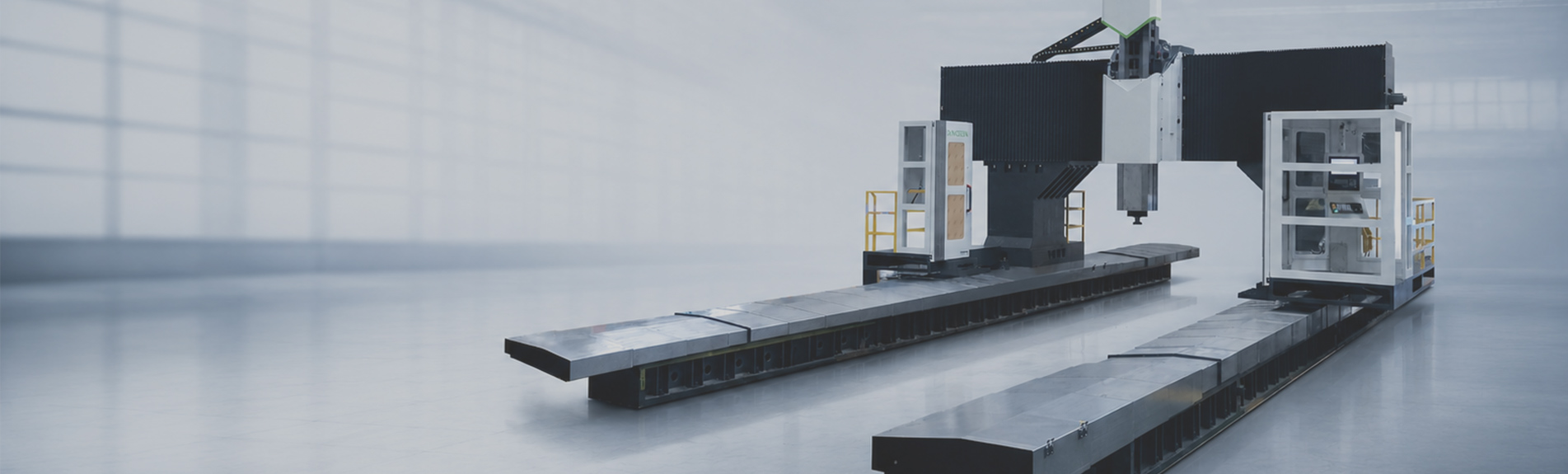

YSMD系列适用于大型重型动柱加工中心
双立柱结构,提供高刚性支撑。采用配重平衡,使机器运动平稳,并减轻滚珠丝杠的负载,长期保持精度。
动柱加工中心定梁双龙门移动加工中心可同时加工一个工件,也可同时加工两个工件,加工效率高,占地面积小。它可以在一次装夹过程中高效、高精度地完成上述加工。
①.双电机消隙传动结构:
高精度、重载、高速度、低噪音、更长 服务 生活。
②.齿轮传动:
高精度、重载、高速度、低噪音、更长 服务 生活。
③.方形滑枕及滑座结构:
直接驱动设计;
大尺寸、重载设计,确保滑枕连接牢固;
顶部有三个扩展滑块,底部有四个标准滑块。
④.立式/卧式自动刀库:
⑤.意大利BF齿轮箱:
高性能速度、低噪音。它可以扩大电机的恒定功率范围。它很容易安装。该机可与多个系列电机配套使用。能适应高强度拉力,尺寸小。
⑥.加长角铣头
⑦.自动液压角度铣头
⑧.双向主轴角度铣头
YSMD系列:
模型 | YSMD-6042 | YSMD-8042 | YSMD-10042 | YSMD-12042 | YSMD-14042 | YSMD-16042 | YSMD-18042 | YSMD-21042 |
行程X/Y/Z 毫米 | 6000/4200/1500 | 8000/4200/1500 | 10000/4200/1500 | 12000/4200/1500 | 14000/4200/1500 | 16000/4200/1500 | 18000/4200/1500 | 21000/4200/1500 |
模型 | YSMD-6046 | YSMD-8046 | YSMD-10046 | YSMD-12046 | YSMD-14046 | YSMD-16046 | YSMD-18046 | YSMD-21046 |
行程X/Y/Z 毫米 | 6000/4600/1500 | 8000/4600/1500 | 10000/4600/1500 | 12000/4600/1500 | 14000/4600/1500 | 16000/4600/1500 | 18000/4600/1500 | 21000/4600/1500 |
衷心希望以上信息能够帮助您购买到合适的龙门加工机,请点击以上项目了解更多信息。
