如果您不了解每个机床部件的实际功能，选择数控车床可能会很困难。为什么一台机床会使用不同的主轴、刀塔或导轨配置？这又会对您的加工产生什么影响？
了解数控车床的各个部件及其功能，有助于解答这些问题。从床身和主轴到卡盘、刀塔、伺服系统和数控控制器，每个部件都在加工稳定性、切削能力和生产效率方面发挥着特定的作用。

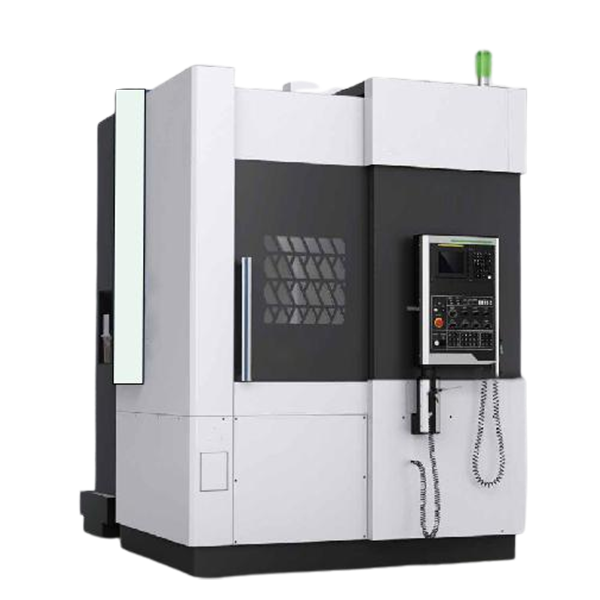

A 数控车床 是一种计算机控制的机床，主要用于加工圆柱形零件。加工过程中，工件由卡盘夹持并由主轴旋转，同时切削刀具沿预设的轴线移动以去除材料。
与手动车床不同，数控车床通过数控程序自动控制主轴转速、刀具运动、进给速度和换刀。这使其能够执行以下操作：
结果始终如一。
为了解这些操作是如何进行的，下一步是了解数控车床的主要部件及其功能。
数控车床由多个机械、驱动和控制部件组成，这些部件在加工过程中协同工作。了解这些数控车床部件及其功能，有助于评估机器的结构、性能和配置。
数控车床零件 | 主要功能 |
机器床 | 支撑机器结构，为加工提供稳定的基础。 |
琴头 | 支撑并驱动主轴。 |
主轴 | 以所需的速度和扭矩旋转工件。 |
查克 | 加工过程中，夹紧、居中并固定工件。 |
工具转塔 | 保持并自动更换切削刀具。 |
尾架 | 为长工件提供额外支撑，减少切割过程中的挠曲。 |
导轨 | 引导准确稳定的轴向运动。 |
滚珠丝杠和伺服电机 | 将数控指令转换为可控的线性轴运动。 |
数控系统 | 控制和协调整个加工过程。 |
冷却系统 | 冷却并润滑切削区域，同时帮助排出切屑。 |
切屑输送机 | 自动清除机床上的加工屑。 |
机器外壳和安全系统 | 容纳芯片和冷却液，提供更安全的操作环境。 |

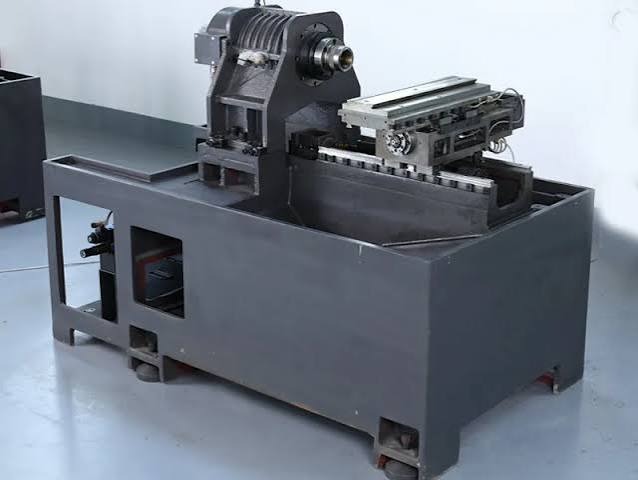

机床床身是数控车床的主要结构基础。它支撑着主轴箱、刀塔、尾架和导轨，同时吸收切削力和振动。
刚性床身有助于保持加工稳定性，尤其是在重切削或加工大型工件时。数控车床床身通常采用高强度铸铁制成，因为铸铁具有高刚性和良好的减振性能。
主要功能： 支撑机器结构，为加工提供稳定的基础。
主轴箱通常位于机床床身的一端，内部装有主轴、轴承和主轴驱动系统等重要部件。
它的作用是支撑和驱动主轴，同时保持工件稳定旋转。当需要高扭矩或重切削时，主轴箱的刚性和设计尤为重要。
主要功能： 支撑并驱动主轴。

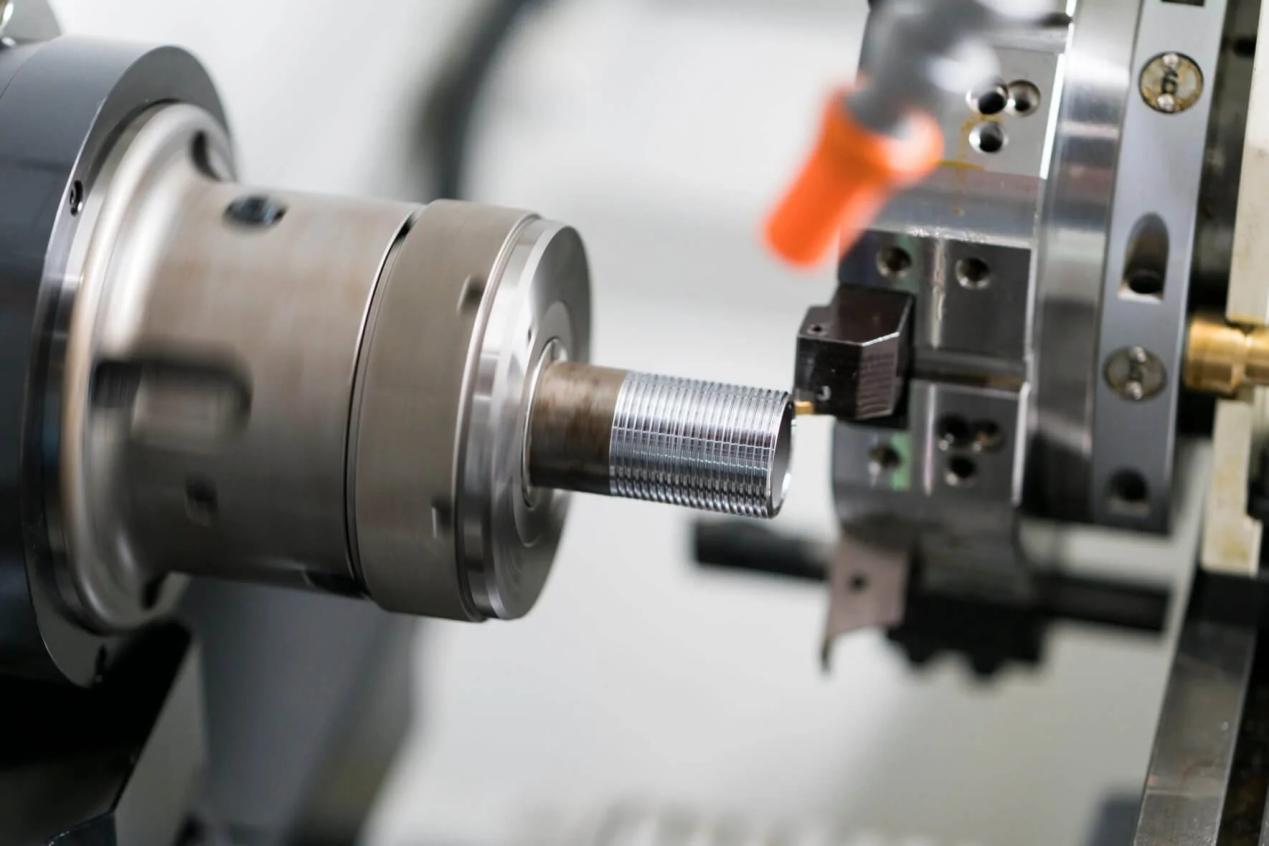

主轴将旋转动力传递给卡盘和工件。其转速、功率和扭矩决定了数控车床能够加工的材料类型、工件尺寸和切削条件。
高主轴转速适用于较小的零件和精加工，而高扭矩对于较大直径和大量材料去除更为重要。
主要功能： 以所需的速度和扭矩旋转工件。
卡盘安装在主轴上，在加工过程中牢固地夹持工件。正确的夹持至关重要，因为不稳定的工件夹持会导致振动、表面光洁度差或加工误差。
常见选项包括：
主要功能： 加工过程中，夹紧、居中并固定工件。
刀塔可容纳多种切削刀具，并自动将所需刀具定位到加工位置。这使得一台数控车床无需手动更换刀具即可完成多项加工操作。
根据机器配置的不同，刀塔可以携带用于车削、镗削、开槽、攻丝和钻孔的刀具。 车削中心 也可以使用动力刀具进行铣削和攻丝。
主要功能： 保持并自动更换切削刀具。
尾座支撑细长工件的自由端。如果支撑不足，这些部件在切削力的作用下可能会弯曲或振动。
根据机器设计，它还可以容纳钻头或中心定位器等工具。
主要功能： 为长工件提供额外支撑，减少切割过程中的挠曲。

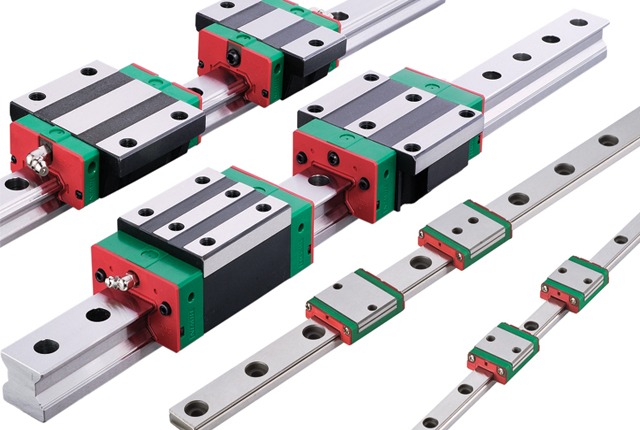

导轨为转塔和其他运动部件提供受控的运动路径。在典型的数控车床上，导轨引导部件沿 X 轴和 Z 轴的运动。
线性导轨 箱形导轨通常用于需要更高刚性和重型切削能力的场合，而槽形导轨则通常用于需要更快移动速度和更快响应速度的场合。
主要功能： 引导准确稳定的轴向运动。
伺服电机和滚珠丝杠是数控车床进给系统的重要组成部分。数控控制器向伺服电机发送指令，伺服电机驱动滚珠丝杠，使刀塔沿预设轴移动。
该系统控制刀具位置、进给运动和加工路径。
主要功能： 将数控指令转换为可控的线性轴运动。
数控系统是机床的控制中心。它读取加工程序并协调：
操作人员还可以使用控制面板输入程序、调整加工参数、监控机器状态和管理警报。
主要功能： 控制和协调整个加工过程。
冷却系统将切削液输送到加工区域。它有助于控制切削温度、润滑切削区域，并将切屑从刀具和工件上冲走。
在连续切割和大批量生产过程中，有效的冷却尤为重要。
主要功能： 冷却并润滑切削区域，同时帮助排出切屑。
车削加工会产生大量长切屑或断屑。切屑输送机持续将这些切屑从加工区域移除并输送到收集容器中。
这样可以减少人工清洁，并有助于在连续生产过程中保持加工区域的清洁。
主要功能： 自动清除机床上的加工屑。
机器外壳可将切屑和冷却液留在加工区域内，同时以下功能有助于保护操作人员：
在现代数控车床上，安全系统可能会在机器门打开时阻止加工启动。
主要功能： 容纳芯片和冷却液，提供更安全的操作环境。
数控车床的每个部件都有其特定的功能，但加工过程依赖于这些部件的协同工作。从工件夹紧到控制切削刀具和排屑，整个过程都由数控系统协调控制。
卡盘夹紧并定位工件，主轴和主轴箱提供切削所需的旋转动力。数控系统根据预设的加工条件控制主轴转速。
数控系统向伺服电机发送指令，伺服电机驱动滚珠丝杠，使刀塔沿导轨移动。刀塔定位所需的切削刀具，以进行车削、端面加工、切槽、攻丝或其他加工操作。
对于细长零件，尾座可提供额外的支撑，以减少切削过程中的振动和工件变形。
加工过程中，冷却系统供应切削液，以控制温度、润滑切削区域并帮助冲走切屑。然后，切屑输送机将积聚的切屑从加工区域清除。
这些数控车床部件共同构成了一个连续的过程：夹紧→旋转→刀具定位→切削→冷却→排屑，使机器能够高效、稳定地生产零件。
并非所有数控车床都采用相同的组件配置。合适的配置取决于零件的复杂程度、所需的加工工序以及生产量。了解这些差异可以帮助您避免为不需要的功能付费，或者选择一台无法加工您所需零件的机器。
配置 | 关键组成部分 | 最适合 |
标准型双轴数控车床 | 主轴、卡盘、X/Z轴系统、刀塔 | 轴、套筒、法兰和其他相对简单的车削零件 |
带动力刀具的数控车床 | 增加了动力刀具和C轴 | 需要在一次装夹中完成车削和二次加工的零件 |
带副主轴的数控车削中心 | 增加一个副主轴，通常与动力刀具结合使用 | 对于复杂零件和大批量生产而言，减少设置和处理时间至关重要。 |
标准的双轴数控车床通常包括主轴、卡盘、X/Z轴系统和刀塔。它设计用于车削、端面加工、切槽、攻丝和镗孔等常见加工操作。
对于轴、套筒、法兰和其他相对简单的车削零件来说，这种配置是一种实用的选择。
增加动力刀具和C轴后，该机床能够执行传统车削以外的加工操作。动力刀具可以独立旋转，进行钻孔、攻丝和轻型铣削，而C轴则控制工件的角度位置。
这种配置适用于需要在一次装夹中完成车削和二次加工的零件。
副主轴与主轴协同工作，加工工件的两端。第一面加工完成后，副主轴即可将工件拾取进行二次加工，无需手动重新夹紧。
结合动力工具，这种配置非常适合复杂零件和大批量生产，因为减少设置和处理时间非常重要。
简而言之，数控车床零件越多并不一定意味着机器性能越好。关键在于使主轴、刀塔、轴和辅助功能与您的实际加工需求相匹配。
定期维护有助于减少意外停机时间，并确保数控车床关键部件可靠运行。重点应放在经常移动、承受切削载荷或受切屑和冷却液污染的部件上。
检查主轴是否有异常噪音、振动或温度变化。保持卡盘清洁，并定期检查卡爪和夹紧机构，确保工件夹持牢固。
保持导轨和滚珠丝杠清洁并充分润滑。定期检查润滑系统，因为润滑不足会加速磨损并影响轴的运动。
清除刀塔和刀架上的切屑，并检查磨损、松动或刀具安装是否正确。如果分度速度变慢或精度下降，应在继续加工前检查刀塔。
定期检查冷却液液位和状况，必要时清洁过滤器。清除积聚的切屑，并检查切屑输送机，以防止堵塞，尤其是在连续生产期间。
简单的预防性维护程序可以延长部件寿命，并帮助数控车床在长期运行中保持稳定的性能。
数控车床的主要部件有哪些？
数控车床的主要部件包括床身、主轴箱、主轴、卡盘、刀塔、尾架、导轨、滚珠丝杠、伺服电机、数控系统、冷却系统和排屑器。每个部件都支持加工过程中的特定环节。
数控车床最重要的部件是什么？
由于各个部件作为一个系统协同工作，因此不存在哪个部件最为重要。然而，主轴、床身、导轨、刀塔和数控系统对切削能力、稳定性和生产效率有着显著的影响。
数控车床刀塔的功能是什么？
刀塔可容纳多种切削刀具，并自动定位加工所需的刀具。它使数控车床无需手动换刀即可进行车削、镗削、切槽、攻丝等加工操作。
主轴和卡盘有什么区别？
主轴提供旋转运动，而卡盘安装在主轴上并夹紧工件。简而言之，主轴提供旋转，卡盘夹持工件。
为什么数控车床需要尾架？
尾架在加工过程中支撑细长的工件。这种额外的支撑有助于减少切削力引起的振动和变形。
CNC车床和CNC车削中心加工的零件有什么区别？
一台基本的数控车床通常具有主轴、X/Z轴和刀塔。数控车削中心可能增加动力刀具、C轴、Y轴或副主轴，从而可以在更少的装夹次数内完成车削、铣削、钻孔和攻丝等加工。
选择数控车床时，应重点关注工件实际需要的零件和功能，而不是一味追求功能数量。合适的主轴、刀塔、导轨和轴线配置有助于降低不必要的成本，同时满足您的生产需求。
如果您不确定哪种数控车床配置适合您的零件，YANGSEN 可以帮助您评估您的工件、加工工艺和生产要求，从而推荐合适的机床解决方案。
