用于钢材金属切割压花模具的数控雕刻铣床是一种可以进行雕刻或铣削的工具加工中心。在雕刻机的基础上，提高了主轴和伺服电机的功率，增强了床身的承载能力，并保持了主轴的高速运转，更重要的是，提高了加工精度。雕刻铣床也在向高速方向发展，通常被称为高速雕刻铣床。它具有更强的切削能力和更高的加工精度。
最大限度。 X轴行程 :
700mm最大限度。 Y轴行程 :
700mm最大限度。 Z轴行程 :
350mm最大工件长度 :
700mm最大工件宽度 :
700mm最大工件重量 :
400KG应用 :
Precision Mold加工 :
Drilling, Milling, Tapping, EngravingS雕刻铣床的结构特点
 | 用于钢材金属切割压花模具的数控雕刻铣床是一种可以进行雕刻或铣削的工具加工中心。在雕刻机的基础上，提高了主轴和伺服电机的功率，增强了床身的承载能力，并保持了主轴的高速运转，更重要的是，提高了加工精度。雕刻铣床也在向高速方向发展，通常被称为高速雕刻铣床。它具有更强的切削能力和更高的加工精度。 |
雕刻铣床的特点
 | 1. 雕刻铣床的专利主轴箱 主轴箱内部有一个阶梯孔；电主轴安装在该阶梯孔中，并用法兰固定主轴箱。 2. 工作台 箱体结构和滚珠丝杠一体成型。 3. 光学线性标尺 可选配海德汉 (Heidenhain) 或法戈尔 (Fagor) 光学线性标尺，精度优于 ±5μm。 4. 基地 多层壁盒结构，后部芯片提取 5. 桥梁立柱的三角形肋结构 门桥三角形肋结构的实用新型提高了机床的动态和静态刚度，提高了加工精度。 6.可选配直驱式 BBT40 主轴 7. 升级配置 标准伺服旋转刀库；HSK-E40电机主轴；石墨防护罩；激光刀具探头；油雾收集系统等等 8. 稳定的精度 闭环光学线性标尺具有较高的定位精度，可以有效抑制导珠丝杠热膨胀引起的定位误差。 9. 系统稳定性 配备西门子828D系统。 |

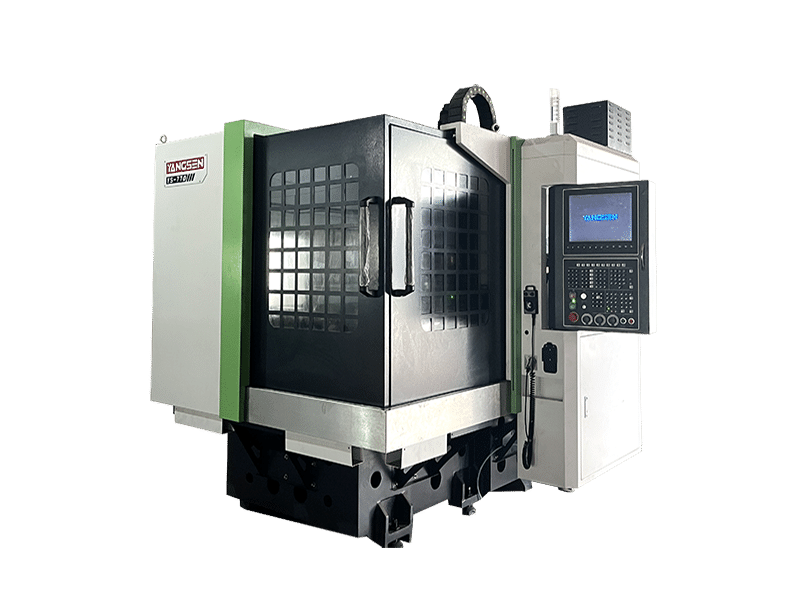

YS-770 雕刻铣削加工中心 参数
| 模型 | YS-770 | ||
| 主题 | 规格 | 单位 | |
| 旅行 | X/Y/Z轴 | mm | 700/700/350 |
| 主轴鼻端至工作台 | mm | 175-525 | |
| 三轴导轨 | / | 线性导轨 | |
| 门宽 | / | 740 | |
| 工作台 | 工作台尺寸（长*宽） | mm | 700*700 |
| 最大表格负载 | kg | 400 | |
| T型槽 | mm | 5-16x120 | |
| 主轴 | 主轴锥度 | 类型 | ER32 |
| 主轴转速 | 转速 | 24000 | |
| 主轴驱动类型 | / | 内置 | |
| 进给率 | 快速横断面（X/Y/Z） | 米/分钟 | 2012年12月15日 |
| 切削进给率（X/Y/Z） | 米/分钟 | 12 | |
| 工具更换器 | 工具更换器 | / | 旋转式伺服自动控控 |
| 发动机 | 主轴电机 | kw | 7.5 |
| 三轴伺服电机 | kw | 0.85/0.85/1.3 | |
| 所需功率 | 电源要求 | 千伏安 | 12 |
| 气压要求 | kg/cm² | 6^8 | |
| 其他 | 外部尺寸（长*宽*高） | mm | 2100x2500x2550 |
| 毛重 | t | 4.2 | |
7.5KW-ER32-24000 自动工具长度测量 主轴油冷却器 全封闭防护罩 | 冷却液箱和油撇器 手轮（MPG） 调平螺栓和垫片 工具箱 | 自动润滑系统 变压器 LED工作灯 主轴空气和冷却液喷砂 | 传输软件和电缆 20米 LED三色警示灯 维护和操作手册 电柜热交换器 |
选项
油雾收集器 空中交通管制 | 7.5KW-BT30-24000
| BBT40-15000
| 旋转台
|
