立式车床（也称为立式车削车床，简称 VTL）是一种主轴垂直放置而非水平放置的车床。这类机床特别适合加工大型、重型且形状复杂的工件。
最大限度。 X轴行程 :
1700mm最大限度。 Y轴行程 :
820mm最大限度。 Z轴行程 :
750mm最大工件重量 :
1500KG应用 :
Precision Mold, Auto Parts加工 :
Surface Milling, Drilling Holes, Tapping，Heavy Cutting立式车床结构特点
 | 超高性能加工中心 1、采用24T圆盘刀库，提高加工效率。 2、X/Y轴均标配大功率电机，Z轴采用更大功率电机，Z轴增加氮气平衡，定位快速精准，减少震动。 3、主轴电机标配15-18.5KW大扭矩通用电机，主轴扭矩较同类型其他品牌有显著提升，非常适合重切削。
|
光机特性
1、采用力士乐直线导轨；
2、Y轴超大跨度；
3、X轴6滑块支撑，刚性强，确保强力切削；
4、三轴采用NSK原装轴承（3062），3+2模式，预紧，防止热位移；
5.BBT 5 0主轴环喷设计；
6、采用台湾原装超高速打刀气缸，打刀时间可达0.28s；
7、机床床身采用HT300高级铸铁。

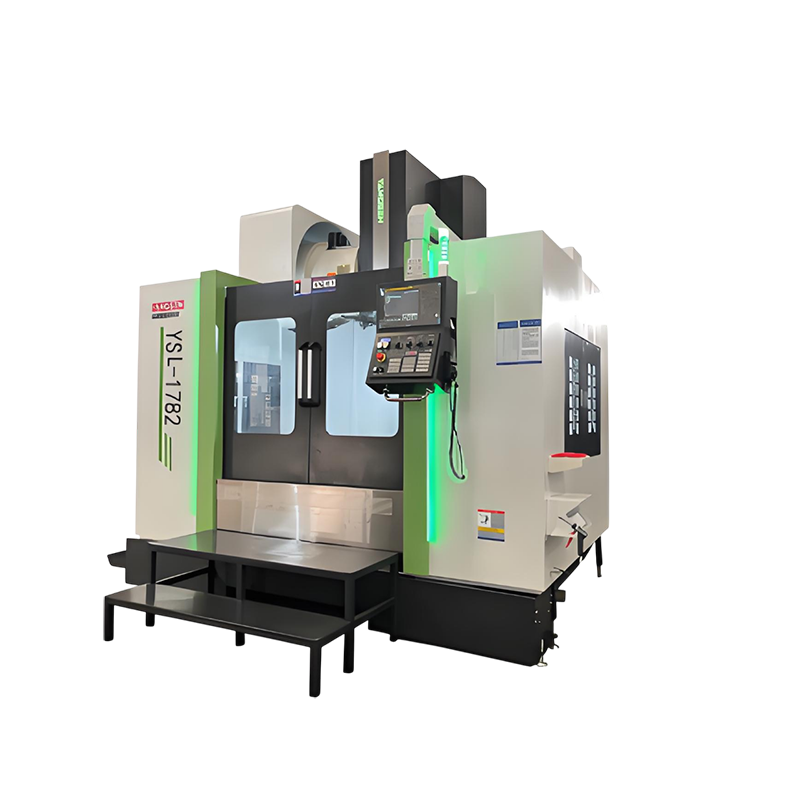

立式车床 参数
| 物品 | 规格 | 单元 | YSL-1782 |
| 旅行 | X/Y/Z轴 | mm | 1700/820/750 |
| 主轴鼻端至工作台距离 | mm | 150-900 | |
| 主轴中心至立柱轨道距离 | mm | 880 | |
| 轨道形式 | 直线导轨 | ||
| 工作台 | 工作台尺寸（长*宽） | mm | 1800*800 |
| 工作台最大承重 | kg | 1500 | |
| T型槽 | 数量/毫米 | 7 -22*110 | |
| 主轴 | 主轴锥孔（型号/安装尺寸） | mm | BBT50 |
| 主轴转速 | 转速 | 6000 | |
| 最大速度 | 转速 | 4500 | |
| 主轴驱动方式 | 变速箱 | ||
| 喂养 | X/Y/Z轴快速进给 | 米/分钟 | 24/24/24 |
| 最大切削进给 | 毫米/分钟 | 10000 | |
| 工具更换 | 换刀方式 | 侧装 | |
| 工具手柄规格 | 类型 | BT50 | |
| 工具容量 | 工具 | 24 | |
| 最大刀具直径（切削刀具） | mm | 105 | |
| 最大刀具直径（不含刀具） | mm | 200 | |
| 最大刀具长度 | mm | 350 | |
| 最大刀具重量 | kg | 15 | |
| 最快换刀时间 | 秒 | 4.9 | |
| M电机 | 主轴电机 | kw | βiIP 30/8000 |
| 三轴伺服电机 | kw | Β为40/2000 | |
| Β为40/2000 | |||
| Β为40B/2 000 | |||
| 切割水泵电机 | 米/小时 | 4-30 | |
| 准确性 | 定位精度 | mm | ±0.005 |
| 重复定位精度 | mm | ±0.003 | |
| 电源要求 | 电源要求 | kv | 30 |
| 气源要求 | 公斤/平方厘米 | 6~8 | |
| 机器尺寸 | 长*宽*高 | mm | 4800*3800*3800 |
| 重量 | t | 13 |
